5. DESCRIPCIÓN DEL PRODUCTO
5.1. MM90 STANDBY CON PRESOSTATOS
ES

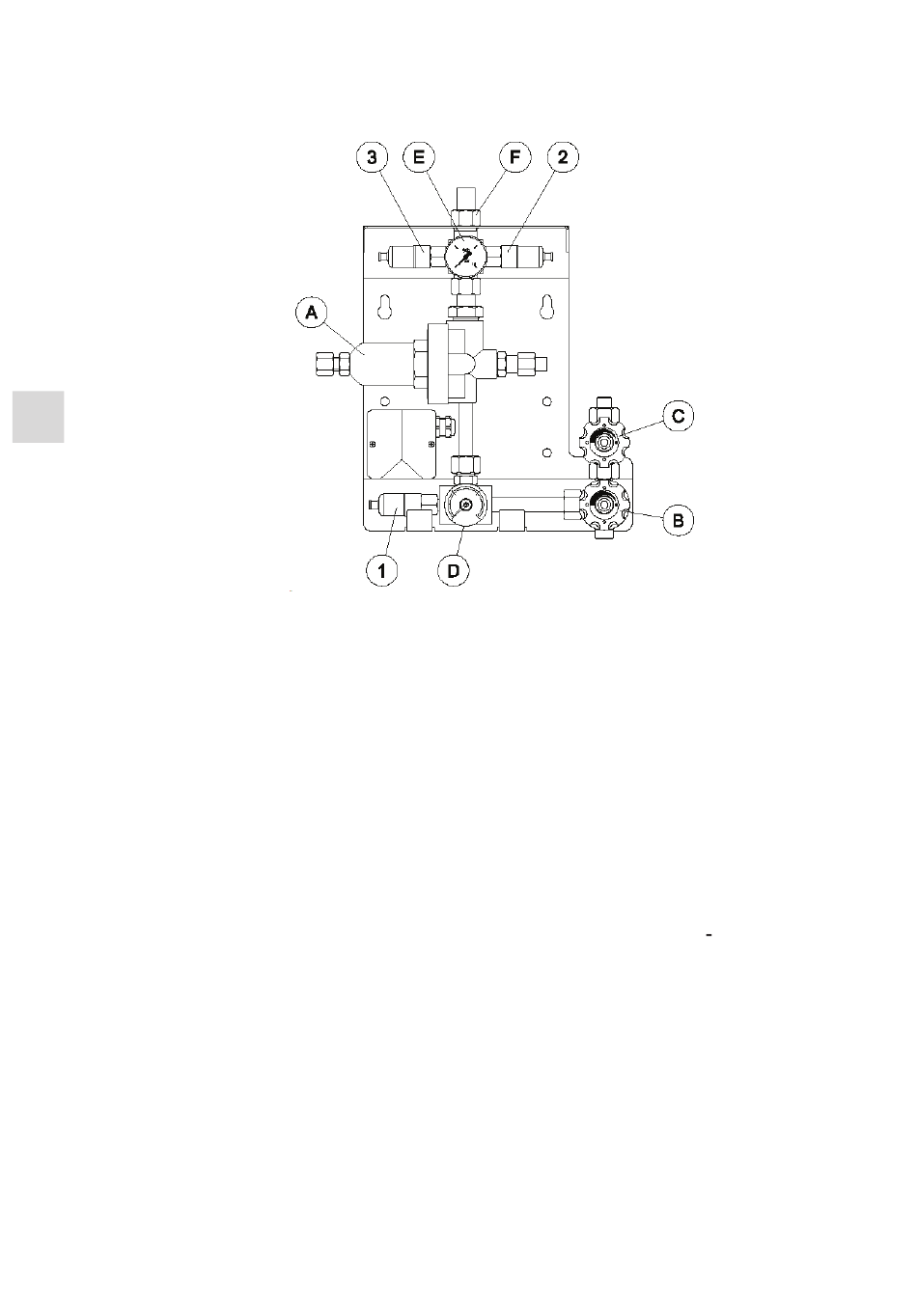

Ilustr. 1
El colector STANDBY MM90, como establecido en estas instrucciones, está diseñado para ser
utilizado como una tercera fuente de suministro en sistemas centrales de gases terapéuticos.
El colector proveerá gas cuando la presión nominal del sistema de suministro central baje a un
nivel establecido. Es una fuente de respaldo.
El colector consta de un regulador de presión, A, válvula de cierre de entrada, B, y válvula de
purga, C. El manómetro, D, está instalado en el lado de entrada, en forma descendente de B y
muestra la presión del contenido en banco de cilindros. Un indicador adicional, E, en la salida
F, muestra la presión de salida. El interruptor de presión núm. 1 está instalado en la entrada,
aguas abajo de B, e indica cilindros vacíos. Los presostatos instalados en la salida F, indican
presiones de salida "alta" para el núm. 2 (marcado "H") y "baja" para el núm. 3 (marca "L"). Los
presostatos deben conectarse a un panel de alarma (Gasalarm - ver capítulo Accesorios)
o al sistema de monitoreo central para proporcionar una indicación visual y audible de las con-
diciones del colector.
5.2. MM90 STANDBY CON SENSORES DE PRESIÓN DE 4 20mA
El colector STANDBY MM90, como aparece en estas instrucciones, está diseñado para ser
utilizado como una tercera fuente de suministro en sistemas centrales de gases terapéuticos.
El colector proveerá gas cuando la presión nominal del sistema de suministro central baje a un
nivel establecido. Es una fuente de respaldo.
El colector consta de un regulador de presión, A, una válvula de cierre de entrada, B, y una
válvula de purga, C. El manómetro, D, está ubicado en el lado de entrada, en forma descend-
ente de B y muestra la presión del contenido en el banco de cilindros. Un indicador adicional,
E, situado también en la salida F, muestra la presión de salida. El sensor de presión núm. 1 está
instalado en la entrada, en sentido descendente de B, e indica los cilindros vacíos. El sensor
de presión núm. 2, ubicado en la salida F, indica las presiones de salida "alta" y "baja". Los
sensores de presión deben conectarse a un panel de alarma (Gas alarm) o al sistema de moni-
torización central para proporcionar una indicación visual y audible del estado del colector.
40/84
