Proline Prosonic Flow I
Inbouwpositie
2
2

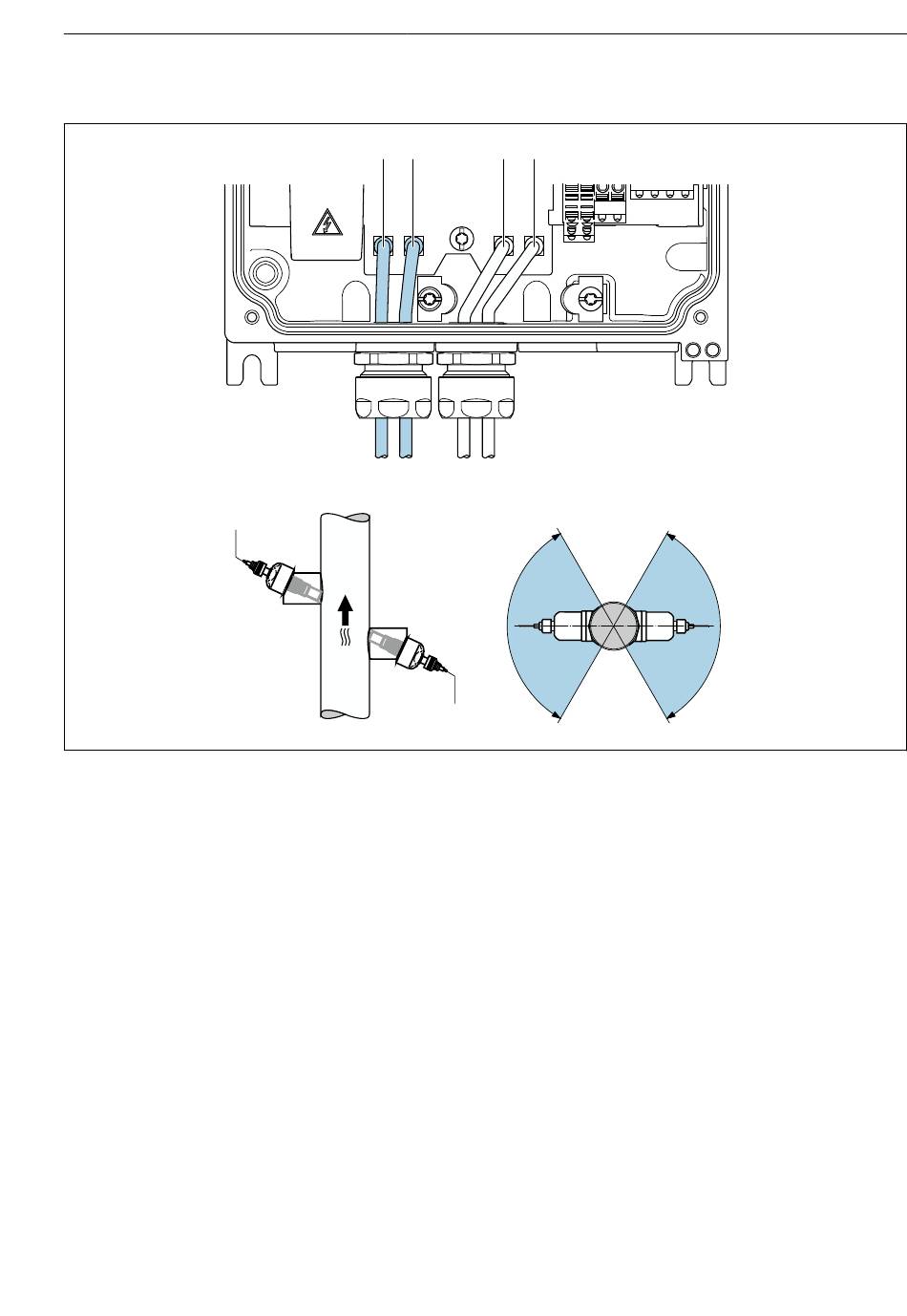

Inbouwpositie aanzichten
1
Kanaal 1 bovenstrooms
2
Kanaal 1 benedenstrooms
3
Kanaal 2 bovenstrooms
4
Kanaal 2 benedenstrooms
A
Aanbevolen inbouwpositie met doorstroomrichting stijgend
B
Afgeraden installatiebereik met horizontale inbouwpositie (60°)
C
Aanbevolen installatiebereik max. 120°
Verticaal
Aanbevolen inbouwpositie met doorstroomrichting naar boven (aanzicht A). Met deze
inbouwpositie, zullen aanwezige vaste deeltjes zinken en gassen zullen opstijgen uit het
sensorgebied wanneer het medium stilstaat. Bovendien kan de leiding volledig worden
afgetapt en beschermd tegen afzetting van vervuiling.
Horizontaal
In het aanbevolen installatiebereik met een horizontale inbouwpositie (aanzicht B), kunnen
gas- en luchtophopingen aan de bovenkant van de leiding en interferentie door afzettingen op
de bodem van de leiding de meting in mindere mate beïnvloeden.
Endress+Hauser
1 2
A
3 4
B
C
1
B
Montageprocedure
C
A0045281
