Montageprocedure

Inloop- en uitlooplengten

Installeer, indien mogelijk, de sensor bovenstrooms van armaturen zoals kleppen, T-stukken,
bochten en pompen. Wanneer dit niet mogelijk is, kan de gespecificeerde
meetnauwkeurigheid van het meetinstrument worden bereikt door de minimale inloop- en
uitlooplengte aan te houden bij een optimale sensorconfiguratie. In geval van verschillende
stromingsobstructies, moet de langste gespecificeerde inlooplengte worden aangehouden.
De afmetingen en installatielengten van het instrument vindt u in het document
"Technische Informatie", het hoofdstuk "Mechanische constructie"
1
3
5
 3

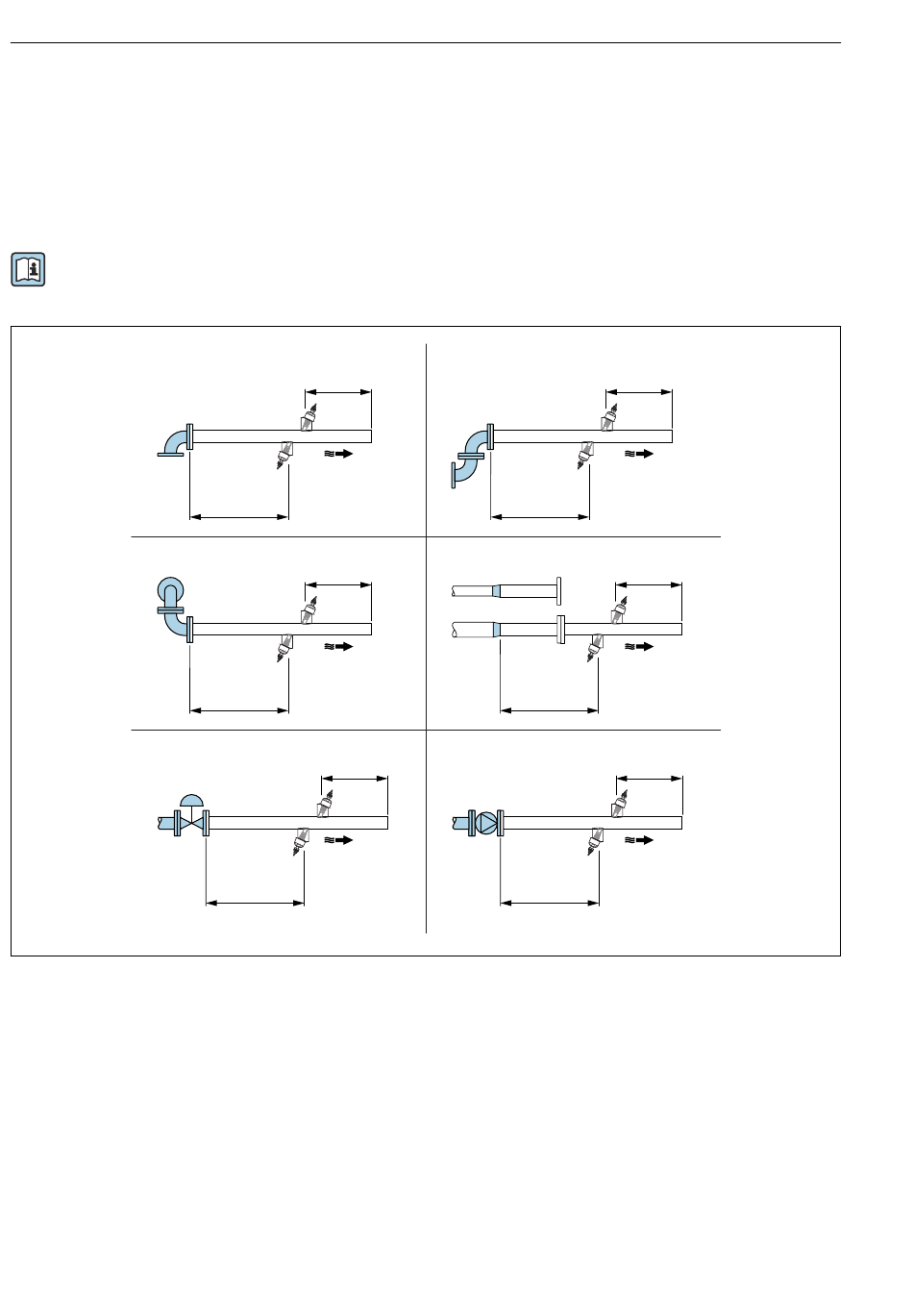

Minimale inloop- en uitlooplengten voor verschillende stromingsobstructies (A: eenwegmeting, B:
tweewegmeting)
1
Leidingbocht
2
Twee leidingbochten (in één vlak)
3
Twee leidingbochten (in twee vlakken)
4a
Reductie
4b
Verlenging
5
Regelventiel (2/3 open)
6
Pomp
12
3 × DN
A: 15 × DN
B: 10 × DN
3 × DN
A: 15 × DN
B: 10 × DN
3 × DN
A: 20 × DN
B: 20 × DN
2
3 × DN
A: 15 × DN
B: 10 × DN
4
b
a
A: 15 × DN
B: 10 × DN
6
A: 20 × DN
B: 15 × DN
Proline Prosonic Flow I
3 × DN
3 × DN
Endress+Hauser
A0045289
