Montageprocedure
6.

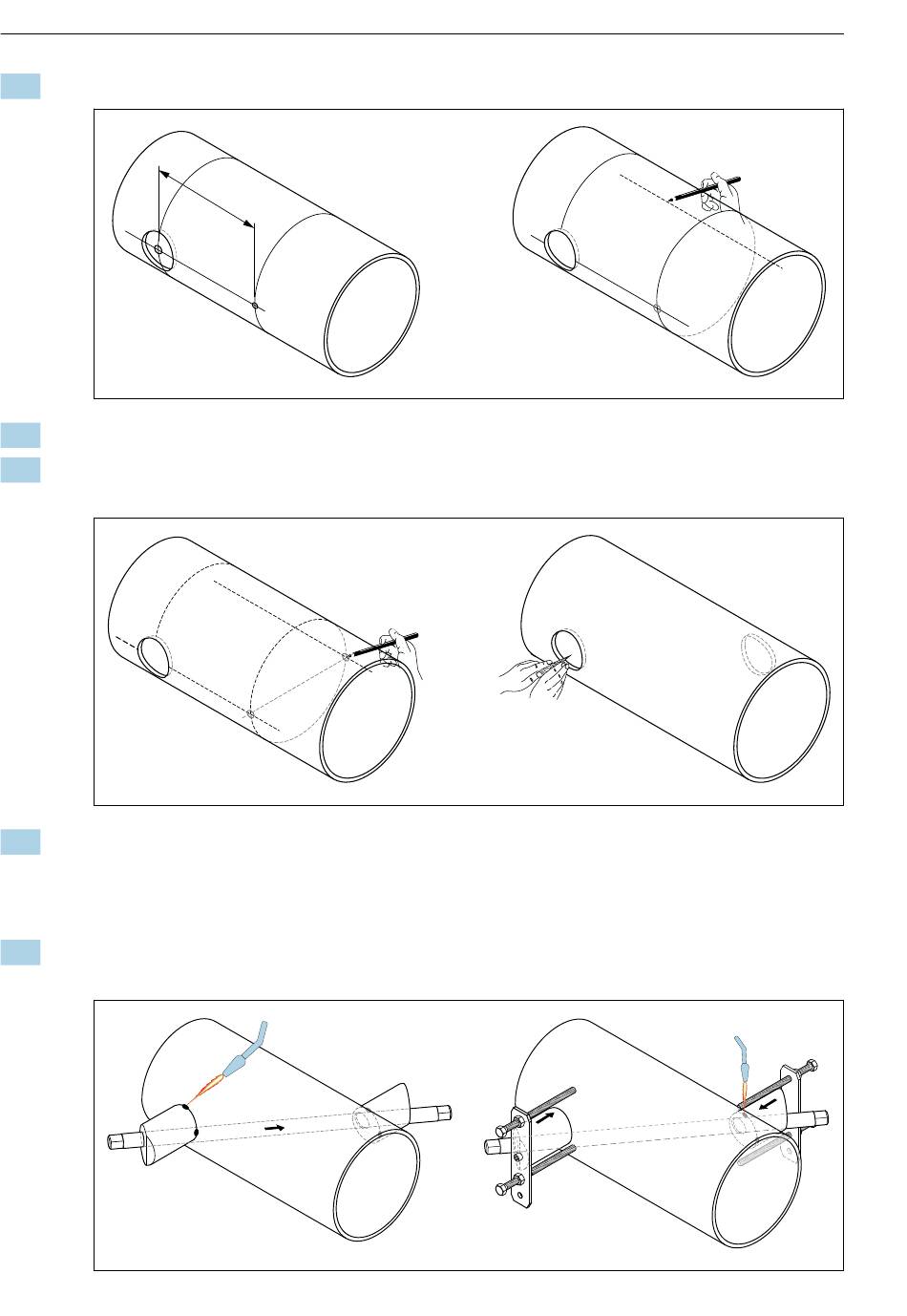

Plaats en teken de hartlijn op de achterkant van de meetbuis.
7.
Markeer het boorgat op de achterste hartlijn.
8.
Snijd het tweede boorgat uit en bewerk de gaten als voorbereiding voor het inlassen van
de sensorhouders (ontbramen, reinigen).
9.
Plaats de sensorhouders in beide boorgaten. Voor het instellen van de lasdiepte, kunnen
beide sensorhouders worden vastgezet met het speciaal gereedschap voor instellen van
de insteekdiepte en vervolgens worden uitgelijnd met de trajectstaaf. De sensorhouder
moet vlak liggen met de binnenkant van de meetbuis.
10. Puntlas beide sensorhouders. Schroef voor het uitlijnen van de trajectstaaf de beide
geleidebussen in de sensorhouders.
