Proline Prosonic Flow I

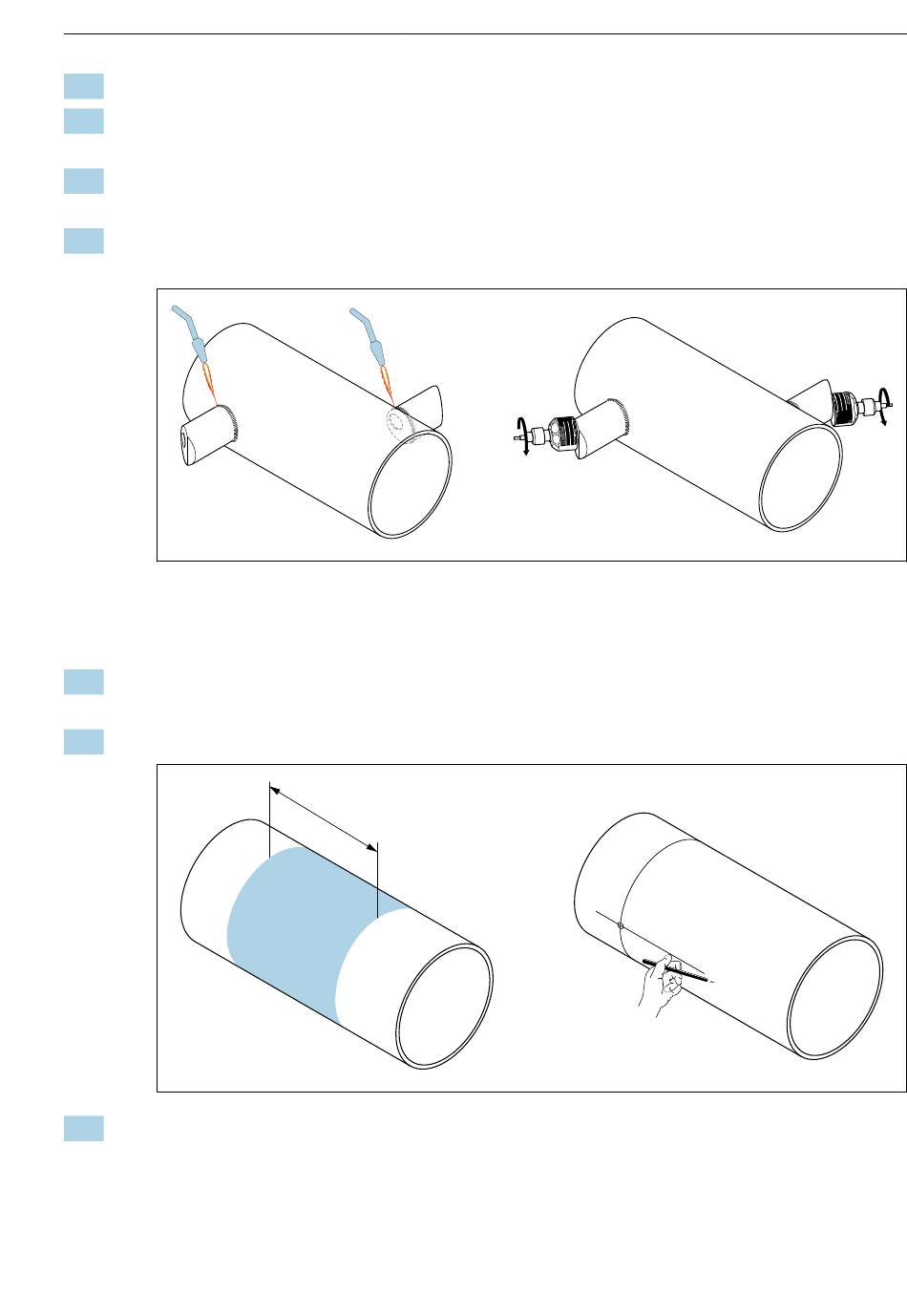

11. Las de beide sensorhouders vast.
12. Controleer nogmaals de afstanden tussen de boorgaten en bepaal de weglengte
→ 13.
13. Schroef de sensoren met de hand in de sensorhouders. Bij gebruik van gereedschap,
maximaal aandraaimoment 30 Nm.
14. Steek de sensorkabelconnectoren in de openingen en zet de connectoren zo ver als gaat
handmatig vast.
Sensorhouder voor tweewegversie
Procedure:
1.
Bepaal het montagegebied (e) op de meetbuissectie (ruimte nodig op meetpunt circa 1x
meetbuisdiameter).
2.
Markeer de hartlijn op de meetbuis op de montagelocatie.
3.
Teken de lengte van boog (b) op de montagelocatie van de sensorhouder van de hartlijn
naar één zijde. Baseer de booglengte op circa 1/12 van de omtrek van de meetbuis.
Markeer het eerste boorgat (diameter boorgat: 81 ... 82 mm (3,19 ... 3,23 in)). Verleng
de hartlijn tot voorbij het te boren gat.
Endress+Hauser
e
Montageprocedure
A0044956
A0044951
17
