FLUXUS G80x
4 Beschrijving van de transmitter
4
Beschrijving van de transmitter
FLUXUS G800
De transmitter heeft 2 behuizingen. Het bedieningsveld bevindt zich aan de voorzijde van de bovenste behuizing. De toet-
sen worden bij gesloten behuizing bediend met een magnetische pen.
De klemmen voor het aansluiten van de sensoren bevinden zich in de onderste behuizing en de klemmen voor de uitgan-
gen en voor de spanningsvoorziening zitten op de achterzijde van de bovenste behuizing (zie Afb. 4.1).
FLUXUS G801
De transmitter heeft 1 behuizing. Het bedieningsveld bevindt zich aan de voorzijde van de behuizing. De toetsen en wor-
den bij gesloten behuizing bediend met een magnetische pen.
De klemmen voor het aansluiten van de sensoren, uitgangen en de spanningsvoorziening bevinden zich aan de achterzij-
de van de behuizing (zie Afb. 4.2).

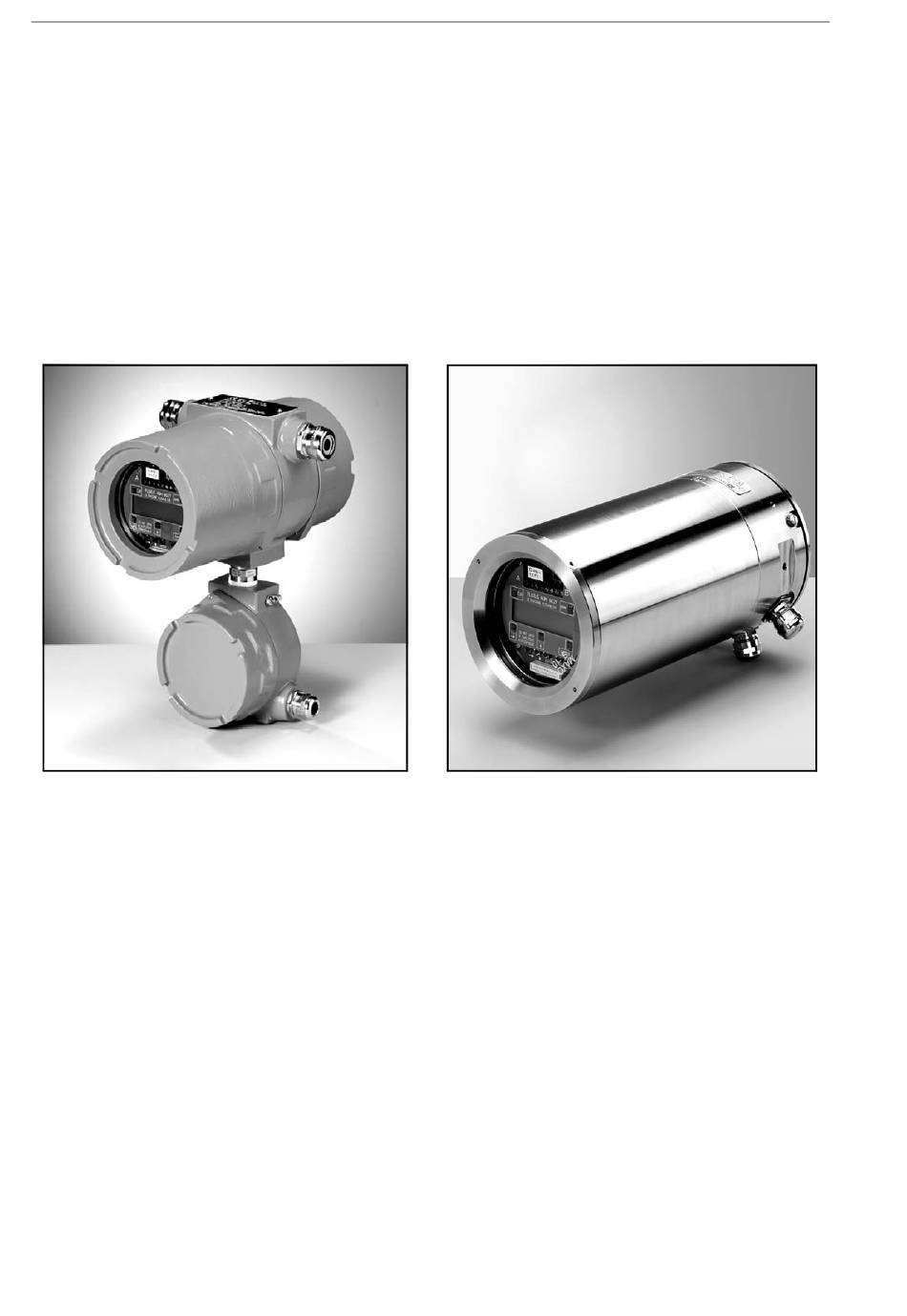

Afb. 4.1: FLUXUS G800
Afb. 4.2: FLUXUS G801
16
UMFLUXUS_G8V4-3-3NL, 2018-10-10
