8 De sensoren bevestigen
Let op!
Om de schroef en de spanband los te maken, moet u de hendel omlaag drukken (zie Afb. 8.16).
8.3.4
De rail aan de buis bevestigen
• Zet één spanbandklem in de rail (zie spanbandklem 1 in Afb. 8.17). Let hierbij op de afstelling van de spanbandklem.
• Draai de moer van de spanbandklem 1 lichtjes vast.
• Schroef de rail op de spanbandklem 2 (zie Afb. 8.18).
• Draai de moer van de spanbandklem 2 vast, maar niet zo sterk dat de spanband beschadigd wordt.
• Kies de montagehandleiding aan de hand van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandklem 1 (zie Afb. 8.19).
• Leg de spanband rond de buis en schuif hem door het spanslot (zie Afb. 8.20).
• Trek de spanband vast.
• Draai de schroef van het spanslot vast.
• Draai de moer van de spanbandklem 1 vast, maar niet zo sterk dat de spanband beschadigd wordt (zie Afb. 8.19).
UMFLUXUS_G8V4-3-3NL, 2018-10-10
afknippen
hendel

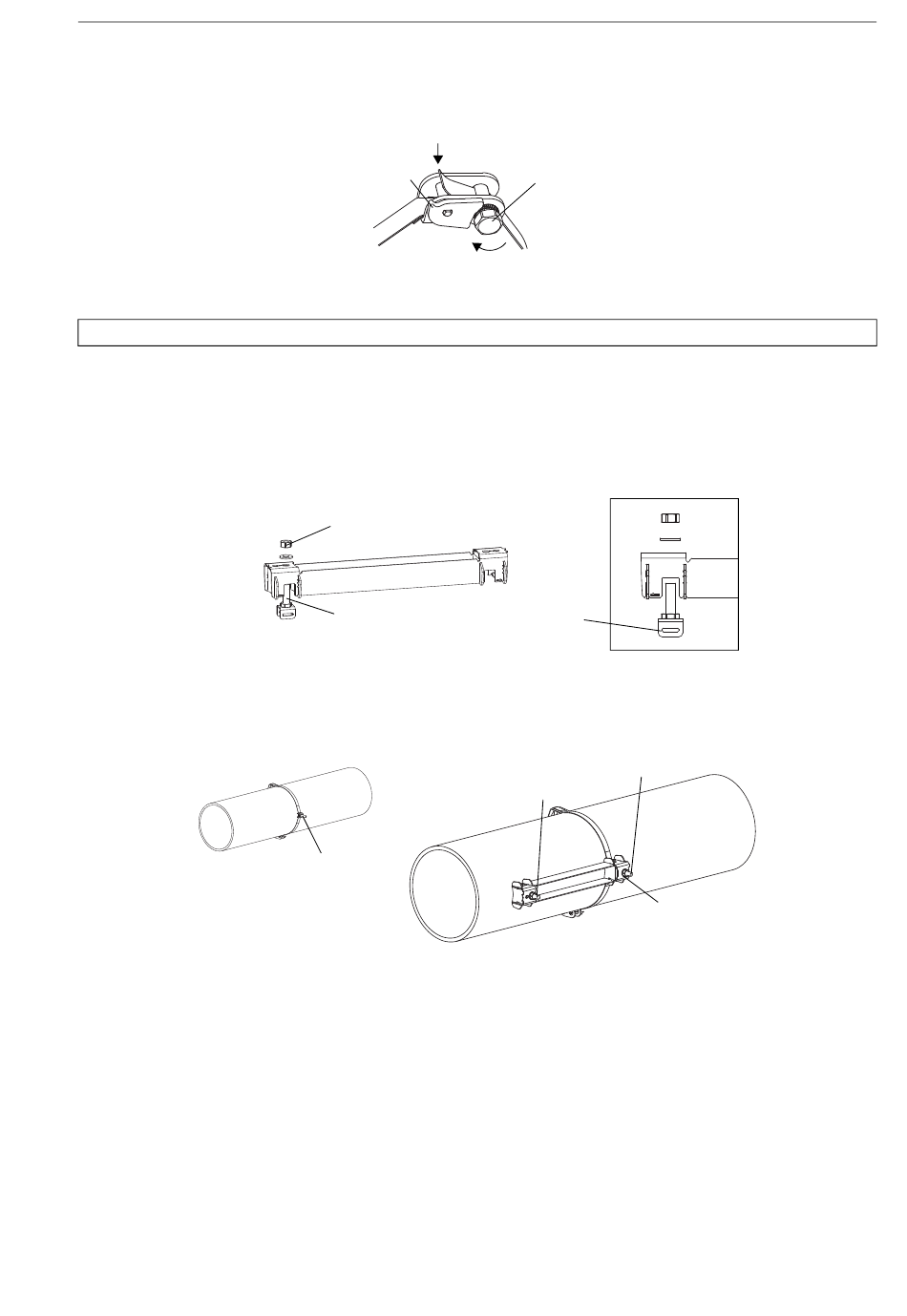

Afb. 8.16: Ratelslot met spanband
moer
spanbandklem 1
Afb. 8.17: Rail met spanbandklem
spanbandklem 2
Afb. 8.18: Rail eenzijdig aan de buis bevestigd
schroef van
het spanslot
draairichting
Let op de
afstelling!
spanbandklem 2
spanbandklem 1
moer
FLUXUS G80x
49
