FLUXUS G80x
• Schuif het lange uiteinde van de spanband door de tweede spleet van de spanbandklem (zie Afb. 8.36 a).
• Trek de spanband vast en buig hem om.
• Buig de twee uiteinden van de spanband om (zie Afb. 8.36 b).
• Herhaal de stappen bij de tweede spanband. Plaats de spanbanden op de afstand s (zie Afb. 8.36).
• Plaats de rail op de spanbandklemmen.
• Bevestig de rail met de schroeven aan de spanbandklemmen (zie Afb. 8.37).
• Draai de schroeven vast.
De rail monteren met ratelslot
• Kort de spanband af (buisomtrek + tenminste 120 mm).
Opmerking!
De rand waar de spanband is doorgeknipt is scherp. Kans op verwondingen! Ontbraam scherpe kan-
ten.
• Schuif de spanband ca. 100 mm door de onderdelen 1 en 2 van het ratelslot (zie Afb. 8.38 a).
1
2
• Buig de spanband om.
• Schuif de spanband door onderdeel 1 van het ratelslot (zie Afb. 8.38 b).
• Trek de spanband vast.
• Schuif het lange uiteinde van de spanband door de spanbandklem en de metalen veer (zie Afb. 8.39). De metalen veer
hoeft niet gemonteerd te worden:
- op stalen buizen of
- op buizen met een buisbuitendiameter < 80 mm of
- op buizen die niet worden blootgesteld aan grote temperatuurschommelingen.
• Leg de spanband om de buis heen (zie Afb. 8.40).
56

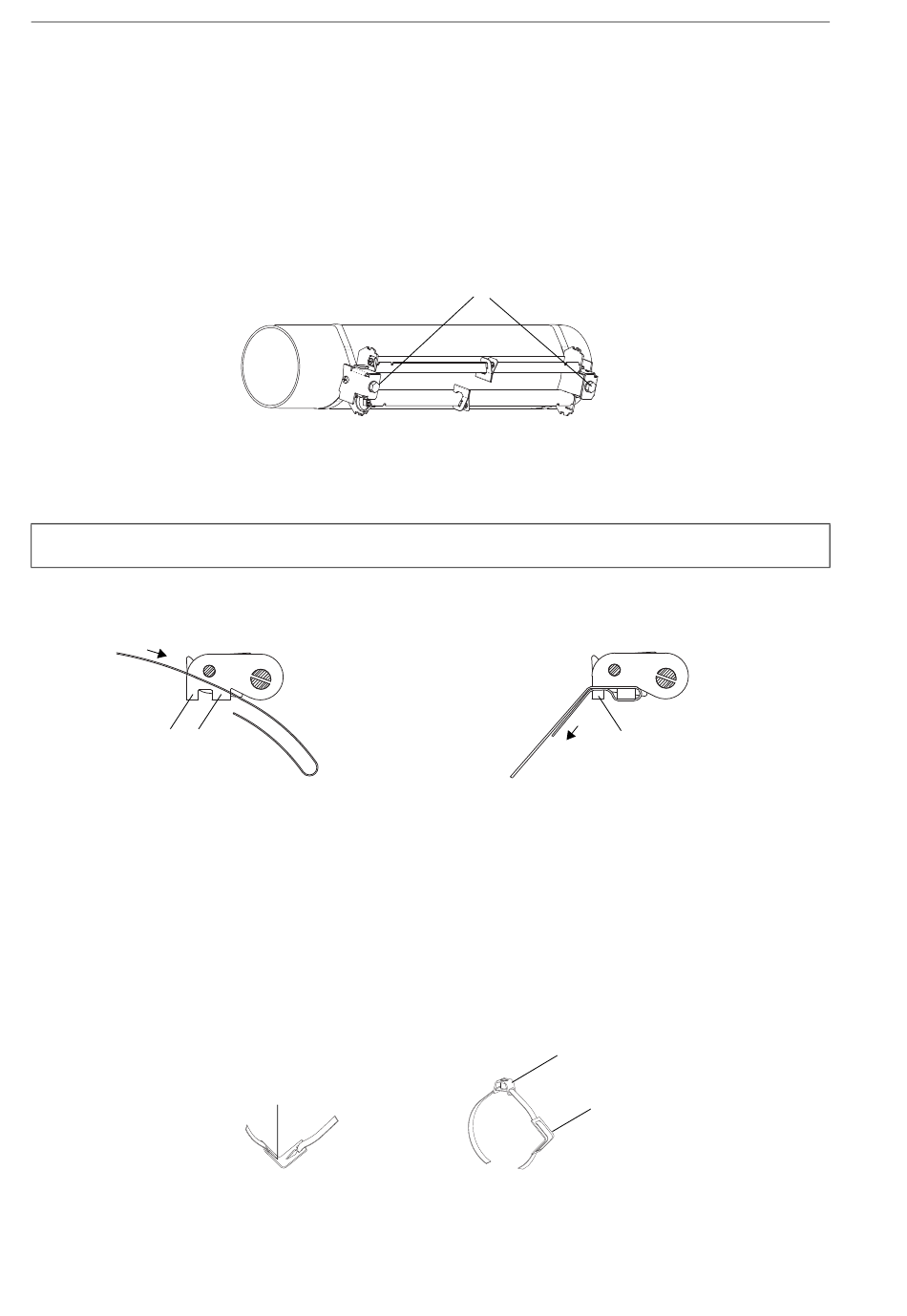

Afb. 8.37: Rail op de buis
a
Afb. 8.38: Ratelslot met spanband
metalen veer
Afb. 8.39: Spanband met metalen veer en spanbandklem
schroeven
spanbandklem
metalen veer
8 De sensoren bevestigen
b
1
UMFLUXUS_G8V4-3-3NL, 2018-10-10
