6 De FLUXUS ADM 8027 installeren
6.4.4
De seriële interface aansluiten
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
De RS232-interface kan alleen buiten een explosieve atmosfeer worden aangesloten, omdat de bovenste behuizing geo-
pend moet worden (zie Afb. 6.10).
• Steek de RS232-adapter zodanig in de stekkerbus, dat de gekleurde ader van de kabel aan de gemarkeerde zijde van
de stekkerbus zit.
• Sluit de RS232-kabel op de RS232-adapter aan.
• Sluit de RS232-kabel op de transmitter en de seriële interface van de pc aan. Als de RS232-kabel niet op de PC aan-
gesloten kan worden, gebruik de RS232/USB-adapter.
RS232-adapter, RS232-kabel en RS232/USB-adapter maken deel uit van de gegevensoverdrachtkit (optie).
RS232-adapter
De transmitter kan ook met een RS485-interface uitgerust zijn (optie). Kijk voor de aansluiting in paragraaf 6.4.3.
Kijk voor meer informatie over de gegevensoverdracht in hoofdstuk 14.
6.4.5
Sensormodule (SENSPROM)
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving" (zie
het document SIFLUXUS).
De sensormodule bevat belangrijke sensorgegevens voor het gebruik van de transmitter met de sensoren. Zij is aangeslo-
ten op de contactstrips boven het display van de transmitter.
Als er sensoren vervangen of toegevoegd worden, dan moet ook de sensormodule vervangen of toegevoegd worden.
Opmerking!
Het serienummer van de sensormodule moet overeenstemmen met dat van de sensor. Een verkeer-
de of een verkeerd aangesloten sensormodule leidt tot verkeerde meetwaarden of tot het uitvallen
van de meting.
• Steek de sensormodule in de contactstrip van het meetkanaal waarop nieuwe sensoren worden aangesloten.
UMFLUXUS_F8V4-3-3NL, 2018-10-10

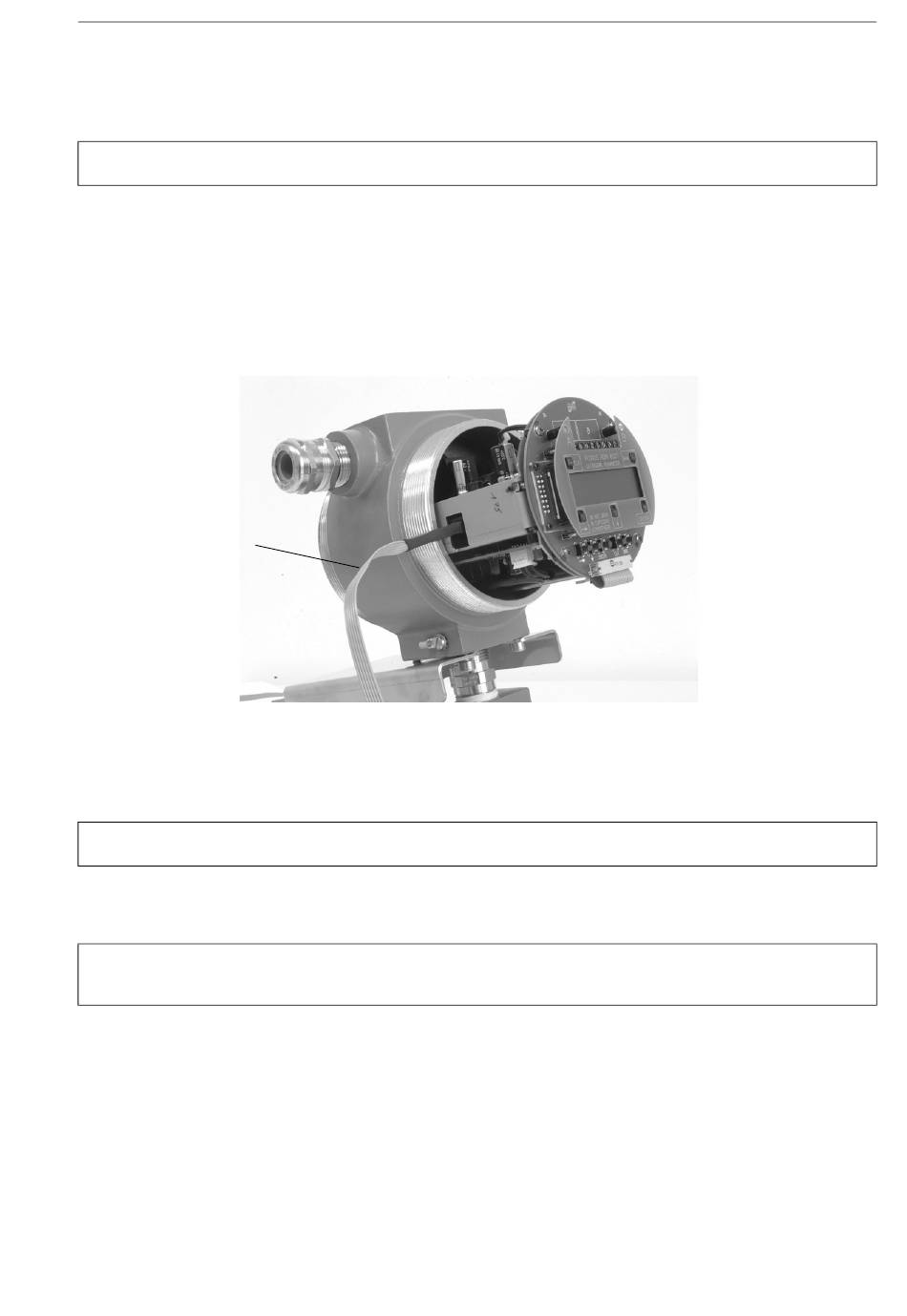

Afb. 6.10: RS232-interface van de FLUXUS ADM 8027
