FLUXUS ADM 8x27
9.3.1
Demontage van Variofix L
• Neem de sensorbevestiging Variofix L uit elkaar (zie Afb. 9.6).
9.3.2
De spansloten aan de spanbanden bevestigen
Kies de montagehandleiding aan de hand van het meegeleverde spanslot:
Spanklemslot
Het spanslot is bevestigd aan de spanband (zie Afb. 9.7).
Snelspanslot
Het spanslot is bevestigd aan de spanband (zie Afb. 9.8).
• Kort de spanbanden af (buisomtrek + tenminste 120 mm).
Afb. 9.7: Spanklemslot met spanband
Ratelslot
• Kort de spanband af (buisomtrek + tenminste 120 mm).
Let op!
De rand waar de spanband is doorgeknipt is scherp. Kans op verwondingen! Ontbraam scherpe kan-
ten.
• Schuif de spanband ca. 100 mm door de onderdelen 1 en 2 van het spanslot (zie Afb. 9.9 a).
• Buig de spanband om.
• Schuif de spanband door onderdeel 1 van het ratelslot (zie Afb. 9.9 b).
• Trek de spanband vast.
• Herhaal de stappen bij de tweede spanband.
52
afdekking
moer
rail
spanbandklem

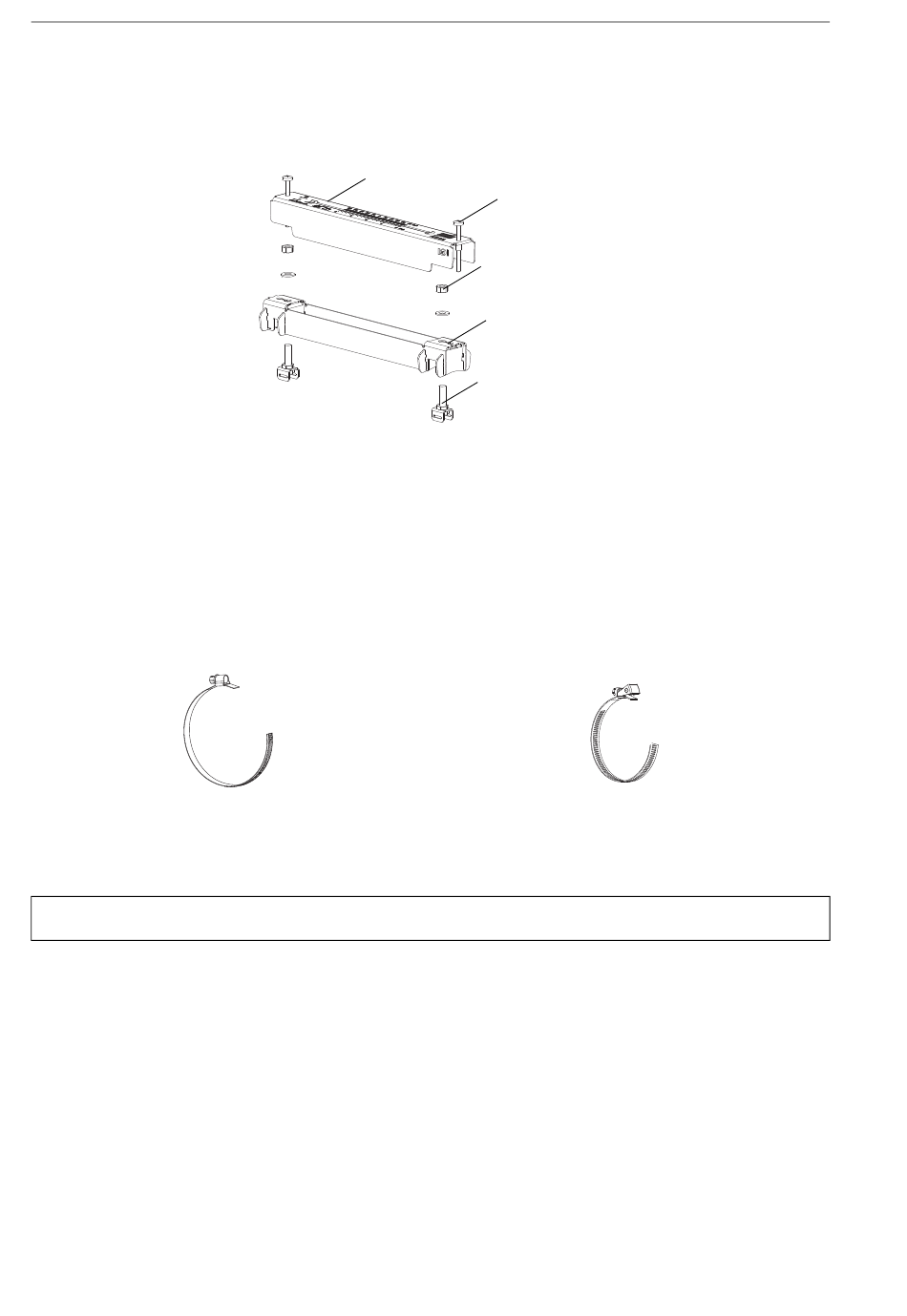

Afb. 9.6: Demontage van Variofix L
schroef
Afb. 9.8: Snelspanslot met spanband
UMFLUXUS_F8V4-3-3NL, 2018-10-10
9 De sensoren bevestigen
