9 De sensoren bevestigen
De afdekking van de sensorbevestiging Variofix c die moet worden gemonteerd, wordt op de volgende manier verwijderd:
• Gebruik een hefwerktuig om de afdekking te verwijderen.
• Breng het hefwerktuig aan in één van de vier openingen van de afdekking (zie Afb. 9.48).
• Druk met het hefwerktuig tegen de houder
• Buig de afdekking naar buiten en neem hem uit de verankering.
• Herhaal deze stappen bij de drie andere openingen.
• Til de afdekking van de rail.
9.6
De mijnbouwsensoren bevestigen met FLEXIM-mijnbouwsloten
• Kort de spanbanden af op de juiste lengte.
• Schuif ca. 20 mm van de spanband door de spleet van onderdeel (1) van het spanslot (zie Afb. 9.49). Buig het uiteinde
van de spanband om.
• Schuif de spanband door de metalen veer.
• Schuif het andere uiteinde van de spanband door de gleuf aan de bovenkant van de sensorschoen (zie Afb. 9.50).
• Zet het spanslot op de zijde van de buis en leg de spanband rond de buis. Zet hierbij tevens de sensor op de buis. De
metalen veer moet op enige afstand van het spanslot op de buis liggen.
Opmerking!
Het spanslot en de metalen veer moeten helemaal op de buis liggen om een goede bevestiging te ga-
randeren.
UMFLUXUS_F8V4-3-3NL, 2018-10-10
schroef

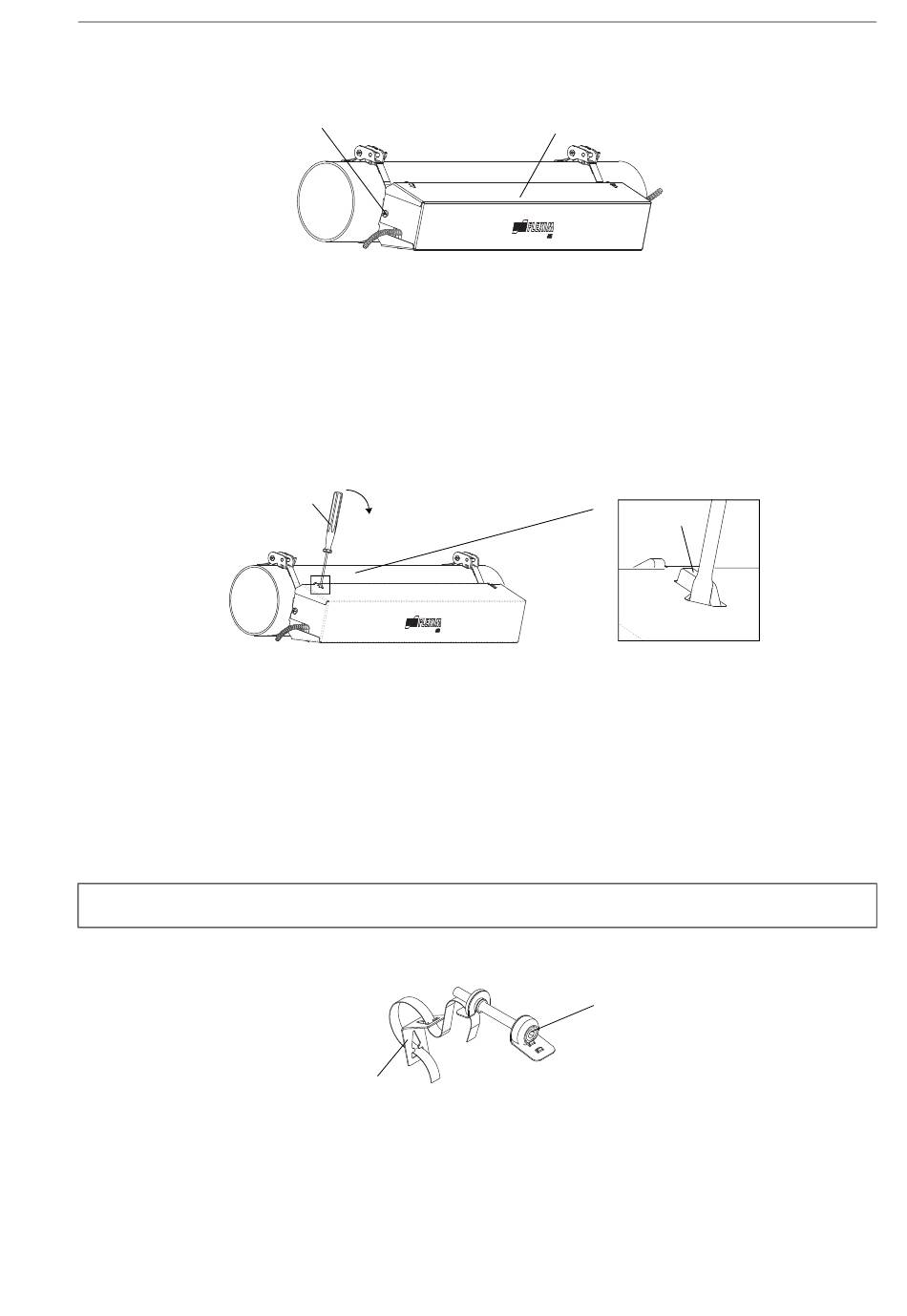

Afb. 9.47: Variofix C met sensoren op de buis
hefwerktuig
B
Afb. 9.48: De afdekking verwijderen
metalen veer
Afb. 9.49: Spanslot, metalen veer met spanband
afdekking
B
1
spanslot
2
FLUXUS ADM 8x27
houder
65
