MANUEL DE L'UTILISATEUR
COMPREND: FONCTIONNEMENT, INSTALLATION ET ENTRETIEN.
LIRE ATTENTIVEMENT CE MANUAL AVANT D'INSTALLER,
Il incombe à l'employeur de s'assurer que ces informations seront lues par l'opérateur. Conserver pour toute référence ultérieure.
KITS D'ENTRETIEN
Reportez-vous au tableau de descriptions des modèles pour faire
correspondre les options de matériaux de pompes.
637434 réparation de la section du fluide (voir page 17).
637433-XXX réparation de la section pneumatique avec des
sièges (voir page 15).
637433-XX réparation de la section pneumatique sans sièges
(voir page 15).
DONNÉES SUR LA POMPE
Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . voir le tableau des descrip-
Type de Pompe . . . . . . . . . . . . . . . . . . . D i a p h r a g m e m é t a l l i q u e
Matériau . . . . . . . . . . . . . . . . . . . . . . . . . . voir le tableau des descrip-
Poids
6663X0-XXX-C . . . . . . . . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663X1-XXX-C . . . . . . . . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663X2-XXX-C . . . . . . . . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663XA-XXX-C . . . . . . . . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663XB-XXX-C . . . . . . . . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663XC-XXX-C . . . . . . . . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663GE-XXX-C . . . . . . . . . . . . . . . . . . . 244.82 lbs (111.05 kgs)
Pression d'air d'entrée maximale . . . . . . 120 psig (8.3 bar)
Pression d'admission de fluide maximale . . 10 psig (0.69 bar)
Pression de sortie maximale . . . . . . . . . . . 120 psig (8.3 bar)
Admission immergée à débit maximal . 237 gpm (897.0 lpm)
Taille maximale des particules . . . . . . . . . 3/8" du câble (9.5 mm)
Limites de Températures Maximales (diaphragme / bille / dis-
positif d'étanchéité / materiau du support)
E.P.R. / EPDM . . . . . . . . . . . . . . . . . . . . . -60° à 280° F (-51° à 138° C)
Hytrel® . . . . . . . . . . . . . . . . . . . . . . . . . . . -20° à 180° F (-29° à 82° C)
PVDF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10° à 200° F (-12° à 93° C)
Nitrile . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10° à 180° F (-12° à 82° C)
Santoprène® . . . . . . . . . . . . . . . . . . . . . -40° à 225° F (-40° à 107° C)
PTFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40° à 225° F (4° à 107° C)
Viton® . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40° à 350° F (-40° à 177° C)
Données Dimensionnelles . . . . . . . . . . . . . voir page 19 et 20
Niveau de bruit @ 70 psig, 60 cpm
Testé avec le silencieux 94810 en place.
Les niveaux de pression acoustique de la pompe publiés dans cet ou-
vrage ont été mis à jour pour reflér un niveau acoustique continu équi-
valent (LA
) satisfaisant aux normes ANSI S1.13-1971, CAGI-PNEUROP
eq
S5.1, en utilisant quatre microphones.
AVIS: Toutes les options possibles sont indiquées sur le tableau mais
certaines combinaisons peuvent ne pas convenir. Consulter un repré-
sentant ou l'usine pour toute question concernant la disponibilité.
666300-XXX-C (fr)
3" POMPE A DIAPHRAGME
1:1 RAPPORT, MÉTALLIQUE
D'UTILISER OU DE REPARER CET APPAREIL.
La langue originale de ce manuel est l'anglais.
tions de modèles pour "-XXX"
pneumatique double
tions de modèles
. . . . 86.3 dB(A)
666300-XXX-C
DECHARGE:
RÉVISÉ:
(REV: B)

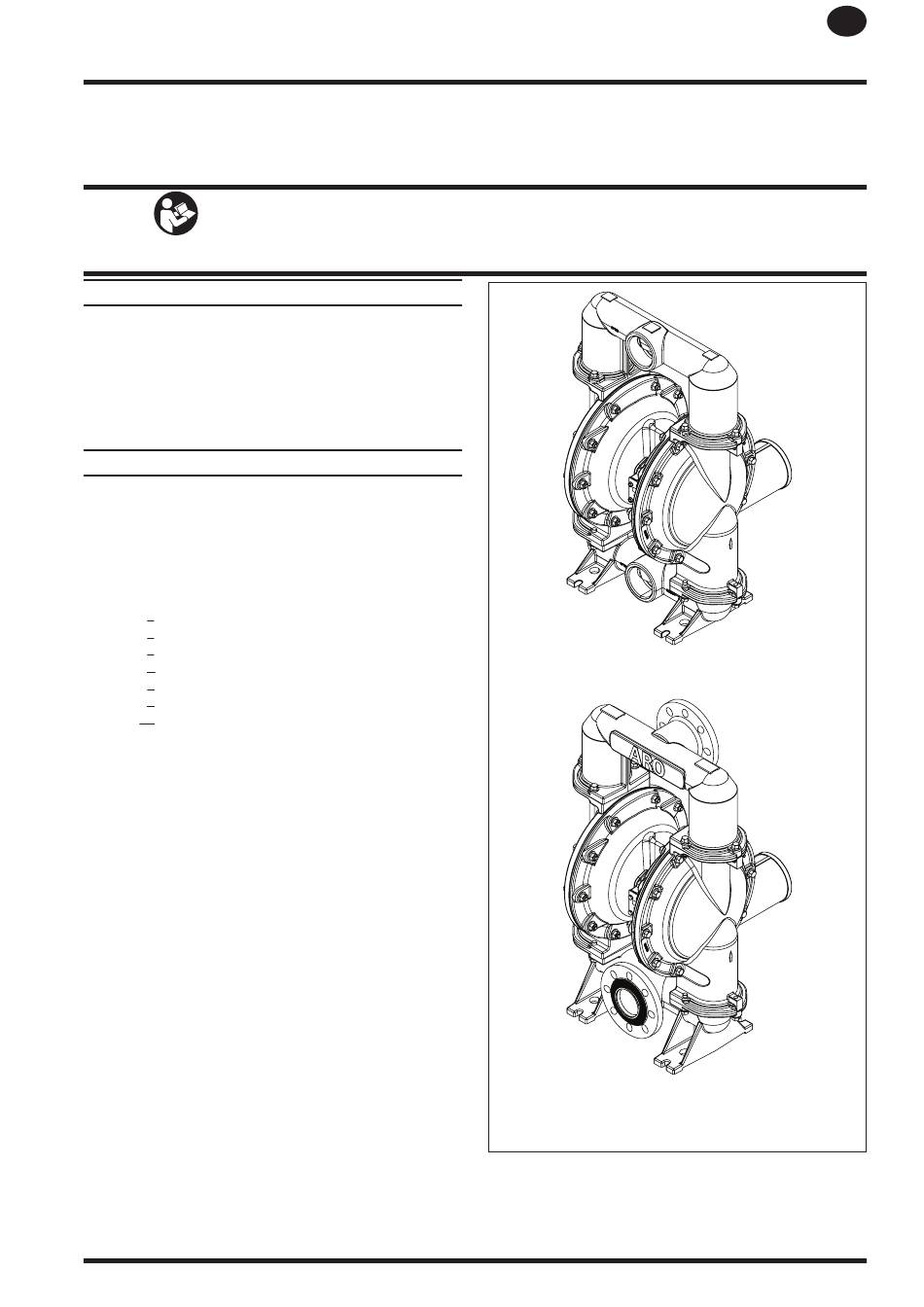

MODÈLES DE FILETAGE
MODÈLES DE BRIDE
Figure 1
FR
3-6-20
3-31-23
Page 11
