BETRIEBSHANDBUCH
INHALT: BEDIENUNG, INSTALLATION UND WARTUNG
DIESES HANDBUCH SORGFÃLTIG LESEN, BEVOR DIESE AUSRÜSTUNG
INSTALLIERT, IN BETRIEB GENOMMEN ODER GEWARTET WIRD.
Der Arbeitgeber ist dafür verantwortlich, dass diese Informationen dem Bediener ausgehändigt werden. Für künftige Fragen aufbewahren.
SERVICE-KITS
Ordnen Sie die Materialoptionen der Pumpe über die Tabelle mit der
Modellbeschreibung zu.
637434
für eine Reparatur im Luftbereich (siehe Seite 37).
637433-XXX für eine Reparatur des Flüssigkeitsbereichs mit Sitzen
(siehe Seite 35).
637433-XX für eine Reparatur des Flüssigkeitsbereichs ohne Sitze (siehe
Seite 35).
PUMPENDATEN
Modelle . . . . . . . siehe Tabelle zur Modellbeschreibung für „-XXX".
Pumpentyp . . . . Metallische druckluftbetriebene
Doppel-Membran
Material . . . . . siehe Tabelle zur Modellbeschreibung.
Gewicht . . . . . 6663X0-XXX-C . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663X1-XXX-C . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663X2-XXX-C . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663XA-XXX-C . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663XB-XXX-C . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663XC-XXX-C . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663GE-XXX-C . . . . . . . . . . . . 244.82 lbs (111.05 kgs)
Maximaler Einlassluftdruck . . . . . . . . . . . . . . 120 psig (8.3 bar)
Maximaler Materialeinlassluftdruck . . . . . . 10 psig (0.69 bar)
Maximaler Auslassluftdruck . . . . . . . . . . . . . 120 psig (8.3 bar)
Maximale Durchflussrate (gefluteter Einlass) . . 237 gpm (897.0 lpm)
Maximale Partikelgröße . . . . . . . . . . . . . . . . 3/8" durchm. (9.5 mm)
Maximale Temperaturgrenzen (Membran-/Kugel-/Dichtung-
smaterial)
E.P.R. / EPDM . . . . . . . . . . . . . . . . . . . -60° to 280° F (-51° to 138° C)
Hytrel® . . . . . . . . . . . . . . . . . . . . . . . . . -20° to 180° F (-29° to 82° C)
PVDF . . . . . . . . . . . . . . . . . . . . . . . . . . . 10° to 200° F (-12° to 93° C)
Nitril . . . . . . . . . . . . . . . . . . . . . . . . . . . 10° to 180° F (-12° to 82° C)
Santoprene® . . . . . . . . . . . . . . . . . . . -40° to 225° F (-40° to 107° C)
PTFE . . . . . . . . . . . . . . . . . . . . . . . . . . . 40° to 225° F (4° to 107° C)
Viton® . . . . . . . . . . . . . . . . . . . . . . . . . . -40° to 350° F (-40° to 177° C)
Maßangaben . . . . . . . . . . . . . . . . . . . . . . . . . . Siehe seite 39 und 40
Geräuschpegel bei 70 psig, 60 cpm
Prüfung mit angebrachter Dämpferbaugruppe 94810.
Der hier angegebene Schalldruckpegel der Pumpe wurde durch einen äquivalenten Dauer-
schallpegel (LA
) ersetzt, um den Anforderungen gemäß ANSI S1.13-1971 zu entsprechen.
eq
CAGI-PNEUROP S5.1 mit vier Mikrofonpositionen.
HINWEIS: Alle möglichen Optionen werden in der Tabelle angegeben.
Von bestimmten Kombinationen wird jedoch abgeraten. Wenden Sie
sich bei Fragen zur Verfügbarkeit an einen Vertreter oder das Werk.
666300-XXX-C (de)
3" MEMBRANPUMPE
1:1 VERHÄLTNIS (METALLISCH)
. . . 86.3 dB(A)
666300-XXX-C
AUSGABE:
ÜBERARBEITET:
(REV: B)
GEWINDEMODELLE
FLANSCHMODELLE

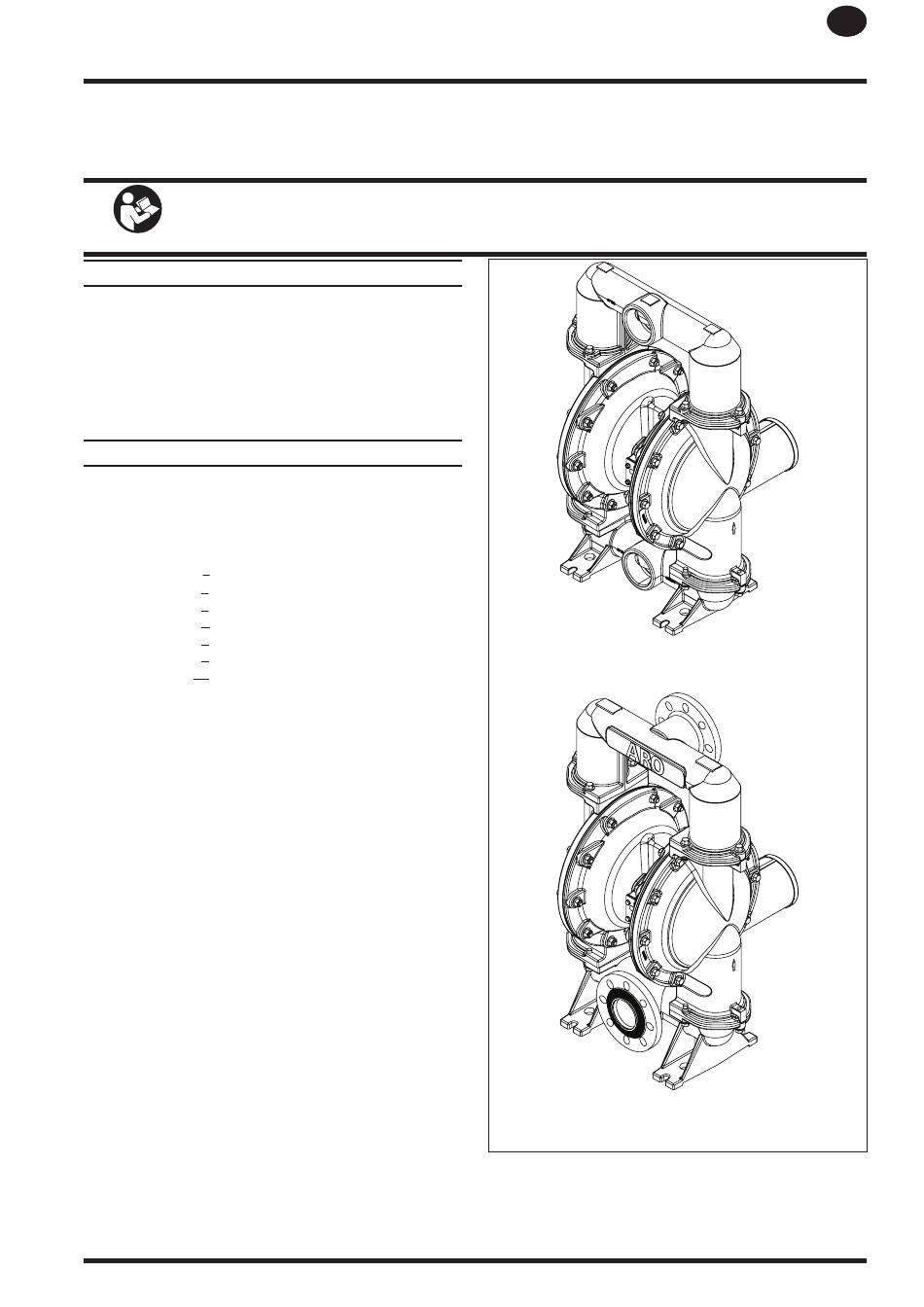

Abbildung 1
DE
DE
3-6-20
3-31-23
Seite 31
