PODRĘCZNIK OPERATORA
ZAWARTOŚĆ: OBSŁUGA, INSTALACJA I KONSERWACJA
PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA, INSTALACJI LUB
SERWISOWANIA URZĄDZENIA NALEŻY ZAPOZNAĆ SIĘ Z TĄ INSTRUKCJĄ.
Obowiązkiem pracodawcy jest przekazanie tych informacji osobie obsługującej urządzenie. Instrukcję należy zachować do przyszłego wykorzystania.
ZESTAWY SERWISOWE
W celu dopasowania materiałów patrz tabela opisu modeli.
637434 do naprawy sekcji pneumatycznej (patrz strona 77).
637433-XXX do naprawy sekcji płynów z gniazdami (patrz strona 75).
637433-XX do naprawy sekcji płynów bez gniazd (patrz strona 75).
DANE POMPY
Modele . . . . . . . . . . patrz tabela opisu modeli dla „-XXX".
Typ pompy . . . . . . Pneumatyczna z podwójną metalową membraną
Materiał . . . . . . . . . patrz tabela opisu modeli.
Waga
6663X0-XXX-C . . . . . . . . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663X1-XXX-C . . . . . . . . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663X2-XXX-C . . . . . . . . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663XA-XXX-C . . . . . . . . . . . . . . . . . . . 109.84 lbs (49.82 kgs)
6663XB-XXX-C . . . . . . . . . . . . . . . . . . . 222.21 lbs (100.79 kgs)
6663XC-XXX-C . . . . . . . . . . . . . . . . . . . 213.08 lbs (96.65 kgs)
6663GE-XXX-C . . . . . . . . . . . . . . . . . . . 244.82 lbs (111.05 kgs)
Maksymalne ciśnienie powietrza
na wlocie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 psig (8.3 bara)
Maksymalne ciśnienie materiału
na wlocie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 psig (0.69 bara)
Maksymalne ciśnienie na wylocie . . . . 120 psig (8.3 bara)
Maksymalne natężenie przepływu
(zalany wlot) . . . . . . . . . . . . . . . . . . . . . . . . . . . 237 gpm (897.0 lpm)
Maksymalny rozmiar cząsteczki . . . . . . 3/8" średnica (9.5 mm)
Limity temp. maksymalnej (materiał membrany/kuli/uszczelek)
E.P.R. / EPDM . . . . . . . . . . . . . . . . . . . od -60° do 280°F (od -51° do 138°C)
Hytrel® . . . . . . . . . . . . . . . . . . . . . . . . od -20° do 180°F (od -29° do 82°C)
PVDF . . . . . . . . . . . . . . . . . . . . . . . . . . od 10° do 200°F (od -12° do 93°C)
Nitryl . . . . . . . . . . . . . . . . . . . . . . . . . . od 10° do 180°F (od -12° do 82°C)
Santoprene® . . . . . . . . . . . . . . . . . . . od -40° do 225°F (od -40° do 107°C)
PTFE . . . . . . . . . . . . . . . . . . . . . . . . . . . od 40° do 225°F (od 4° do 107°C)
Viton® . . . . . . . . . . . . . . . . . . . . . . . . . od -40° do 350°F (od -40° do 177°C)
Dane wymiarowe . . . . . . . . . . . . . . . . . . . . patrz strona 79 I 80
Poziom hałasu przy @ 70 psig, 60 cpm
Testy wykonywane z zamontowanym zespołem tłumika 94810.
Poziom natężenia hałasu mierzonego w czterech położeniach został
dostosowany do równoważnego poziomu dźwięku (LA
ować zgodność z normą ANSI S1.13-1971, CAGI-PNEUROP S5.1.
INFORMACJA: W tabeli podane są wszystkie możliwe opcje, jednakże
niektóre kombinacje nie są zalecane. W przypadku jakichkolwiek py-
tań dotyczących ich dostępności prosimy o kontakt z naszym przedst-
awicielem lub bezpośrednio z fabryką.
666300-XXX-C (pl)
POMPA MEMBRANOWA 3"
1:1 WSPÓŁCZYNNIK (METALOWE)
86.3 dB(A)
), aby zach-
eq
666300-XXX-C
OPUBLIKOWANO:
POPRAWIONE:
(REV: B)

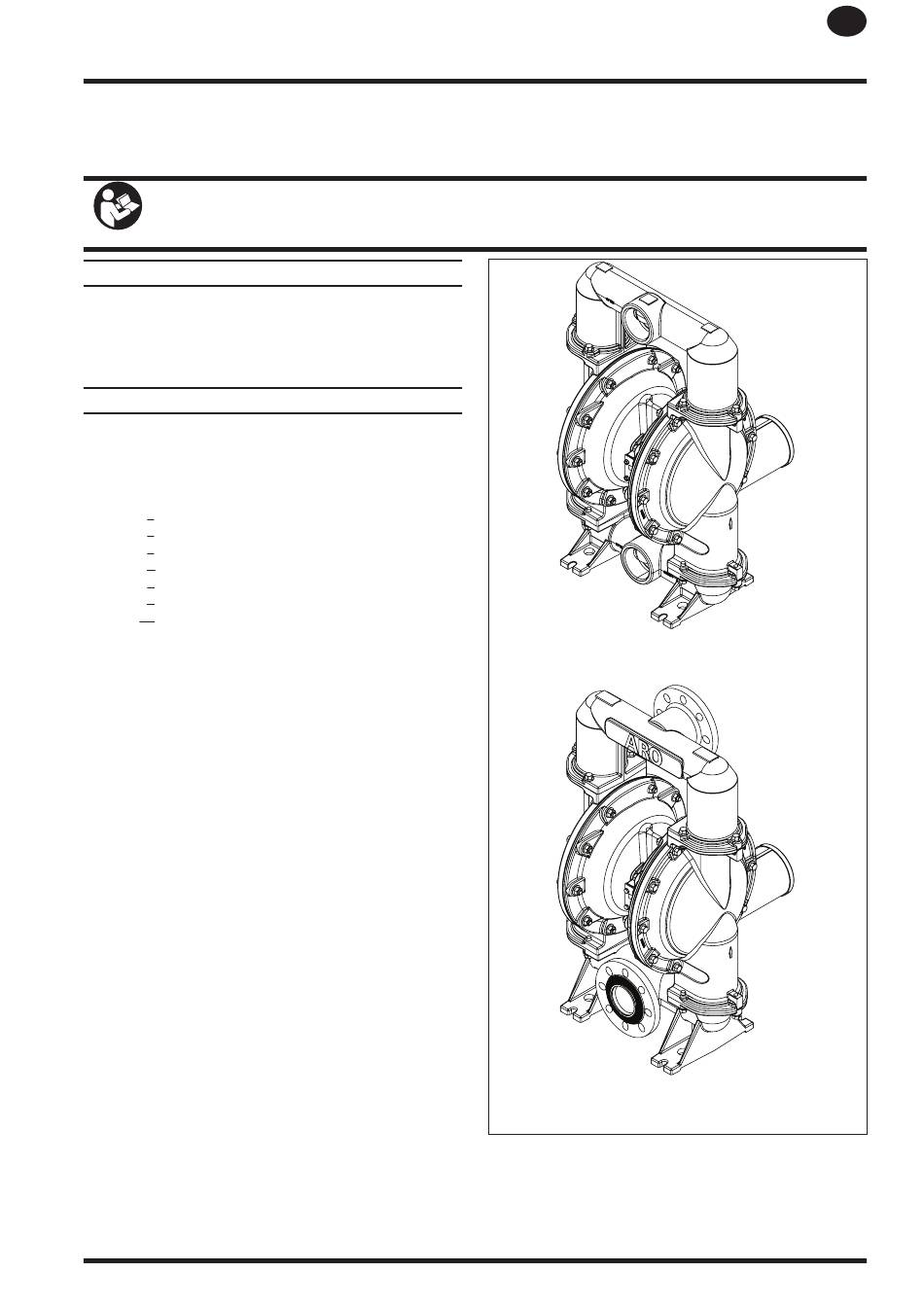

MODELE GWINTOWE
MODELE Z KOŁNIERZEM
Rysunek 1
PL
3-6-20
3-31-23
Strona 71
