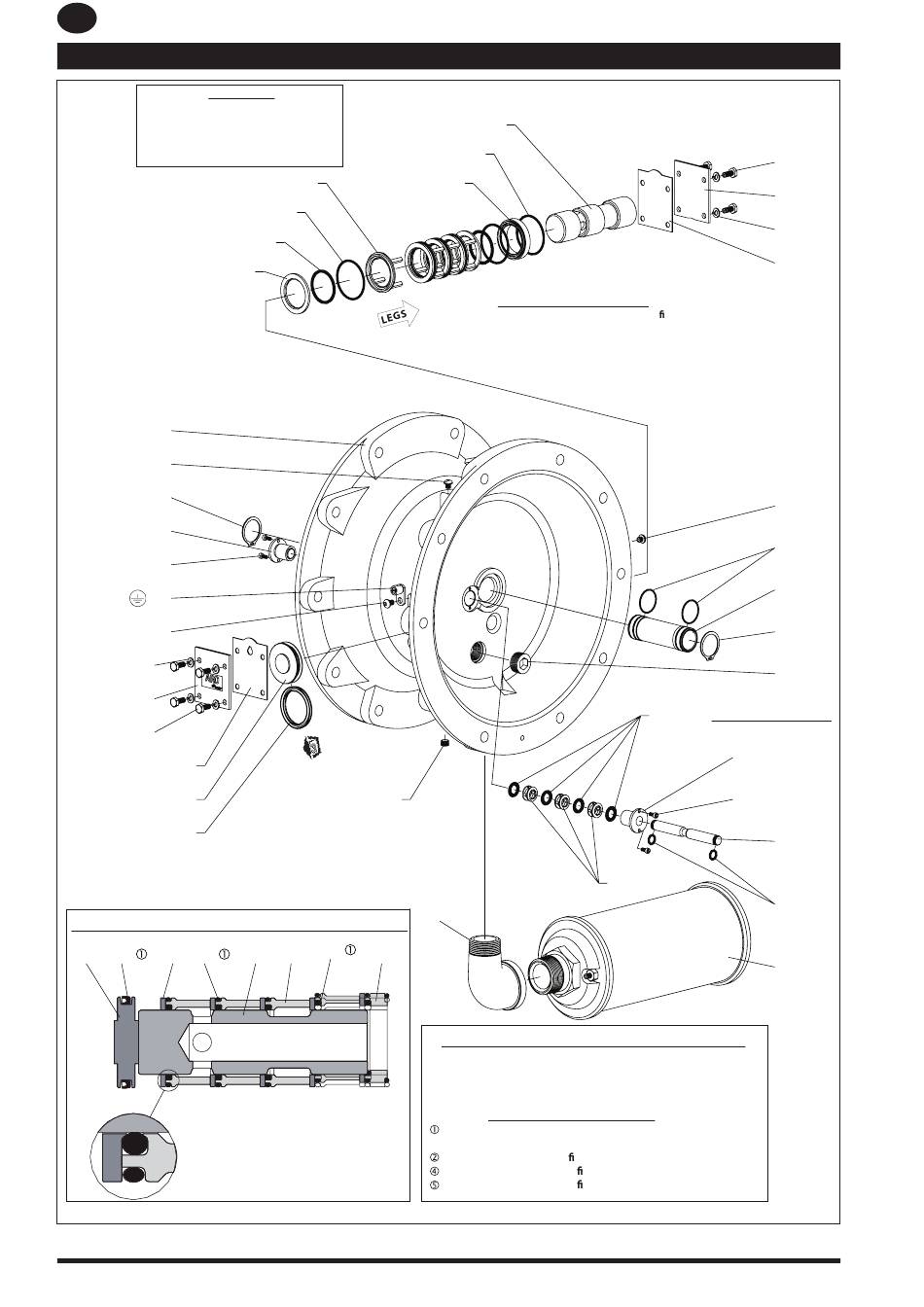

ELENCO RICAMBI / 6663XX-XXX-C SEZIONE DEL MOTORE PNEUMATICO
IMPORTANTE
QUANDO VIENE RIMONTATA LA
SEZIONE ARIA, ACCERTARSI DI
ORIENTARE LE ALETTE DEL
DISTANZIATORE (115) IN MODO CHE NON
BLOCCHINO LE PORTE INTERNE.
112
101
d 195A
104
121
f) 123
43
d 195B
106
107
) 105
108
109
c 110
DETTAGLIO SEZIONE TRASVERSALE VALVOLA PRINCIPALE
109
110
112 114
Pagina 28
115
c 114
c 113
g 128
113
116
111 115
Figura 4
111
c 114
116
VALVOLA PRINCIPALE
Vedere il dettaglio della sezione trasversale, gura 4.
Figura 3
127
)REQUISITI DELLE COPPIE DI SERRAGGIO(
NOTA: NON SERRARE ECCESSIVAMENTE I DISPOSITIVI DI FISSAGGIO.
(105) vite , 40 - 50 in. lbs (4.5 - 5.6 Nm).
(123) vite , 20 - 25 in. lbs (2.3 - 2.8 Nm).
LUBRIFICANTI/SIGILLANTI
Applicare grasso Lubriplate® FML-2 su tutti gli anelli di tenuta,
gli anelli "U" e le parti a contatto.
Applicare Loctite 271 alle lettature.
Applicare Loctite 262™ alle lettature.
Applicare Loctite 572™ alle lettature.
105 (
107
106
117
195A d
102 c
103 c
104
126 g
119 c
VALVOLA PILOTA
121
123 (f
118 c
120
122 c
201
