nl
4
Productomschrijving
4.1
Constructie
Z
8
Y
X
7
6
5

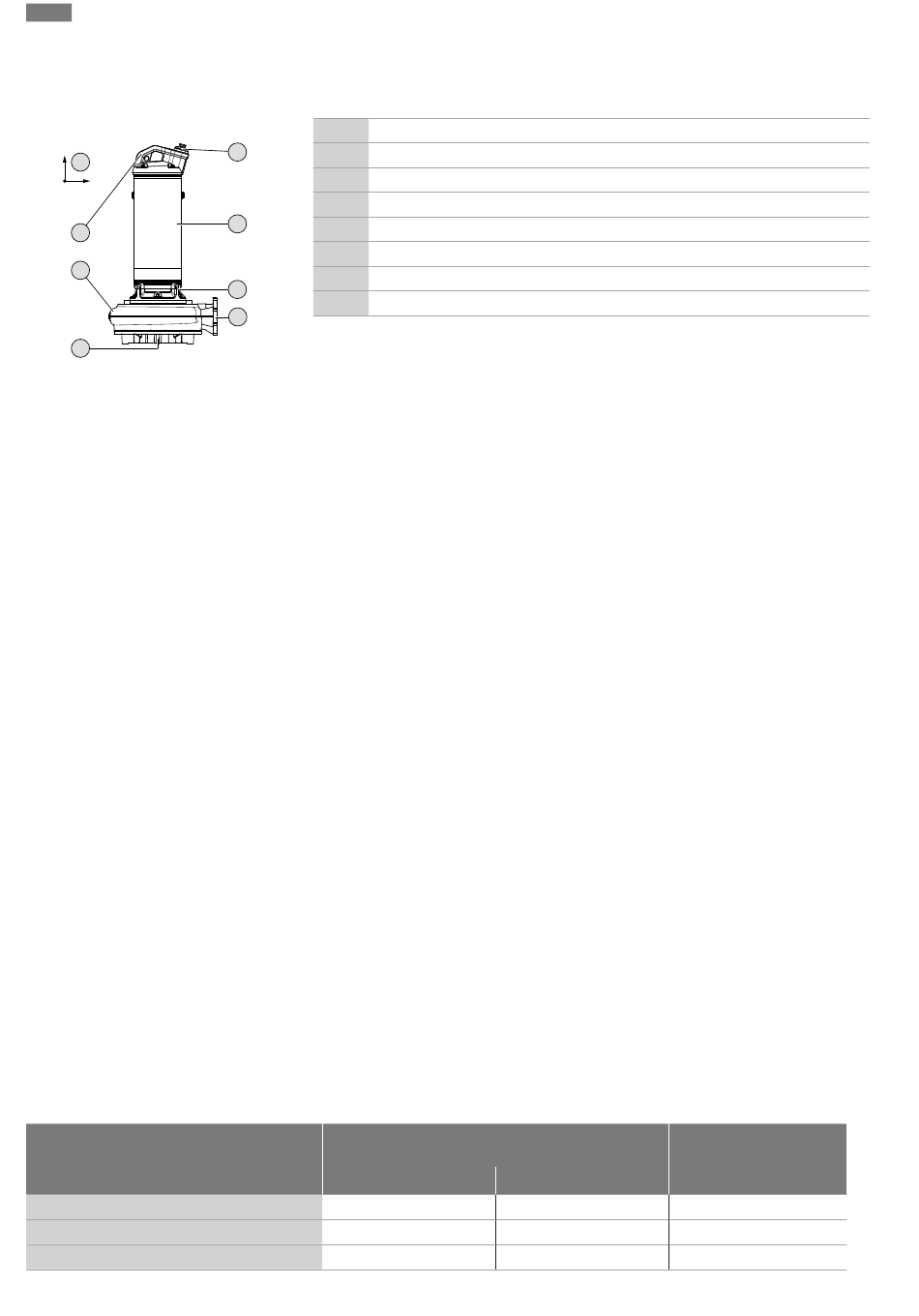

Fig. 1: Voorbeeldweergave
4.1.1
Hydraulisch systeem
4.1.2
Motor
Bouwtype
Max. rendement (in navolging van IEC 60034)
Bedrijf met frequentie-omvormer
10
Afvalwaterdompelpomp als overstroombaar blokaggregaat voor de natte en droge opstel-
ling.
1
Kabelinvoer aansluitkabel
1
2
Motor met koelmantel
3
Afdichtings-/lagerbehuizing
4
Drukstuk
2
5
Zuigaansluiting
6
Hydraulisch huis
7
Bevestigingspunt/greep
3
8
Coördinatensysteem: Trillingsensor in Digital Data Interface
4
Centrifugaal-hydraulisch systeem met verschillende waaiervormen, horizontale flensver-
binding aan de perszijde en split- en loopring.
.Het hydraulisch systeem is niet zelfaanzuigend, d.w.z. het medium moet automatisch of
met voordruk binnenlopen.
Waaiervormen
De afzonderlijke waaiervormen zijn afhankelijk van de afmetingen van het hydraulische
systeem; niet voor elk hydraulisch systeem is elke waaiervorm beschikbaar. Hieronder ziet u
een overzicht van de verschillende waaiervormen:
•
Vrijstroomwaaier
•
Eénkanaalwaaier
•
Tweekanaalswaaier
•
Driekanaalswaaier
•
Vierkanaalswaaier
•
SOLID-waaiers, gesloten of halfopen
Split- en loopring (afhankelijk van het hydraulische systeem)
Zuigstuk en waaier worden bij het transport het sterkst belast. Bij kanaalwaaiers is de spleet
tussen de waaier en het zuigstuk een belangrijke factor voor een constant rendement. Hoe
groter de spleet tussen waaier en zuigaansluiting, hoe groter het verlies aan capaciteit. Dit
vermindert het rendement en verhoogt het risico op verstoppingen. Om een lang en effici-
ënt bedrijf van het hydraulische systeem te waarborgen, is afhankelijk van de waaier en het
hydraulische systeem een loop- en/of splitring ingebouwd.
•
Loopring
De loopring wordt op kanaalwaaiers aangebracht en beschermt de instroomzijde van de
waaier.
•
Splitring
De splitring wordt in de zuigaansluiting van het hydraulische systeem geïnstalleerd en
beschermt de instroomzijde van de centrifugaalkamer.
In geval van slijtage kan de servicedienst beide onderdelen eenvoudig vervangen.
Zelfkoelende asynchrone of permanente magneetmotor in draaistroomuitvoering. De koe-
ling vindt plaats met behulp van een actief koelsysteem. De motor kan ondergedompeld en
niet-ondergedompeld worden gebruikt in continu bedrijf, zelfs in droge opstelling. De aan-
sluitkabel heeft vrije kabeleinden.
Overzicht motoruitrusting
Asynchroonmotor
FKT 20.2
Asynchroon
IE3
o
Inbouw- en bedieningsvoorschriften • Wilo Motor FKT 20.2, 27.1, 27.2:, EMU FA, Rexa SUPRA, Rexa SOLID • Ed.02/2024-11
FKT 27.x
Asynchroon
IE3
o
Permanente magneetmo-
tor
FKT 20.2...-P
Synchroon
IE5
! (Wilo-EFC)
