Inhoudsopgave
9.6.3
Hydraulisch huis vervangen

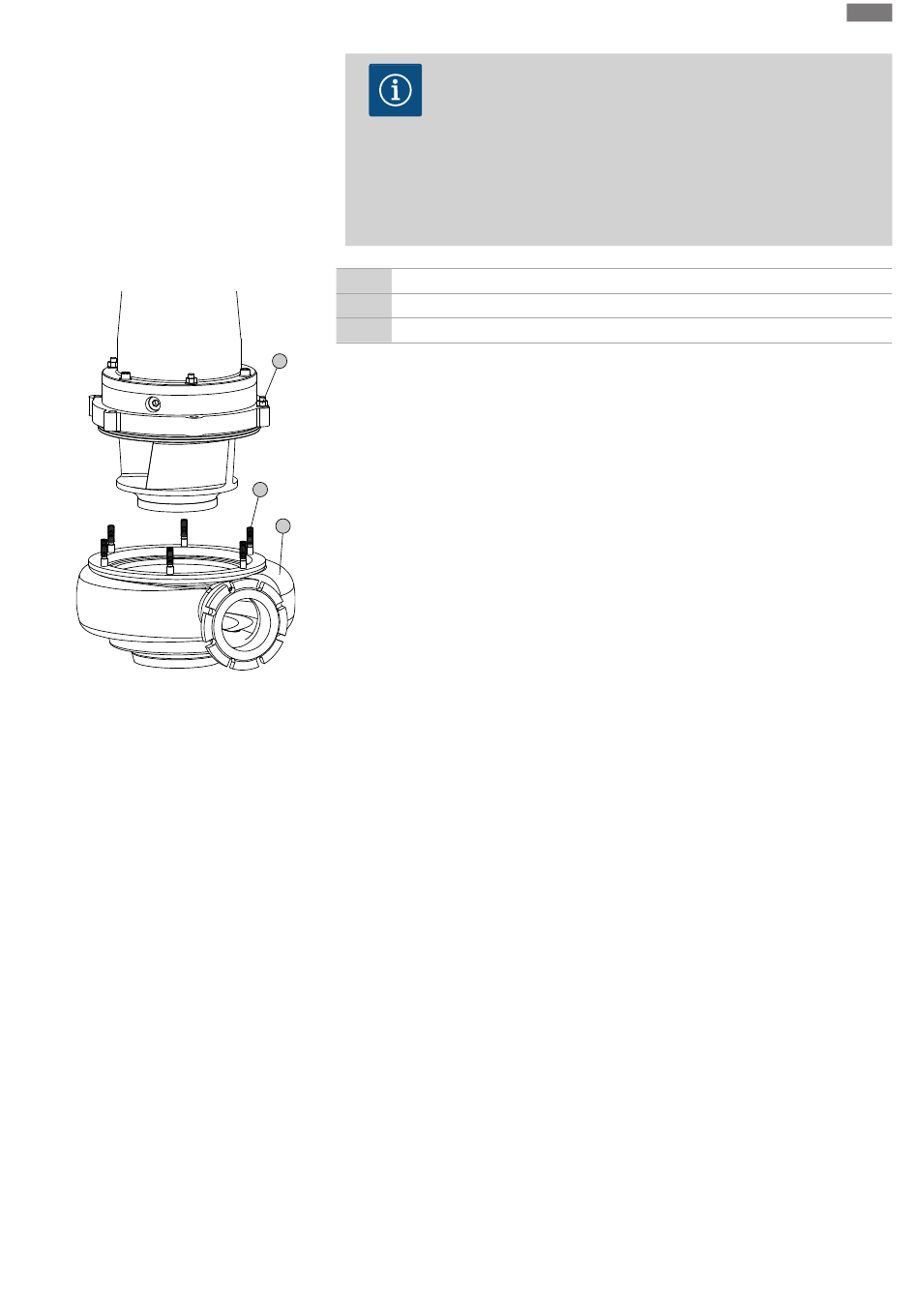

Fig. 17: Hydraulisch huis vervangen
Inbouw- en bedieningsvoorschriften • Wilo Motor FKT 20.2, 27.1, 27.2:, EMU FA, Rexa SUPRA, Rexa SOLID • Ed.02/2024-11
1
Zeskantmoeren voor bevestiging van de motor/het hydraulische systeem
2
Hydraulisch huis
3
Tapbouten
✓
Hijsmiddel met voldoende draagvermogen is aanwezig.
1
✓
De beschermingsuitrusting wordt gebruikt.
✓
Nieuw hydraulisch huis staat gereed.
✓
Waaier hoeft niet gedemonteerd te worden!
1.
Hijsmiddel met bijbehorend bevestigingsmiddel aan het bevestigingspunt van de pomp
bevestigen.
2.
Pomp verticaal neerzetten.
3
VOORZICHTIG! Als de pomp te snel wordt neergezet raakt het hydraulisch huis be-
2
schadigd. Zet de pomp langzaam op de zuigaansluiting!
LET OP! Als de pomp niet horizontaal op de zuigaansluiting kan worden neergezet,
moeten passende onderlegplaten worden neergelegd. De pomp moet in verticale po-
sitie staan, zodat de motor zonder problemen kan worden opgelicht.
3.
Positie motor/ hydraulisch systeem op de behuizing markeren.
4.
Zeskantmoeren op de motorflens losmaken en eraf draaien.
5.
Til de motor langzaam op en trek hem van het hydraulisch huis af.
VOORZICHTIG! Til de motor verticaal op en kantel hem niet! Bij het kantelen raken de
tapbouten beschadigd!
6.
Nieuwe dichtingsring op de motorflens plaatsen.
7.
Motor boven het nieuwe hydraulische huis zwenken.
8.
Laat de motor langzaam zakken. Let erop dat de markering van motor/hydraulisch sys-
teem overeenstemt en dat de tapbouten exact in de boringen ingevoerd worden.
9.
Zeskantmoeren erop draaien en de motor vast met het hydraulisch systeem verbinden.
LET OP! Let op de gegevens voor de aandraaimomenten in de bijlage!
▶
Hydraulisch huis vervangen. De pomp kan weer worden gemonteerd.
WAARSCHUWING! Als de pomp tijdelijk is weggezet en het hijsmiddel wordt gedemon-
teerd, zorg dan dat de pomp beveiligd is tegen omvallen en wegglijden!
GEVAAR
De demontage van de waaier is verboden!
Afhankelijk van de diameter van de waaier moet voor de demontage van
het hydraulische huis bij sommige pompen de waaier worden gedemon-
teerd. Controleer voor alle werkzaamheden of u de waaier moet demon-
teren. Als dit het geval is, neem dan contact op met de servicedienst! De
demontage van de waaier moet worden uitgevoerd door de servicedienst
of door een erkende reparateur.
nl
45
