Montage
ATTENTION

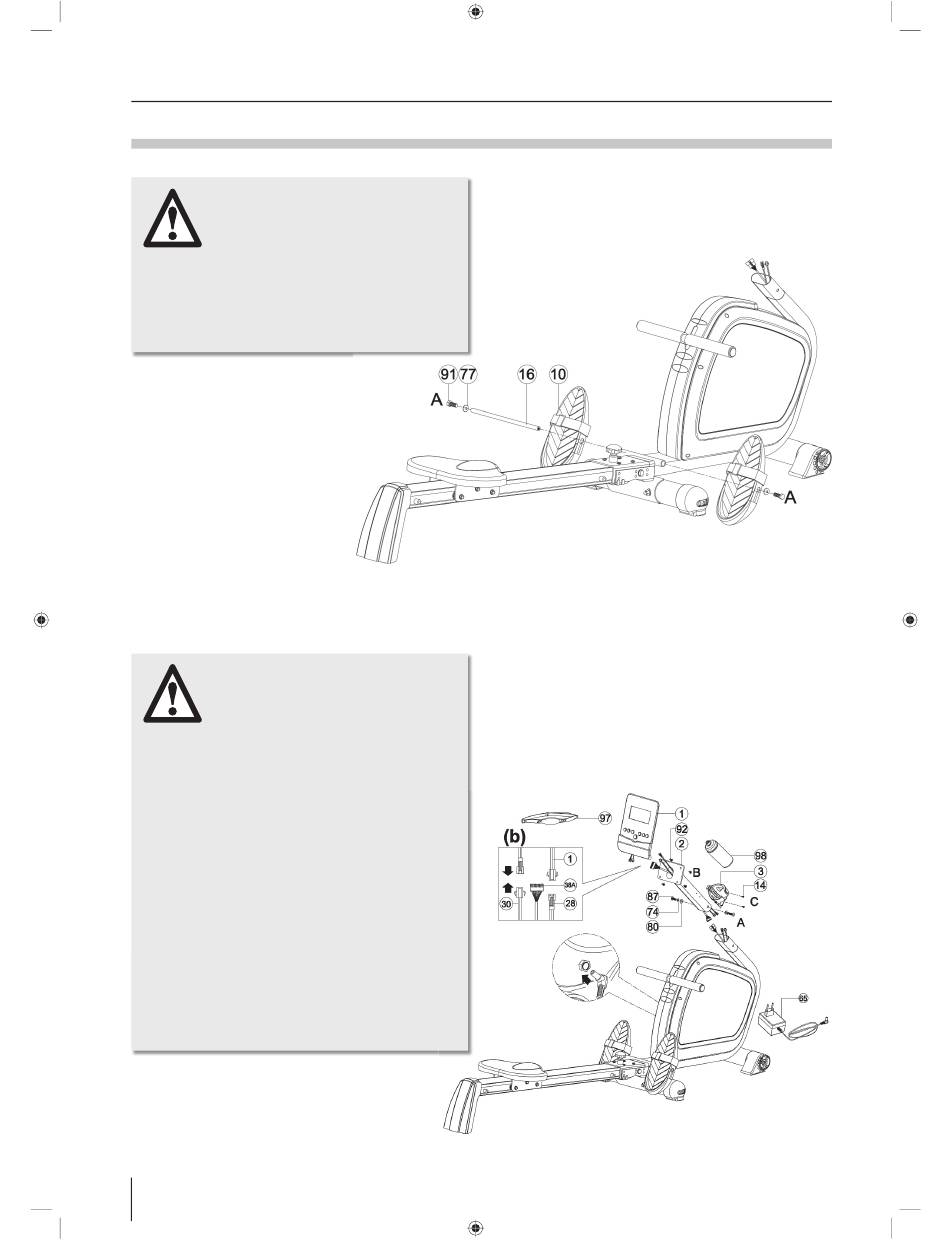

1. Montez les deux cale-pieds (10) comme indiqué sur
le châssis. Utilisez pour cela deux vis (91), deux ron-
delles d'appui (77), le goujon (16), ainsi que les deux
cale-pieds (10).
ATTENTION
1. Connectez les câbles supérieur et inférieur de l'ordi-
nateur au milieu du tube de châssis, comme indiqué
sur l'illustration.
2. Montez le tube de châssis (2) au moyen de deux vis
(87), deux rondelles-ressort (74) et deux rondelles
d'appui (80) sur le châssis.
3. Fixez le porte-bidon (3) sur le tube de châssis (2) au
moyen de deux vis (14).
4. Placez le bidon (98) dans le porte-bidon.
5. Connectez le câble de l'ordinateur avec l'écran (1) (cf.
ill. (b)).
6. Fixez l'écran (1) au moyen de quatre vis (92) sur la
plaque de maintien prévue à cet effet.
7. Enfi chez le connecteur du bloc-secteur (99) dans la
prise placée sur la face avant gauche de l'appareil.
8. Branchez ensuite le bloc-réseau (99) dans la prise
d'alimentation électrique. L'appareil est alors prêt à
l'emploi.
F-50
REX_Trainer_PX400E_13.indd F-50
REX_Trainer_PX400E_13.indd F-50
All manuals and user guides at all-guides.com
ÉTAPE 3
ÉTAPE 4
Montage
