14
Gelijkstromen met zeer grote waarden kunnen eveneens met de
PM 2440
worden gemeten door een weerstand met een bekende
waarde in de stroomkring op te nemen en de spanning over deze
weerstand te meten. De waarde van deze weerstand moet klein zijn
ten opzichte van de inwendige weerstand van de spanningsbron.
5. Isolatieweerstanden
Door zijn grote gevoeligheid is het apparaat uitstekend geschikt
voor het meten van isolatieweerstanden, b.v. de lekweerstand van
condensatoren. De te meten weerstand wordt in serie geschakeld
met een externe spanning van een bekende waarde; de stroom door
de weerstand wordt met de
PM 2440
gemeten.

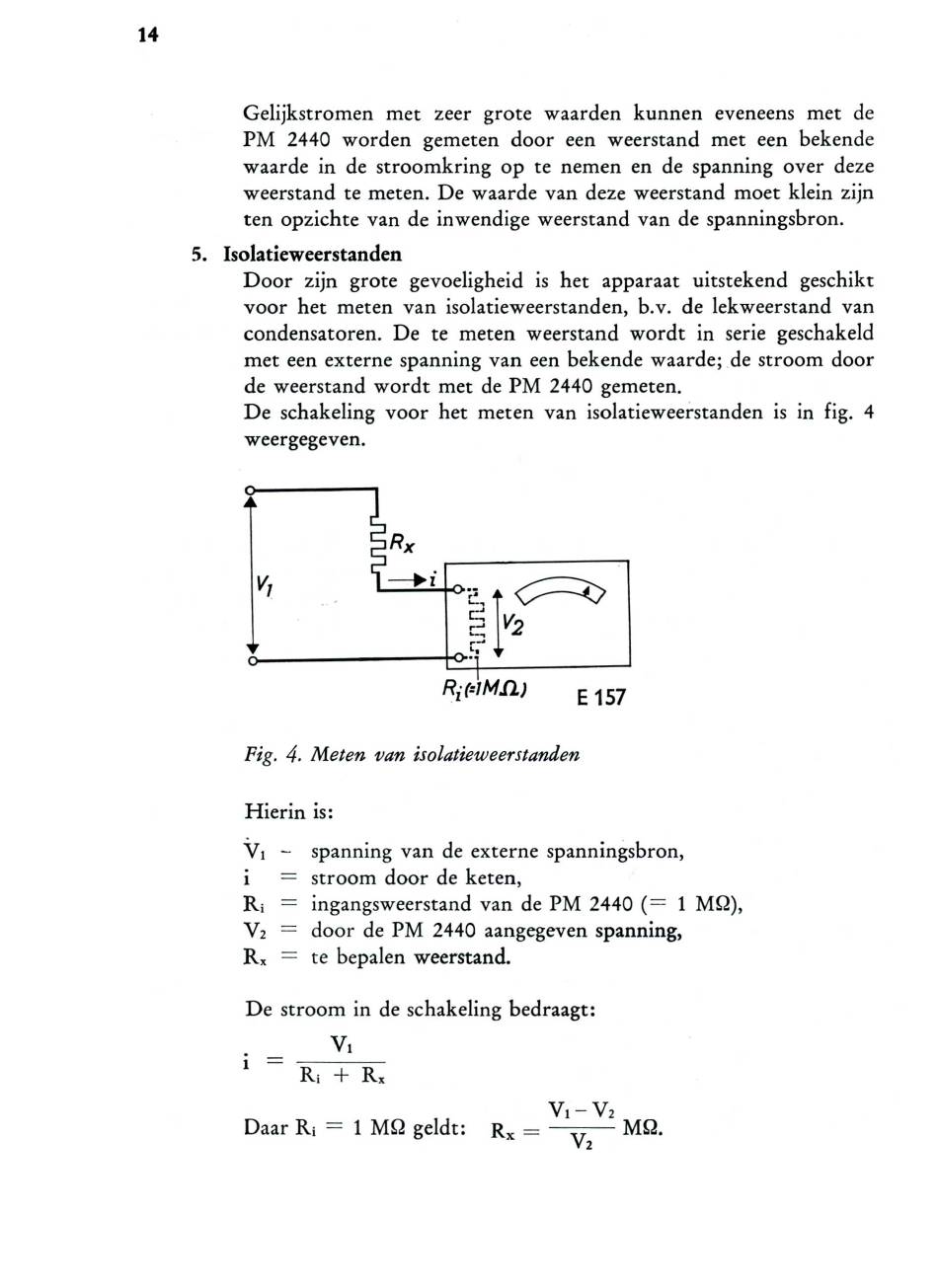

De schakeling voor het meten van isolatieweerstanden is in fig.
4
weergegeven.
Fig. 4. Meten van isolatieweerstanden
Hierin is:
V, - spanning van de externe spanningsbron,
i
=stroom door de keten,
R; = ingangsweerstand van de
PM 2440 (= 1 M52),
Vz = door de
PM 2440
aangegeven spanning,
Rx = te bepalen weerstand.
De stroom in de schakeling bedraagt:
V,
1
R; + Rx
V,-Vz
Daar R; =
1 MS2
geldt:
RX
—
Vz
MSZ.
