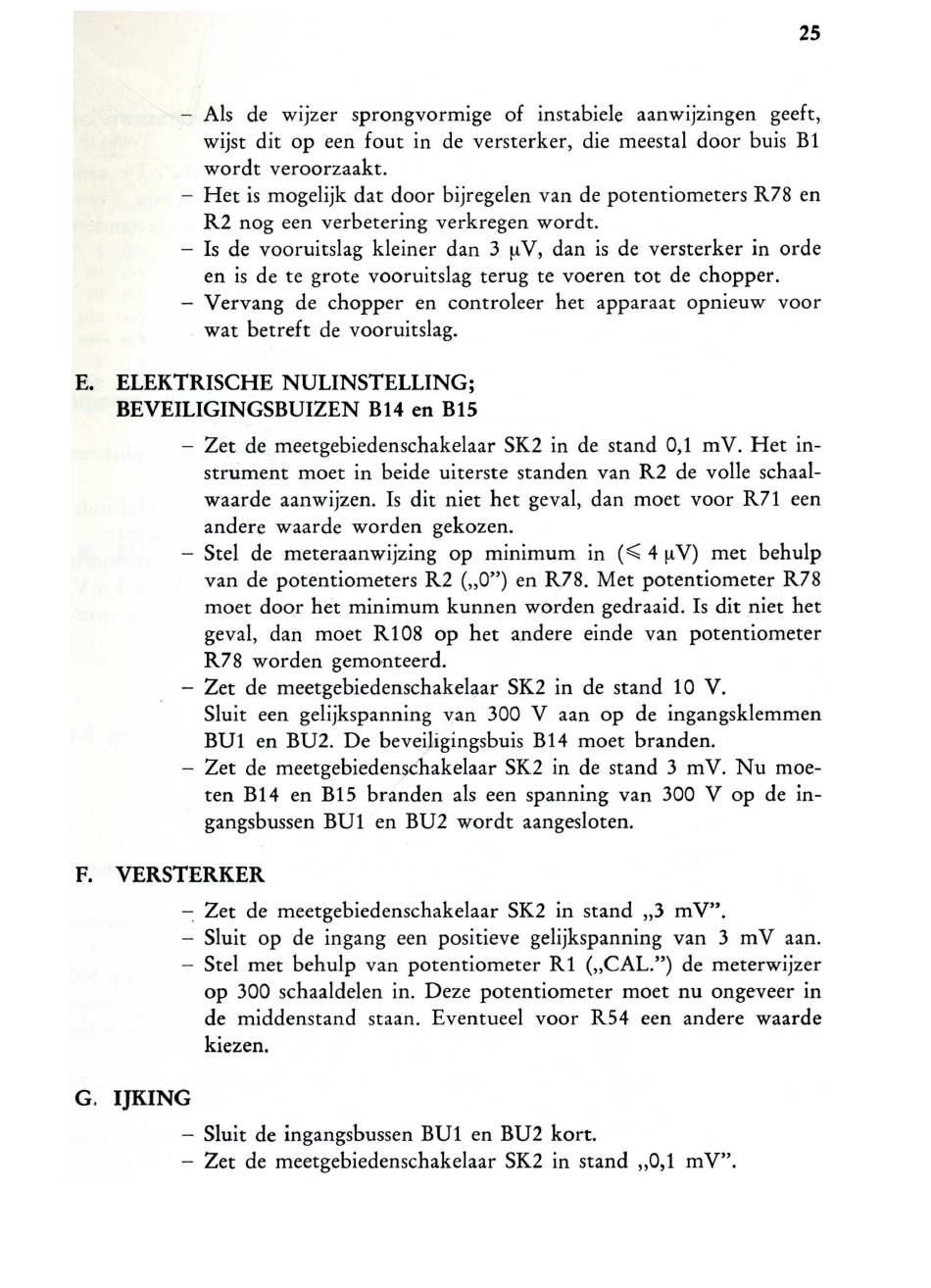

25
— Als de wijzer sprongvormige of instabiele aanwijzingen geeft,
wijst dit op een fout in de versterker, die meestal door buis B1
wordt veroorzaakt.
— Het is mogelijk dat door bijregelen van de potentiometers R78 en
R2 nog een verbetering verkregen wordt.
— Is de vooruitslag kleiner dan 3µV, dan is de versterker in orde
en is de te grote vooruitslag terug te voeren tot de chopper.
Vervang de chopper en controleer het apparaat opnieuw voor
wat betreft de vooruitslag.
E. ELEKTRISCHE NULINSTELLING;
BEVEILIGINGSBUIZEN B14 en B15
Zet de meetgebiedenschakelaar SK2 in de stand 0,1 mV. Het in-
strument moet in beide uiterste standen van R2 de volle schaal-
waarde aanwijzen. Is dit niet het geval, dan moet voor R71 een
andere waarde worden gekozen.
Stel de meteraanwijzing op minimum in (~ 4µV) met behulp
van de potentiometers R2 („0") en R78. Met potentiometer R78
moet door het minimum kunnen worden gedraaid. Is dit niet het
geval, dan moet R108 op het andere einde van potentiometer
R78 worden gemonteerd.
— Zet de meetgebiedenschakelaar SK2 in de stand 10 V.
Sluit een gelijkspanning van 300 V aan op de ingangsklemmen
BU1 en BU2. De beveiligingsbuis B14 moet branden.
Zet de meetgebiedenschakelaar SK2 in de stand 3 mV. Nu moe-
ten B14 en B15 branden als een spanning van 300 V op de in-
gangsbussen BU1 en BU2 wordt aangesloten.
F. VERSTERKER
- Zet de meetgebiedenschakelaar SK2 in stand „ 3 mV".
— Sluit op de ingang een positieve gelijkspanning van 3 mV aan.
— Stel met behulp van potentiometer R1 („CAL.") de meterwijzer
op 300 schaaldelen in. Deze potentiometer moet nu ongeveer in
de middenstand staan. Eventueel voor R54 een andere waarde
kiezen.
G, IJKING
— Sluit de ingangsbussen BU1 en BU2 kort.
— Zet de meetgebiedenschakelaar SK2 in stand „0,1 mV".
