Sla niet met een hamer of hard voorwerp tegen het vliegwiel omdat het vliegwiel
anders later tijdens bedrijf kan barsten.
Bij het testen op vonkvorming:
•
Gebruik een goedgekeurde bougietester.
•
Controleer niet op vonkvorming wanneer de bougie verwijderd is.
Kenmerken en bedieningselementen
Bedieningselementen van de motor
Vergelijk de illustratie (Afbeelding: 1, 2, 3, 4) met uw motor om uzelf vertrouwd te maken
met de plaats van de diverse functies en bedieningselementen.
A.
Motoridentificatienummers Model - Type - Code
B.
Bougie
C.
Luchtreiniger (zonder brandstoftank)
D.
Luchtreiniger (met brandstoftank)
E.
Peilstok
F.
Olievulopening
G.
Oliefilter (indien aanwezig)
H.
Olieaftapplug
I.
Oliedruksensor
J.
Vingerbescherming
K.
Elektrische starter
L.
Repeteerstarter (indien aanwezig)
M.
Carburateur - Carburateurmodellen
N.
Geluiddemper (indien aanwezig)
O.
Brandstofpomp
P.
1
Starterschakelaar
Q.
1
Gashendel
R.
1
Chokeregelaar
S.
Brandstoffilter (indien aanwezig)
T.
Brandstoftank (waar aanwezig)
U.
Brandstofkraan (indien aanwezig)
V.
Stopschakelaar (indien aanwezig)
W.
Oliekoeler (waar aanwezig)
X.
Brandstofpompmodule - EFI-modellen
Y.
Elektronische controlemodule - EFI-modellen
Z.
Brandstofinjector - EFI-modellen
1
Sommige motoren en apparatuur hebben afstandsbedieningen. Kijk in de
betreffende handleiding voor de locatie en de bediening van de afstandsbediening.
Gevarensymbolen en hun betekenis
Symbool
Betekenis
Motortoerental - SNEL
Motortoerental - STOP
Motor starten - Choke
GESLOTEN
1
1
Symbool
Betekenis
Motortoerental - LANGZAAM
AAN/UIT
Motor starten - Choke OPEN
Symbool
Betekenis
Brandstof
Bediening

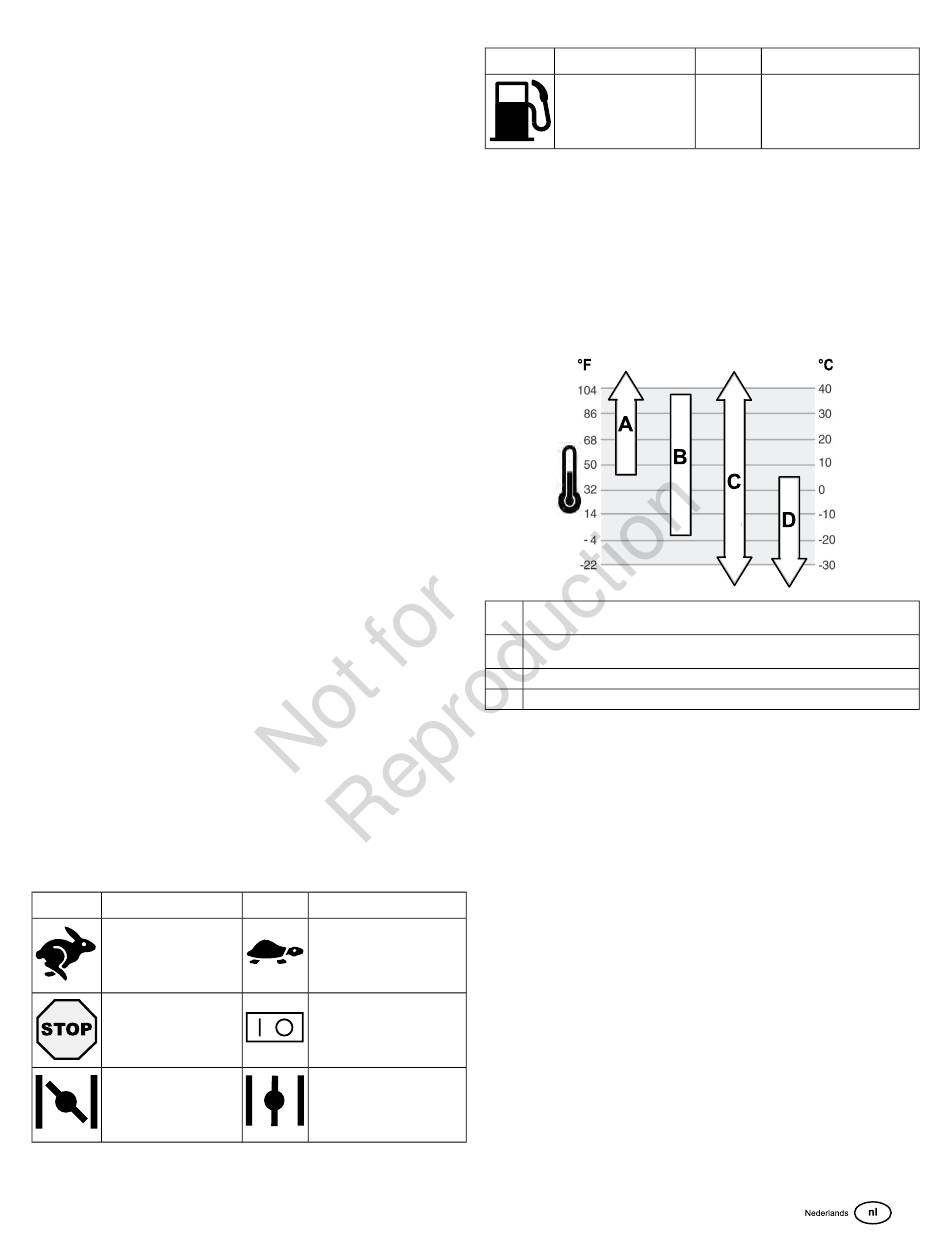

Aanbevelingen voor olie
Oliecapaciteit: Zie het deel Specificaties .
Voor de beste prestatie raden wij het gebruik van Briggs & Stratton Warranty
Certifiedoliesoorten aan. U kunt ook andere hoogwaardige soorten reinigingsolie gebruiken,
als deze geschikt zijn voor SF, SG, SH, SJ of hoger. Gebruik geen speciale additieven.
De buitentemperaturen bepalen de juiste olieviscositeit voor de motor. Bepaal met behulp
van de tabel de beste viscositeit voor het verwachte buitentemperatuurbereik.
A
SAE 30 - Onder 4°C (40°F) zal leidt gebruik van SAE 30 tot problemen bij het
starten.
B
10W-30 - Boven 27°C (80°F) kan het gebruik van 10W-30 leiden tot een hoger
olieverbruik. Controleer het oliepeil vaker.
C
Synthetisch 5W-30
D
5W-30
Oliepeil controleren
Zie Afbeelding: 5
Voordat de olie bijgevuld of gecontroleerd wordt
•
Zorg ervoor dat de motor waterpas staat.
•
Verwijder eventueel vuil uit het olievulgebied.
1.
Verwijder de peilstok (A, Afbeelding 5) en veeg deze met een schone doek af.
2.
Steek de peilstok volledig naar binnen (A, Afbeelding 5).
3.
Verwijder de peilstok en controleer het oliepeil. Het oliepeil is juist als het bovenaan
bij de indicator voor vol (B, Afbeelding 5) op de peilstok staat.
4.
Als het oliepeil laag is, voeg dan langzaam olie toe via de olievulopening (C,
Afbeelding 5). Voeg niet te veel brandstof toe. Wacht na het bijvullen één minuut
en controleer het oliepeil dan nogmaals.
5.
Steek de peilstok volledig naar binnen (A, Afbeelding 5).
Oliepeilcontrolesysteem (indien aanwezig)
Sommige motoren zijn voorzien van een oliepeilsensor. Als het oliepeil laag is, activeert
de sensor een waarschuwingslampje of wordt de motor uitgeschakeld. Schakel de motor
uit en voer deze stappen uit voordat u de motor weer start.
•
Zorg ervoor dat de motor waterpas staat.
•
Controleer het oliepeil. Zie het deel Oliepeil controleren .
•
Als het oliepeil laag is, moet u de juiste hoeveelheid olie toevoegen. Start de motor
en controleer of het waarschuwingslampje (indien aanwezig) niet is geactiveerd.
•
Als het oliepeil niet laag is, start de motor niet. Raadpleeg een erkende Briggs &
Stratton-dealer voor instructies over de afstelling voor grote hoogtes.
Symbool
Betekenis
81
