▶ Gascondensatieketel met de instelschroef [1] en een waterpas uitlij-
nen.
1

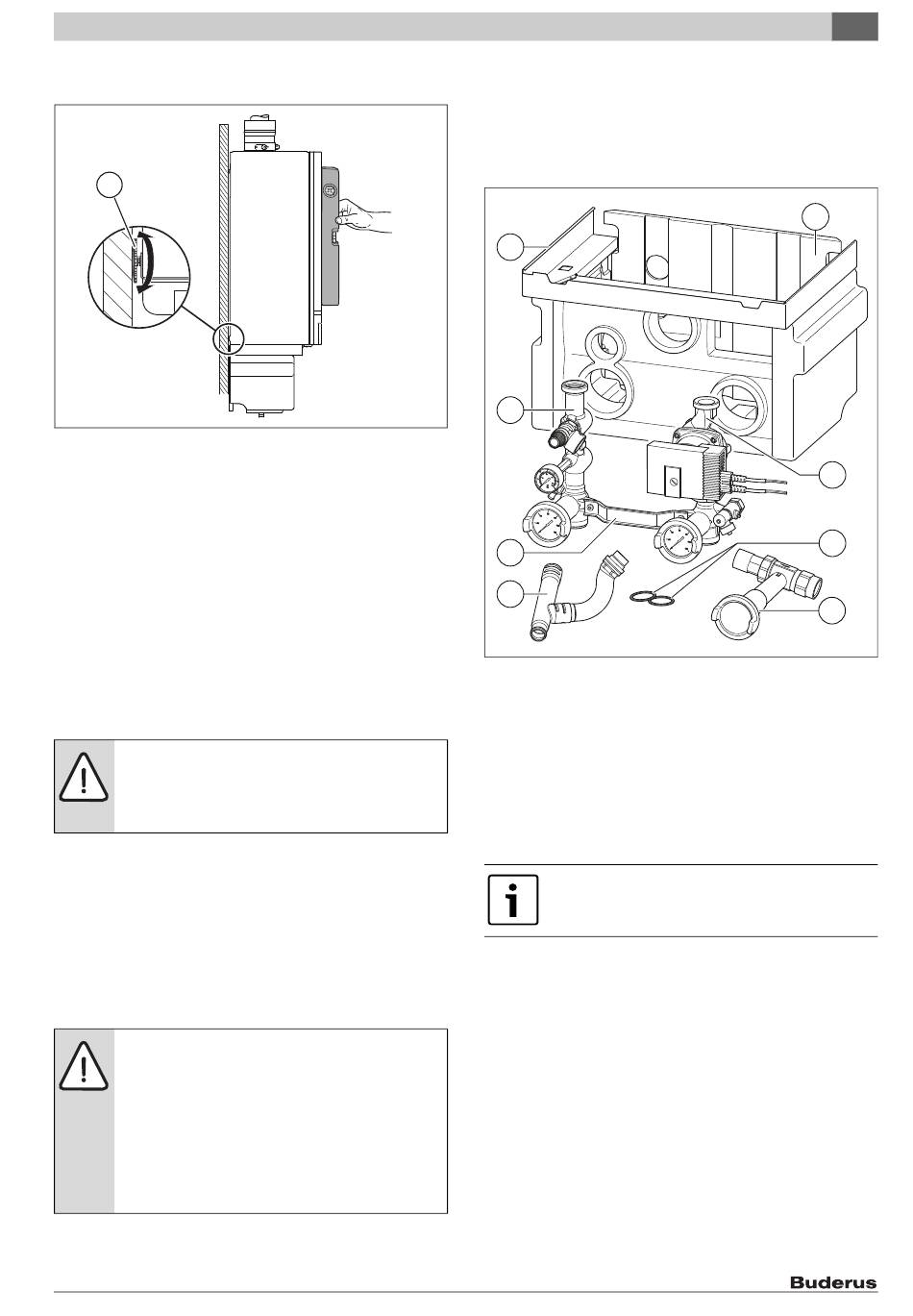

Afb. 11 Uitlijnen van de gascondensatieketel
Montage aan een cascadeframe
▶ Het ophangen van de gascondensatieketel in het cascadeframe is in
de installatiehandleiding van het cascadesysteem beschreven.
5.6
CO-melder voor nooduitschakeling van de cascade
Voor cascaden is een CO-melder met potentiaalvrij contact nodig, die bij
het vrijkomen van CO een alarm geeft en de cv-installatie uitschakelt.
▶ Respecteer de installatiehandleiding van de gebruikte CO-melder.
▶ CO-melder op cascademodule aansluiten (à installatiehandleiding
van de cascademodule).
▶ Bij gebruik van producten van andere fabrikanten voor het regelen
van de cascade: specificaties van de fabrikant voor het aansluiten
van een CO-melder aanhouden.
5.7
Beschermkappen verwijderen
OPMERKING: Waterschade.
De gascondensatieketel kan water bevatten. Dit kan er-
uit stromen bij het verwijderen van de beschermkappen.
▶ Houd emmer en dweil paraat.
▶ Beschermkappen van de aansluitingen aan de onderkant van de gas-
condensatieketel verwijderen.
5.8
Water- en gaszijde aansluiten
Om de gascondensatieketel op het water en het gas aan te sluiten zijn er
2 installatiemethoden:
• met behulp van de aansluitgroep (toebehoren) ( hoofdstuk 5.8)
• zonder aansluitgroep ( hoofdstuk 5.10).
5.9
Aansluitset (toebehoren) monteren
OPMERKING: installatieschade.
De pompaansluitgroep is voorzien van een
veiligheidsventiel.
▶ Controleer, of de activeringsdruk van het veiligheids-
ventiel en de bedrijfsdruk van de componenten van
de cv-installatie compatibel zijn.
▶ Indien nodig het veiligheidsventiel vervangen door
een veiligheidsventiel met een passende activerings-
druk.
In de aansluitgroep zijn de volgende componenten opgenomen:
• Gaskraan
Logamax plus GB162-70/85/100 V2 – 6720813438 (2021/07)
• Onderhoudskranen
• Manometer
• Thermometer
• Veiligheidsklep
• Pomp
• Vul- en aftapkraan
1
8
6 720 806 792-03.1TD
7
6
Afb. 12 Leveringsomvang aansluitgroep
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
5.9.1
Indien de gascondensatieketel in een cascadesysteem wordt toegepast:
▶ Gaskoppelingen uit de cascade-aansluitset vervangen door die uit de
leveringsomvang ( afb. 1, [10]).
▶ De bij de gaskoppelingen geleverde handleiding zorgvuldig doorle-
zen.
▶ De gasaansluiting op de gascondensatieketel met een goedgekeurd
afdichtingsmiddel [1] afdichten.
▶ Gaskraan G 1" in de gasleiding [2] monteren.
▶ De gasleiding spanningsvrij op de gaskraan aansluiten.
Toestelmantel (isolatie)
Achterwand (isolatie)
Retourleiding
Vlakke dichting 1½ " (2 × )
Gaskraan
T-stuk
Verbindingsstuk
Aanvoerleiding
Montage van de gaskraan
Bij oudere gasleidingen schade aan het gasregelblok
voorkomen.
▶ Een gasfilter in de gasleiding monteren.
Montage
5
2
3
4
5
6 720 807 034-028.1DDC
