11.9
Gas-luchtverhouding meten
OPMERKING: Beschadiging van de gascondensatieke-
tel door verkeerde instelling.
Het instellen van de gas-luchtverhouding mag bij afwij-
kende waarden alleen door de dienst na verkoop van Bu-
derus (My Service) worden gedaan. Neem voor meer
informatie contact op met de afdeling Aftersales My Ser-
vice ( achterkant van het document).
▶ Gascondensatieketel buiten bedrijf stellen.
▶ Sluit de gaskraan.
▶ Meetnippel voor de inspuitdruk [1] 2 omwentelingen losdraaien.

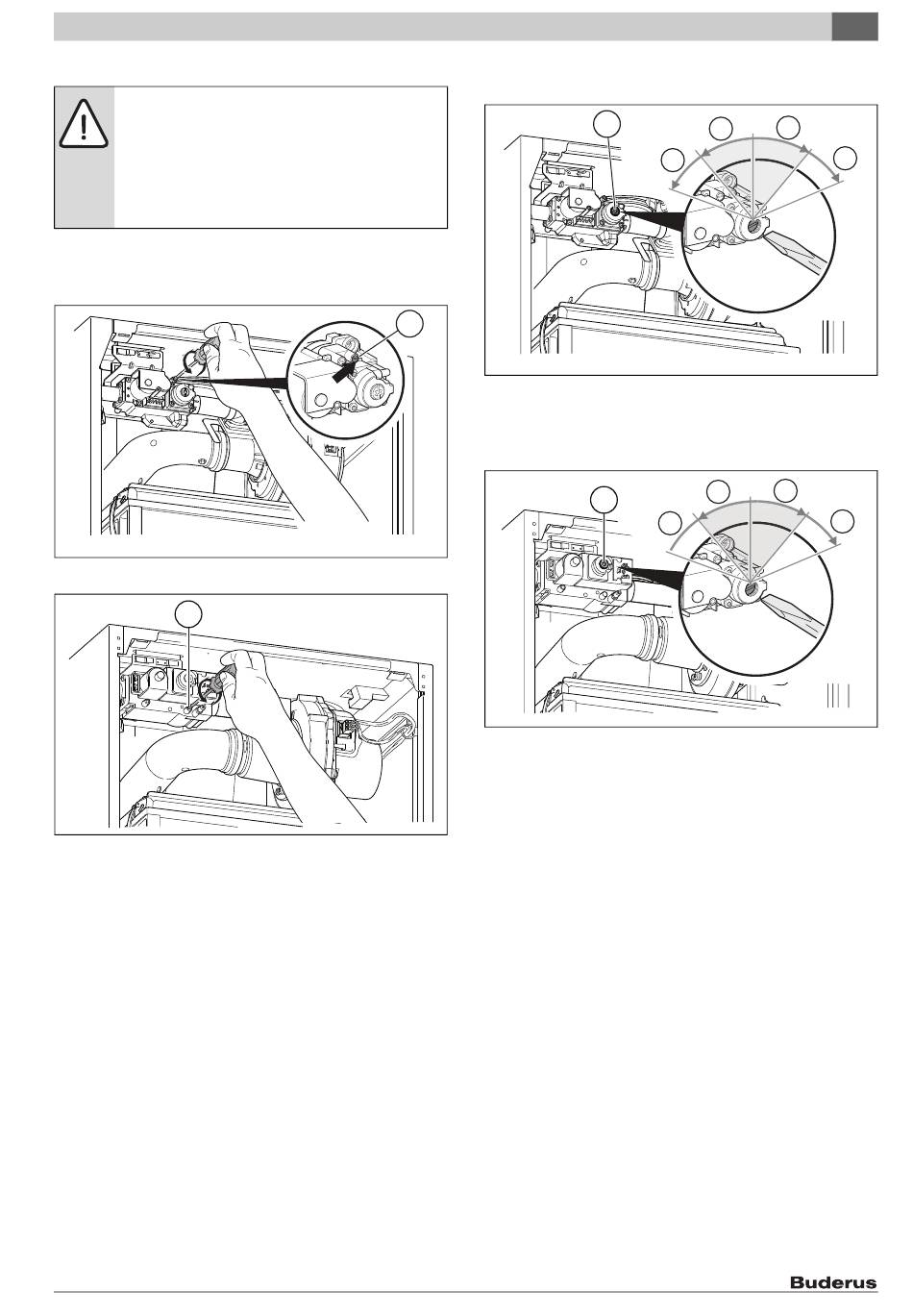

Afb. 70 Openen van de meetnippel inspuitdruk bij type 70
1
Afb. 71 Openen van de meetnippel inspuitdruk bij type 85 en type 100
▶ Manometer aansluiten.
▶ Manometer op "0" instellen.
Tijdens de meting de manometer op gelijke hoogte houden.
▶ Gaskraan openen.
▶ Gascondensatieketel in bedrijf stellen.
▶ Zorg ervoor, dat de gascondensatieketel zijn warmte kan afgeven.
▶ Schoorsteenvegerbedrijf starten ( hoofdstuk 7.3).
▶ Warmtevermogen op de kleinste waarde (deellast) instellen.
▶ Gas-luchtverhouding meten.
Dit drukverschil moet bij deellast tussen -10 en 0 Pa (-0,10 en 0,00
mbar) liggen. Het nominale drukverschil bedraagt -5 Pa (-0,05 mbar).
▶ Kap van de instelschroef verwijderen.
Logamax plus GB162-70/85/100 V2 – 6720813438 (2021/07)
▶ Gas-luchtverhouding bijstellen op de fabrieksinstelling -5 Pa (-0,05
mbar).
1
Afb. 72 Instelling van de gas-luchtverhouding bij type 70
[1]
[2]
[3]
6 720 807 034-67.1DDC
Afb. 73 Instelling van de gas-luchtverhouding bij type 85 en type 100
[1]
[2]
[3]
▶ Meetwaarde in het onderhoudsprotocol invullen
6 720 807 034-066.1DDC
( hoofdstuk 11.15, pagina 32).
▶ Schoorsteenvegerbedrijf uitschakelen.
▶ Gascondensatieketel buiten bedrijf stellen.
▶ Sluit de gaskraan.
▶ Verwijder de manometer.
▶ Meetnippel sluiten.
▶ Kap weer op de instelschroef aanbrengen.
▶ Gaskraan openen.
▶ Gascondensatieketel in bedrijf stellen.
11.10 CO/CO
Zie hoofdstuk 8.11 "CO- en CO2-gehalte meten".
11.11 Rookgas-terugslagklep controleren
Wanneer in de gascondensatieketel een overdrukcascadesysteem is
aangebracht, moet de rookgas-terugslagklep worden gecontroleerd.
▶ Inspectieopening [1] van de rookgas-terugslagklep openen.
▶ Rookgas-terugslagklep [2] op slijtage, schade of vervuiling controle-
ren en indien nodig vervangen.
Inspectie en onderhoud
1
-10 Pa
2
-15 Pa
Kap
Drukverschil is fout
Drukverschil is goed
1
-10 Pa
2
Kap
Drukverschil is fout
Drukverschil is goed
-gehalte meten
2
11
-5 Pa
3
3
0 Pa
2
5 Pa
6 720 807 034-70.1DDC
-5 Pa
3
3
0 Pa
2
6 720 807 034-071.1DDC
31
