8.10
Gas-luchtverhouding meten
OPMERKING: Beschadiging van de gascondensatieke-
tel door verkeerde instelling.
De betrouwbaarheid van het gasregelblok is dusdanig
hoog, dat instellen niet nodig is:
▶ De gas-luchtverhouding mag alleen gemeten wor-
den.
▶ Wanneer de meetwaarde buiten de aangegeven
waarden ligt, moet het gasregelblok worden vervan-
gen.
▶ Gascondensatieketel buiten bedrijf stellen.
▶ Sluit de gaskraan.
▶ Meetnippel voor de inspuitdruk [1] 2 omwentelingen losdraaien.

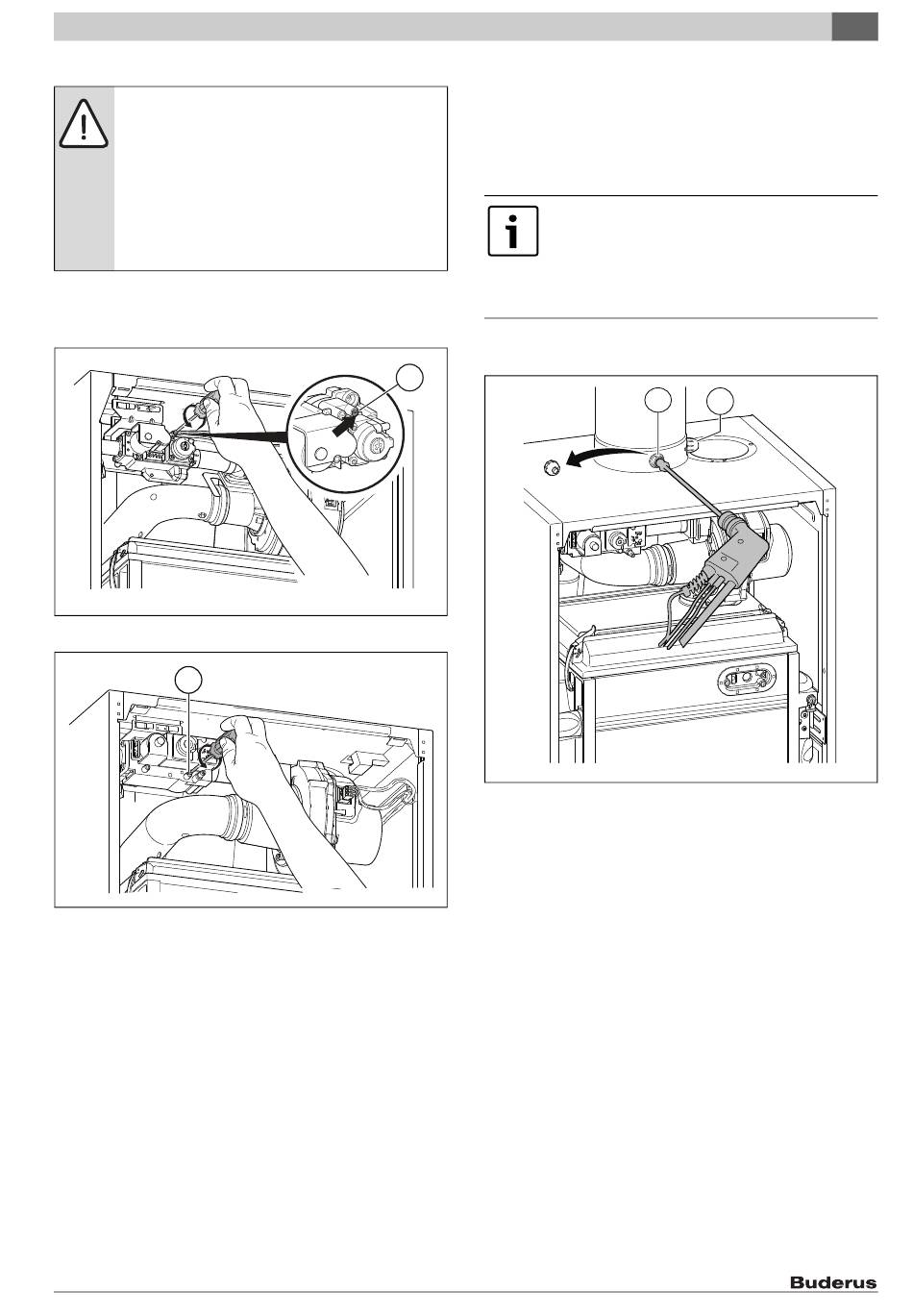

Afb. 50 Openen van de branderdruknippel bij type 70
1
Afb. 51 Openen van de branderdruknippel bij type 85 en type 100
▶ Manometer aansluiten.
▶ Manometer op "0" instellen.
Tijdens de meting de manometer op gelijke hoogte houden.
▶ Gaskraan openen.
▶ Gascondensatieketel in bedrijf stellen.
▶ Zorg ervoor, dat de gascondensatieketel zijn warmte kan afgeven.
▶ Schoorsteenvegerbedrijf starten ( hoofdstuk 7.3).
▶ Warmtevermogen op de kleinste waarde (deellast) instellen.
▶ Gas-luchtverhouding meten.
Dit drukverschil moet bij deellast tussen -10 en 0 Pa (-0,10 en 0,00
mbar) liggen. Buiten deze waarden moet het gasregelblok worden ver-
vangen.
▶ Meetwaarde in het onderhoudsprotocol invullen
( hoofdstuk 11.15, pagina 32).
▶ Schoorsteenvegerbedrijf uitschakelen.
▶ Gascondensatieketel buiten bedrijf stellen.
Logamax plus GB162-70/85/100 V2 – 6720813438 (2021/07)
▶ Sluit de gaskraan.
▶ Verwijder de manometer.
▶ Meetnippel sluiten.
▶ Gaskraan openen.
▶ Gascondensatieketel in bedrijf stellen.
8.11
▶ Gascondensatieketel buiten bedrijf stellen.
▶ Kap van het rookgasmeetpunt [1] verwijderen.
1
6 720 807 034-67.1DDC
Afb. 52 Kap van het rookgasmeetpunt verwijderen
[1]
[2]
▶ Rookgasanalyseapparaat op het meetpunt aansluiten.
▶ Gascondensatieketel in bedrijf stellen.
6 720 807 034-066.1DDC
▶ Zorg ervoor, dat de gascondensatieketel zijn warmte kan afgeven.
▶ Schoorsteenvegerbedrijf starten ( hoofdstuk 7.3).
▶ CO-gehalte meten.
▶ Oorzaak van een eventueel hoog CO-gehalte bepalen en verhelpen.
▶ CO-gehalte in het onderhoudsprotocol invullen
( hoofdstuk 11.15).
▶ Warmtevermogen op 100% instellen.
▶ CO
▶ CO
( hoofdstuk 11.15).
▶ Warmtevermogen op deellast instellen.
▶ CO
▶ CO
( hoofdstuk 11.15).
▶ Schoorsteenvegerbedrijf uitschakelen.
▶ Gascondensatieketel buiten bedrijf stellen.
▶ Rookgasanalyseapparaat verwijderen.
▶ Kap van het rookgasmeetpunt monteren.
▶ Gascondensatieketel in bedrijf stellen.
CO- en CO
-gehalte meten
2
Uitgaande van een verbranding met luchtoverschot
moet het CO-gehalte van het rookgas, bij maximaal cv-
vermogen, lager zijn dan 110 mg/kWh. Wanneer het CO-
gehalte hoger is dan 110 mg/kWh, moet de oorzaak wor-
den gezocht in vervuiling van de brander, een defect van
de brander of recirculatie van de rookgassen.
1
Rookgasmeetpunt
Luchttoevoermeetpunt
-gehalte meten.
2
-gehalte in het onderhoudsprotocol invullen
2
-gehalte meten.
2
-gehalte in het onderhoudsprotocol invullen
2
Inbedrijfstelling
8
2
6 720 807 034-63.2DDC
