5
Montage
1
2

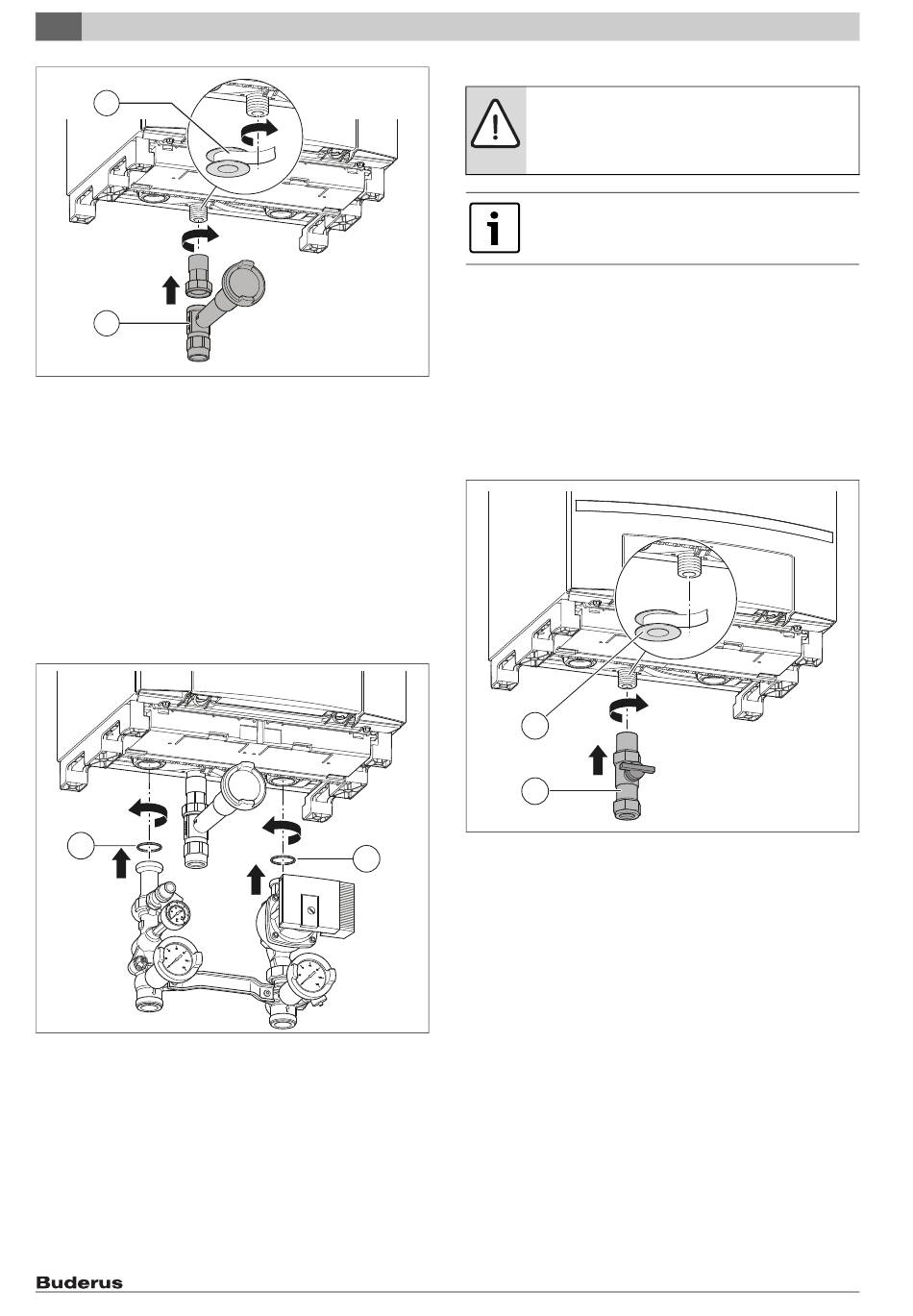

Afb. 13 Montage van de gaskraan
[1]
Dichtmiddel
[2]
Gaskraan
5.9.2
Montage van de aansluitgroep
▶ Aanbrengen van de met de gascondensatieketel meegeleverde
schroefverbinding ( afbeelding 1, [8]) op de aanvoer- en retour-
aansluiting van de gascondensatieketel.
▶ Aansluitgroep op de aanvoer- en de retouraansluiting van de gascon-
densatieketel aansluiten.
▶ Hiervoor de bij de levering inbegrepen vlakke dichtingen [1] gebrui-
ken.
▶ Aanvoer- en retourleiding spanningsvrij met de aansluitgroep verbin-
den. De minimale diameter van de aanvoer- en retourleiding moet
1½ " (Ø 35 mm) bedragen.
1
Afb. 14 Montage van de aansluitgroep
14
5.10
▶ Aanvoer- en retourleiding spanningsvrij met de gascondensatieketel
verbinden. De minimale diameter van de aanvoer- en retourleiding
moet 1½ " (Ø 35 mm) bedragen.
5.10.1 Aansluiten gaszijde
6 720 807 034-06.1DDC
▶ Gas volgens de Belgische Norm NBN D51-003 of
NBN D51-006 aansluiten.
▶ De gasaansluiting op de gascondensatieketel met een goedgekeurd
afdichtingsmiddel [1] afdichten.
▶ Een gaskraan [2] met een minimale diameter van 1" monteren.
▶ De gasleiding spanningsvrij op de gaskraan aansluiten.
Afb. 15 Montage van de gaskraan
1
[1]
[2]
5.10.2 Pomp monteren
▶ Keuze van een pomp op basis van de technische gegevens ( tab. 2,
pagina 9).
▶ Houd rekening met de vereiste volumestroom ( tab. 7, pagina 10).
Wanneer geen open verdeler wordt gebruikt:
▶ Een pomp kiezen, die bij de vereiste volumestroom minstens 200
6 720 807 034-009.1DDC
mbar restopvoerhoogte heeft.
▶ Pomp [6] in de retourleiding [5] monteren.
Aansluiten cv-leidingen (zonder aansluitgroep)
OPMERKING: Schade aan het toestel door een te hoge
bedrijfsdruk.
▶ Tussen de gascondensatieketel en de afsluitkraan
een veiligheidsklep monteren.
Om het onderhoud te vergemakkelijken:
▶ een servicekraan in de aanvoer- en retourleiding
monteren.
1
2
Dichtmiddel
Gaskraan
Logamax plus GB162-70/85/100 V2 – 6720813438 (2021/07)
6 720 807 034-005.1DDC
