Systeemkaart
De systeemkaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de simkaart.
3. Verwijder de onderplaat.
4. Verwijder de
M.2 2230
5. Verwijder de
5G WWAN-kaart
6. Verwijder de luidsprekers.
7. Verwijder de koelplaat.
Over deze taak
De onderstaande afbeeldingen geven de connectoren van de systeemkaart weer.

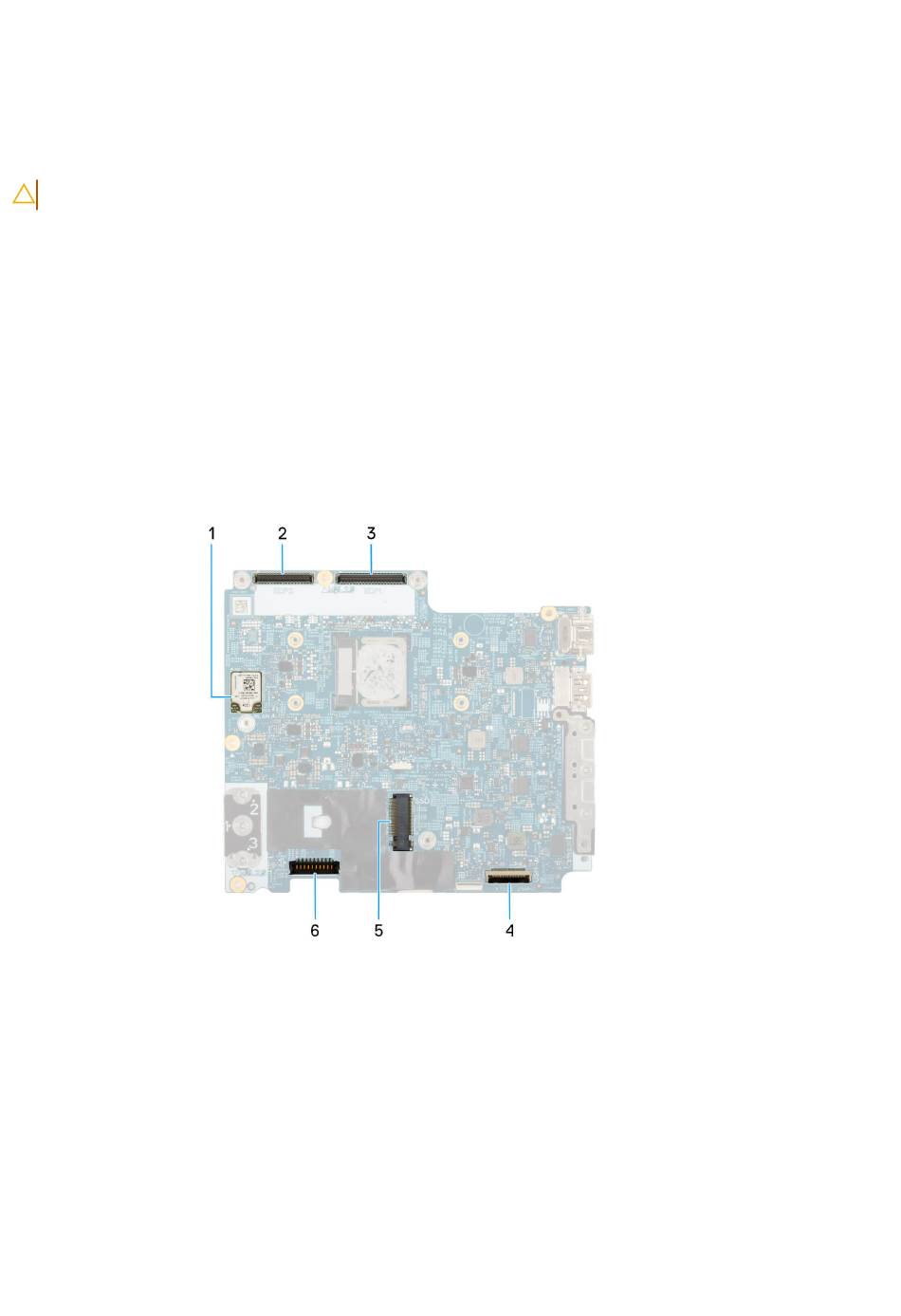

Afbeelding 48. Systeemkaartconnectors
1. Draadloze kaart (WLAN)
2. Connector van de beeldschermkabel (LCD1)
3. Connector voor sensorkaartkabel
4. Connector voor USH-kabel
5. Connector van de kabel voor de luidspreker (SPK1)
6. Slot voor SSD
7. Connector van batterijkabel (BATT1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
of
M.2 2280
SSD, indien van toepassing.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
werken.
97
