Systeemkaart; De Systeemkaart Verwijderen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen

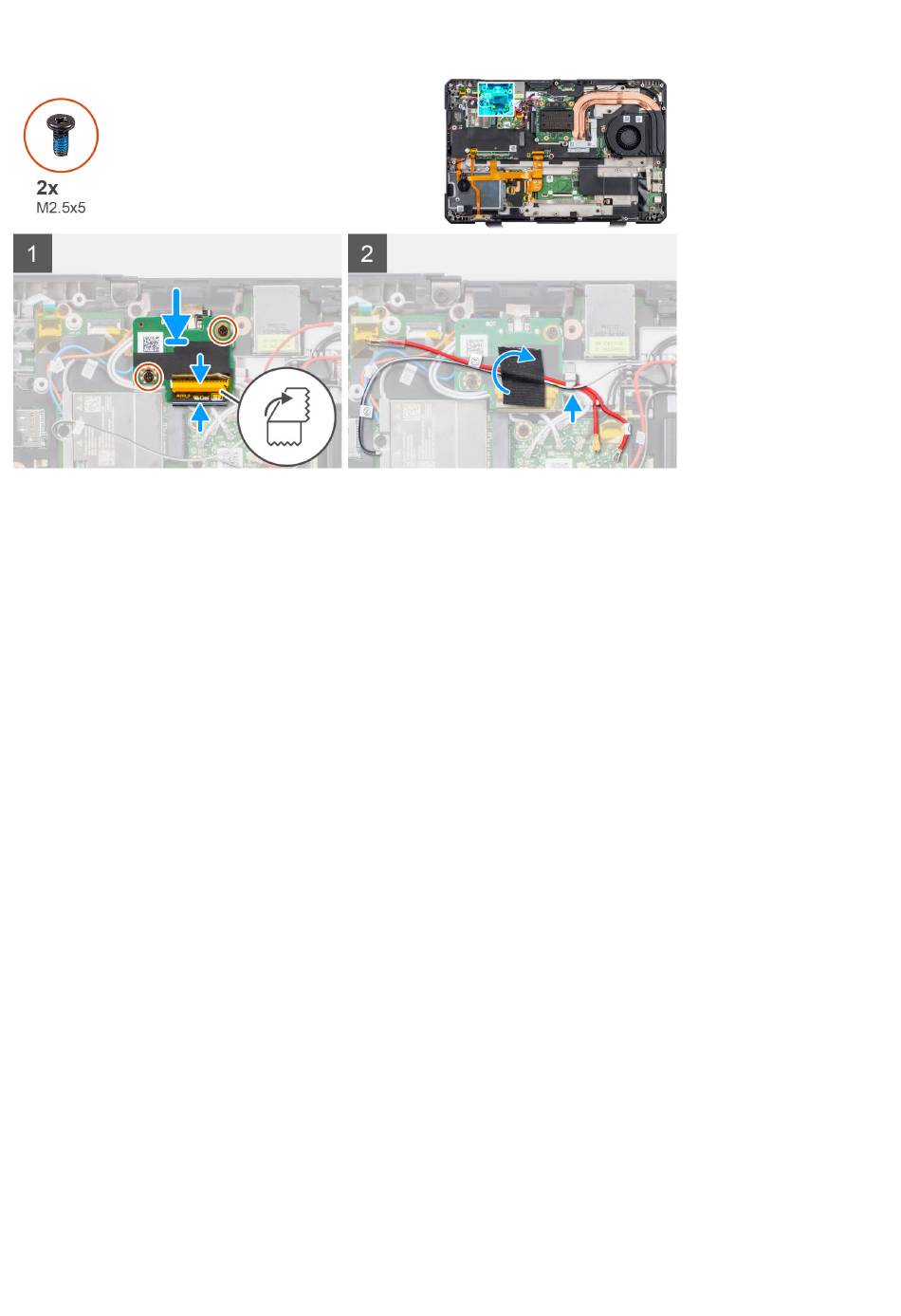

1. Plaats de twee schroeven (M2.5x5) terug waarmee de achterste I/O-kaart aan de systeemkaart wordt bevestigd en sluit de platte
bedrukte kabel van de achterste I/O-kaart aan.
Bevestig de platte bedrukte kabel van de achterste I/O-kaart met kapton-tape aan de connector.
2. Leid de kabel met behulp van de geleiders op het systeemchassis en plak het plakband op de achterste I/O-kaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de
primaire M.2 2280 SSD
3. Installeer de batterij.
4. Volg de procedure in
Nadat u in de computer hebt
Systeemkaart
De systeemkaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder het toetsenbord.
5. Verwijder de onderplaat.
6. Verwijder de
Wi-Fi
I/O-kaart.
7. Verwijder de WLAN-kaart.
8. Verwijder de WWAN-kaart.
9. Verwijder de
dock
I/O-kaart.
10. Verwijder de
achterste
11. Verwijder de ventilator.
12. Verwijder de
koelplaat (UMA)
66
Onderdelen verwijderen en plaatsen
of de
primaire M.2 2230
of de
primaire M.2 2230
I/O-kaart.
of de
koelplaat
(afzonderlijk).
SSD.
gewerkt.
werken.
SSD.
