Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de simkaart.
3. Verwijder de onderplaat.
Over deze taak
De volgende afbeeldingen geven de locatie van de ventilator aan en bieden een visuele weergave van de verwijderingsprocedure.

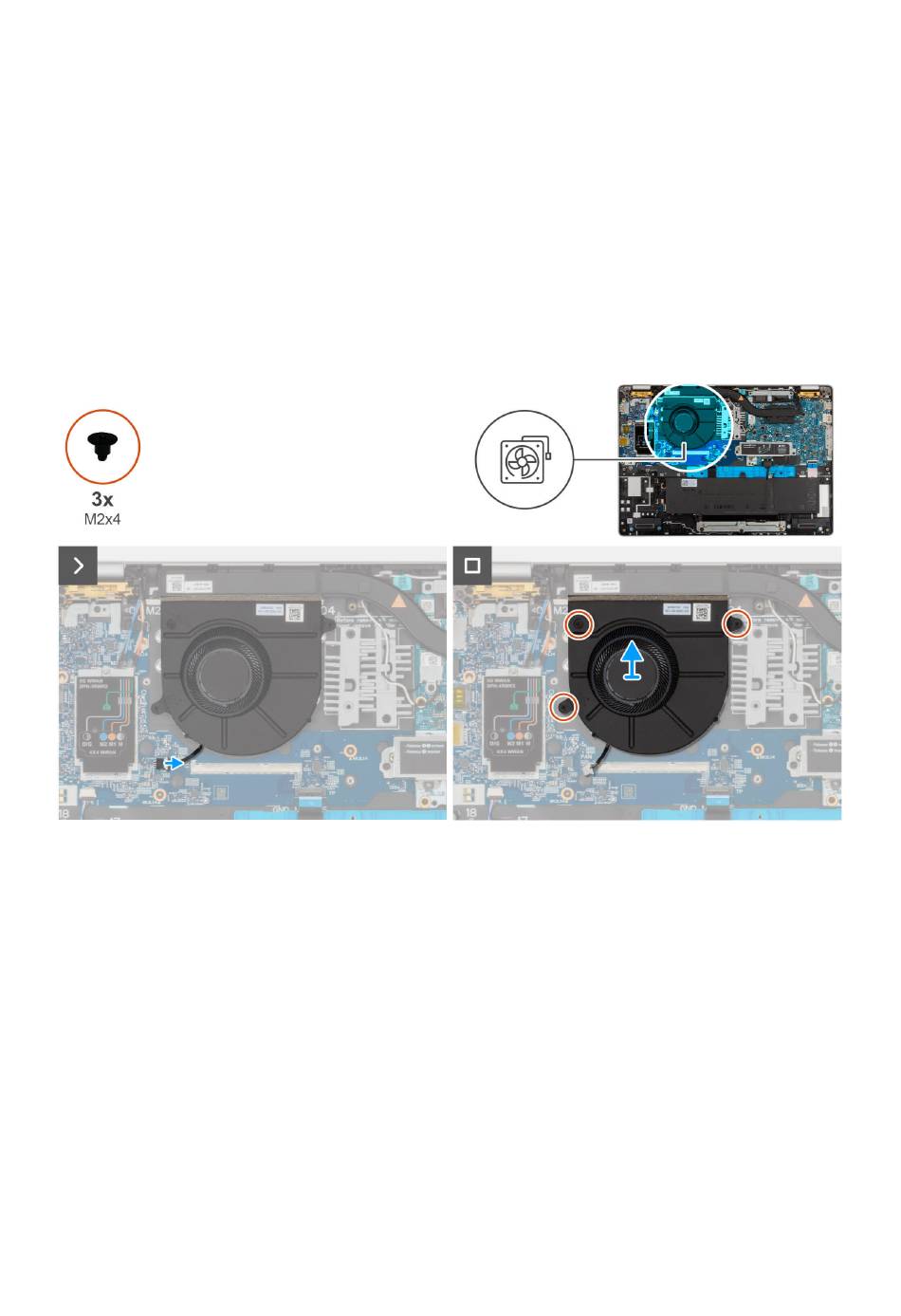

Afbeelding 19. De ventilator verwijderen
Stappen
1. Koppel de ventilatorkabel los van de connector (FAN1) op de I/O-kaart.
2. Verwijder de ventilatorkabel uit de kabelgeleiders op de palmsteuneenheid.
3. Verwijder de drie schroeven (M2x4) waarmee de ventilator aan de palmsteuneenheid is bevestigd.
4. Verwijder de ventilator uit de palmsteunassemblage.
De ventilator installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de ventilator aan en bieden een visuele weergave van de installatieprocedure.
