Voorwaarden voor de montage
5.4
Hellingshoek van de collectoren
De hellingshoek van de collectoren is afhankelijk van het toepassingsge-
bied en van de dakhelling. Uit het toepassingsgebied, dakhelling en hel-
lingshoek wordt de hoek van de collectorsteunen bepaald.

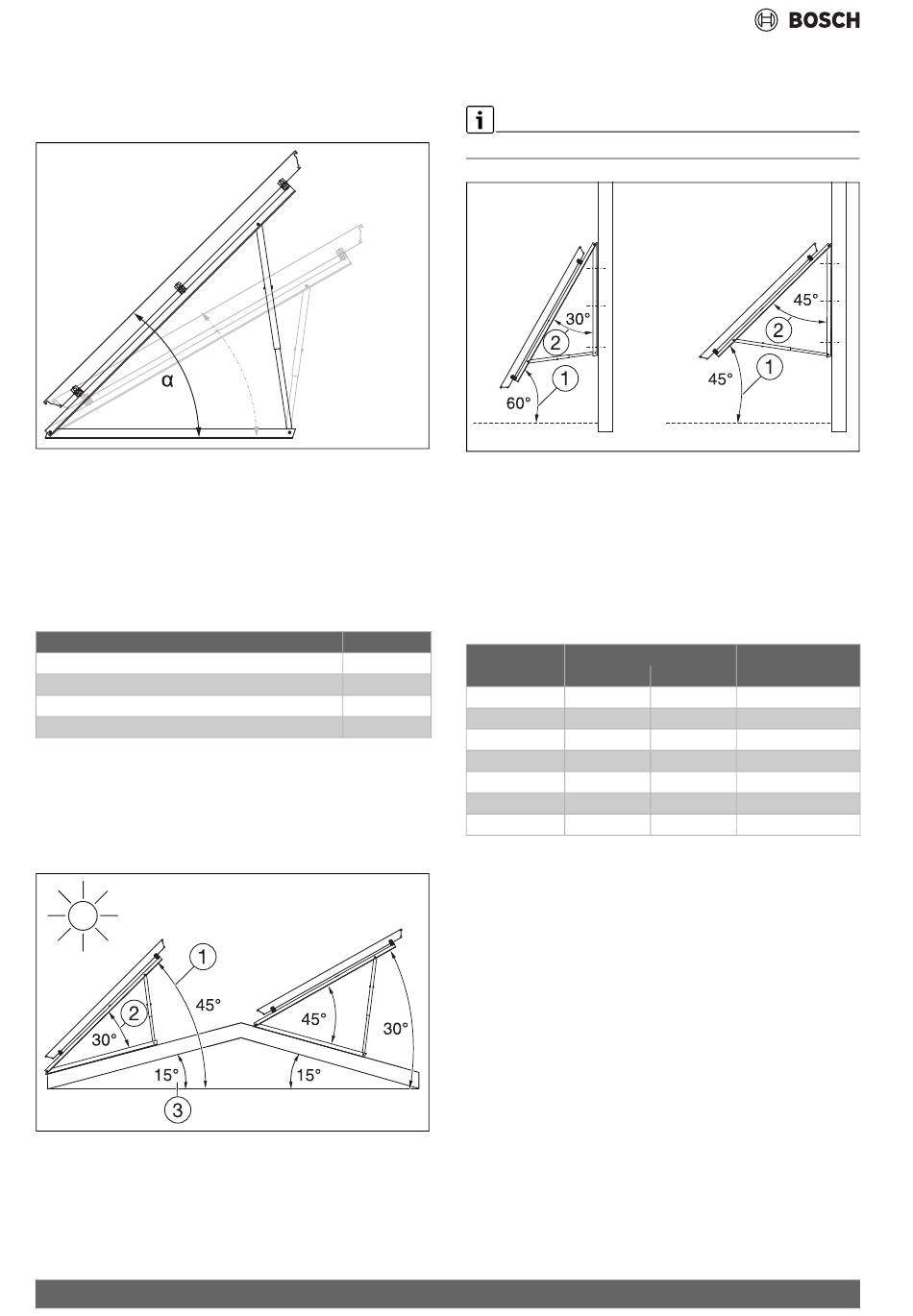

Afb. 16 Hellingshoek van de collectoren
[]
Hellingshoek
Hellingshoekbereik bepalen
De verschillende toepassingsgebieden van solarinstallaties hebben ver-
schillende hellingshoekbereiken, die afhankelijk van het jaargetijde een
optimale solaropbrengst waarborgen.
▶ Hellingshoek conform toepassingsbereik bepalen. Hellingshoeken
onder 30° en boven 60° zijn niet toegestaan.
Toepassingsgebied
Warm water
Warm water en kamerverwarming
Warm water en zwembad
Warm water en kamerverwarming en zwembad
Tabel 9
Hellingshoek en hoek op schuine daken bepalen
• Bij licht schuine daken op het zuiden:
Hoek [2] = hellingshoek [1] – dakhelling [3]
• Bij licht schuine daken op het noorden:
Hoek [2] = hellingshoek [1]+ dakhelling [3]
Afb. 17 Hellingshoek op schuine daken
[1]
Hellingshoek van de collector (absolute hoek ten opzichte van de
horizontaal)
[2]
Hoek van de collectorsteunen
[3]
Dakhelling (maximaal 25°)
10
Hellingshoek en hoek op de gevel bepalen
Bij gevelmontage: hoek [2]= 90° – hellingshoek[1]
De hellingshoek moet tussen 45° en 60° liggen!
0010017118-01
Afb. 18 Hellingshoek op gevels
[1]
Hellingshoek van de collector (absolute hoek ten opzichte van de
horizontaal)
[2]
Hoek van de collectorsteunen
5.5
Benodigde ruimte op het dak
Afstand tussen collectorrijen bepalen
De minimale afstand X tussen de collectorrijen resulteert uit de hellings-
hoek van de collectoren.
Hellingshoek
Hellingshoek
30 - 45°
45 - 60°
30°
30 - 45°
35°
45 - 60°
40°
45°
50°
55°
60°
Tabel 10 Afstand tussen de collectorrijen, bij minimale zonnestand (plat
dak 17°; gevel 61°)
▶ Lees afstand X af uit de tabel of bepaal deze met de formule.
▶ Bij velden met meerdere rijen de afstand X aanhouden, zodat geen
beschaduwing kan optreden.
0010017119-01
Afstand X plat dak
Afstand X gevel
Verticaal
Horizontaal
5,43 m
2,94 m
5,85 m
3,17 m
6,22 m
3,37 m
6,55 m
3,55 m
6,83 m
3,70 m
7,06 m
3,82 m
7,23 m
3,92 m
SO 7000 TF – 6720820971 (2023/03)
0010017120-01
Horizontaal
--
--
--
2,33 m
2,26 m
2,18 m
2,08 m
