Montage van de collectorsteunen
Gevelmontage van de collector
▶ Gat in de onderste rail [1] en bijbehorende gat in de bovenste rail kie-
zen:
– Hoek van 35° - 45°: in bovenste rail gat uit bereik [2] kiezen.
– Hoek 30°: in bovenste rail gat [3] kiezen, onderste rail boven met
140 mm inkorten en onderste gat [4] kiezen.

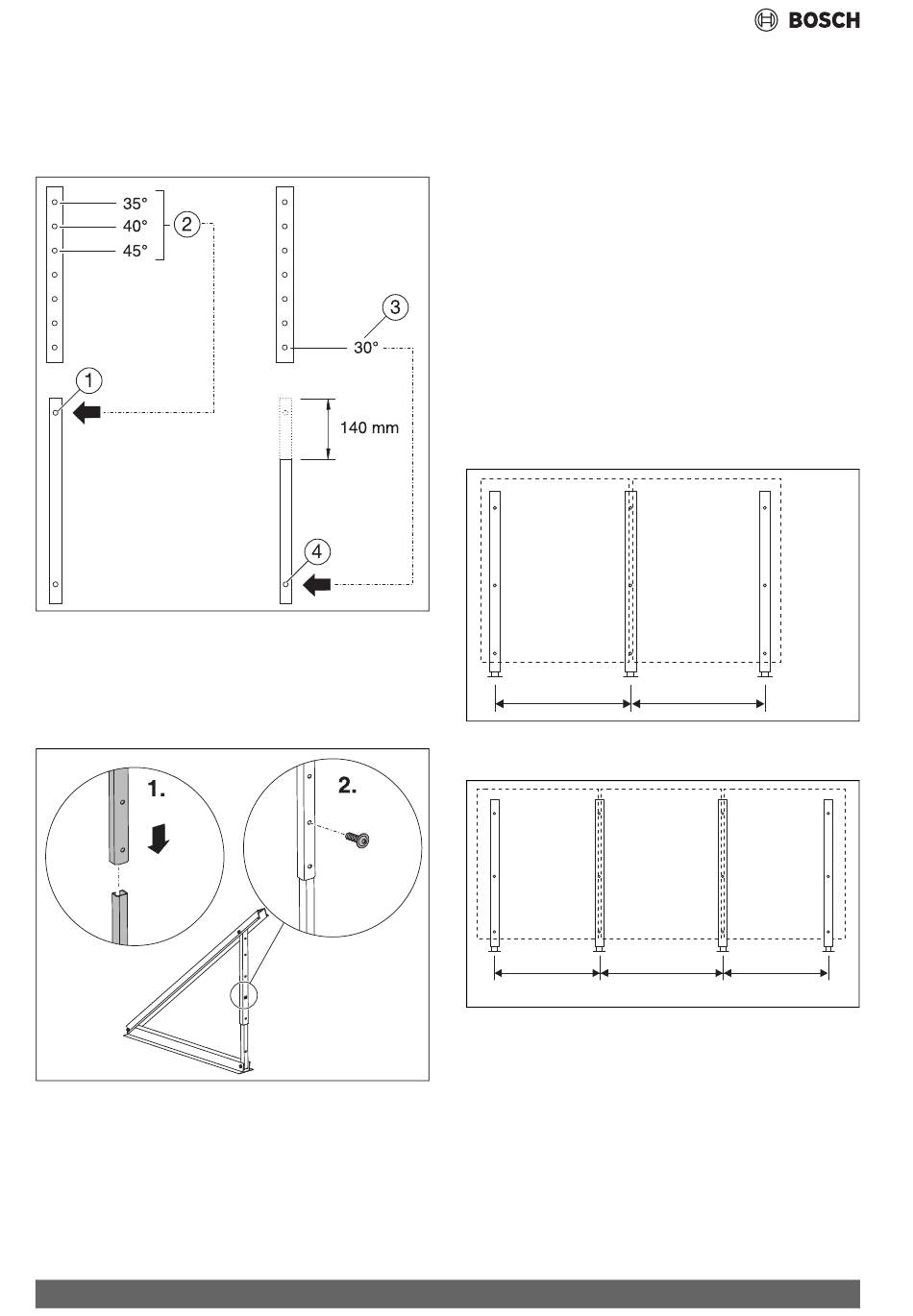

Afb. 28 Telescopische rails monteren - collectortype horizontaal
7.2
Telescopische rails monteren
1. Telescopische rails in elkaar steken.
2. Telescopische rails op gekozen gaten met schroef M8 × 20 bevesti-
gen. Horizontale uitvoering: bij hoek 30° schroef bouwzijdig met
moer borgen.
Afb. 29 Telescopische rails monteren
14
7.3
Montagesituatie voor collectorsteunen kiezen
De afstanden van de collectorsteunen zijn afhankelijk van:
• Collectortype (verticaal, horizontaal)
• Maximale bodemsneeuwbelasting en windsnelheid
• Montagetype:
– Montage met voetverankering (bouwzijdig)
– Stabilisatie met stabilisatiekuipen
Afhankelijk van de hoogte van het gebouw (montagehoogte), de wind-
snelheid en de bodemsneeuwbelasting zijn er 2 uitvoeringen:
• Basisuitvoering, toegestaan voor de volgende waarden:
– Bodemsneeuwbelasting: max. 2,0 kN/m
– Windsnelheid: maximaal 151 km/h (94 mph)
• Uitvoering voor hogere belasting
– Bodemsneeuwbelasting: maximaal 3,8 kN/m
– Windsnelheid: maximaal 151 km/h (94 mph)
7.4
SKY-T Afstanden van de platdakstaanders bij voet-
verankering vastleggen
Basisuitvoering verticaal (voetverankering)
Voor de eerste collector zijn 2 collectorsteunen nodig.
0010017127-01
Afb. 30 Basisuitvoering, 2 verticale collectoren (maten in mm)
Voor iedere verdere verticale collector is weer een collectorsteun nodig.
Afb. 31 Basisuitvoering, 3 verticale collectoren (maten in mm)
0010017128-01
980
980
980
1200
SO 7000 TF – 6720820971 (2023/03)
2
2
0010017129-01
980
0010017130-01
