Transport
Hoek
Maat B ver-
Maat B hori-
ticaal
zontaal
30°
1,92 m
1,04 m
35°
1,80 m
0,98 m
40°
1,69 m
0,93 m
45°
1,57 m
0,88 m
50°
1,52 m
0,89 m
55°
1,53 m
0,90 m
60°
1,54 m
0,91 m
Tabel 12 Maat B en C
l > b

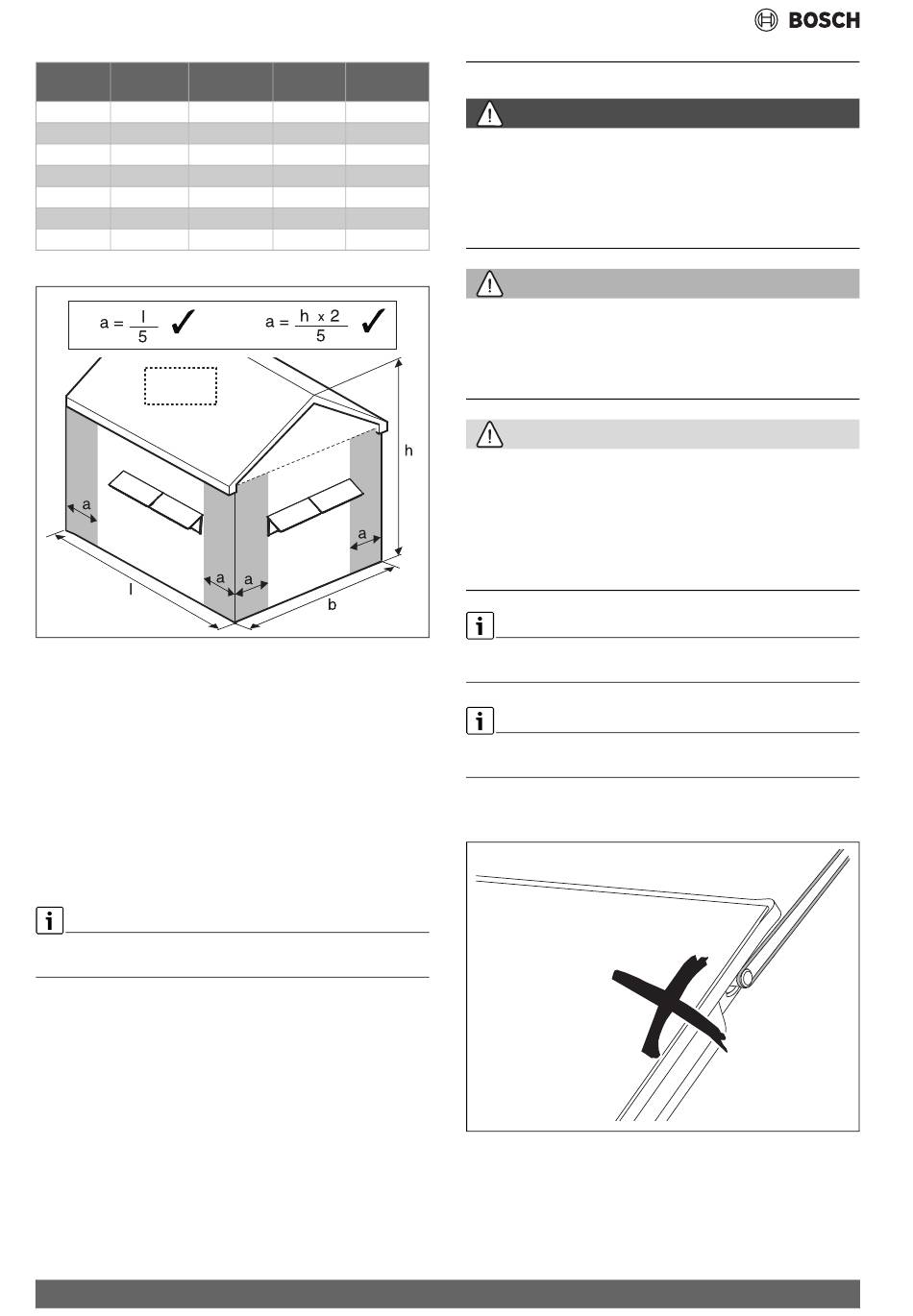

Afb. 23 Aan te houden afstanden tot de gebouwrand [a]; de kleinere
waarde kan worden gebruikt
5.6
Beveiliging tegen blikseminslag
▶ Conform de regionale voorschriften controleren, of een bliksembe-
veiligingsinstallatie nodig is.
Vaak wordt een bliksembeveiliging bijvoorbeeld voor gebouwen voorge-
schreven, die hoger zijn dan 20 m.
▶ Installatie van een bliksembeveiliging laten uitvoeren door een elek-
trotechnisch installateur.
▶ Wanneer een bliksembeveiligingsinstallatie aanwezig is, de koppe-
ling van de solarinstallatie op dit systeem controleren.
5.7
Noodzakelijke werktuigen
Voor de montage van de montageset en de aansluitset is alleen de inbus-
sleutel 5 mm van de aansluitset nodig.
• Schroefsleutel 27 mm en 30 mm (voor ontluchter)
• Schroefsleutel 24 mm en 30 mm (voor tule)
• Materiaal voor isolatie van de leidingen
12
Maat C ver-
Maat C hori-
ticaal
zontaal
1,29 m
0,79 m
1,45 m
0,87 m
1,60 m
0,95 m
1,74 m
1,02 m
1,86 m
1,09 m
1,97 m
1,15 m
2,06 m
1,19 m
0000017124-01
6
Transport
GEVAAR
Voor valpartijen!
▶ Gebruik geen ladder voor het transport op het dak, omdat het mon-
tagemateriaal en de collectoren zwaar en onhandig zijn.
▶ Bij alle werkzaamheden op het dak beveiligen tegen vallen.
▶ Wanneer er geen algemene valbeveiliging aanwezig is, moet persoon-
lijke beschermingsuitrusting gedragen worden.
WAARSCHUWING
Gevaar voor lichamelijk letsel door vallende delen!
▶ Collectoren en montagemateriaal tijdens het transport beveiligen te-
gen vallen.
▶ Controleer na voltooiing van de montage of de montageset en de col-
lectoren goed zijn bevestigd.
VOORZICHTIG
Verbrandingsgevaar aan hete delen!
Wanneer de collector en het montagemateriaal gedurende langere tijd
blootgesteld zijn aan de zonne-instraling, kunnen deze zeer heet wor-
den.
▶ Persoonlijke beschermingsuitrusting dragen.
▶ Bescherm de collector en het montagemateriaal tegen zonne-instra-
ling.
Twee van de vier transportbeschermingshoeken van de collector bevat-
ten belangrijke bestanddelen!
Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen
worden hergebruikt.
▶ Voer de transportverpakking af via milieuvriendelijke recyclingme-
thoden.
Afb. 24 Gebruik de collectoraansluitingen niet als transporthulpmiddel
6720803995.25-1.ST
6720803995.25-1.ST
SO 7000 TF – 6720820971 (2023/03)
