5.3
Opstelling van de collectoren
Voor gedetailleerde informatie over de planning van de installatiehydrau-
lica en de componenten zie de ontwerpdocumentatie solartechniek.
Toegestane opstelling en uitrichting
▶ Let erop bij de collectormontage dat de dompelhuls voor de collec-
tortemperatuursensor boven ligt [1].
▶ Installatie van de collectorsensorkabels zodanig inplannen, dat de
collectortemperatuursensor in de collector met de aangesloten aan-
voer [3] wordt gemonteerd.
1
1

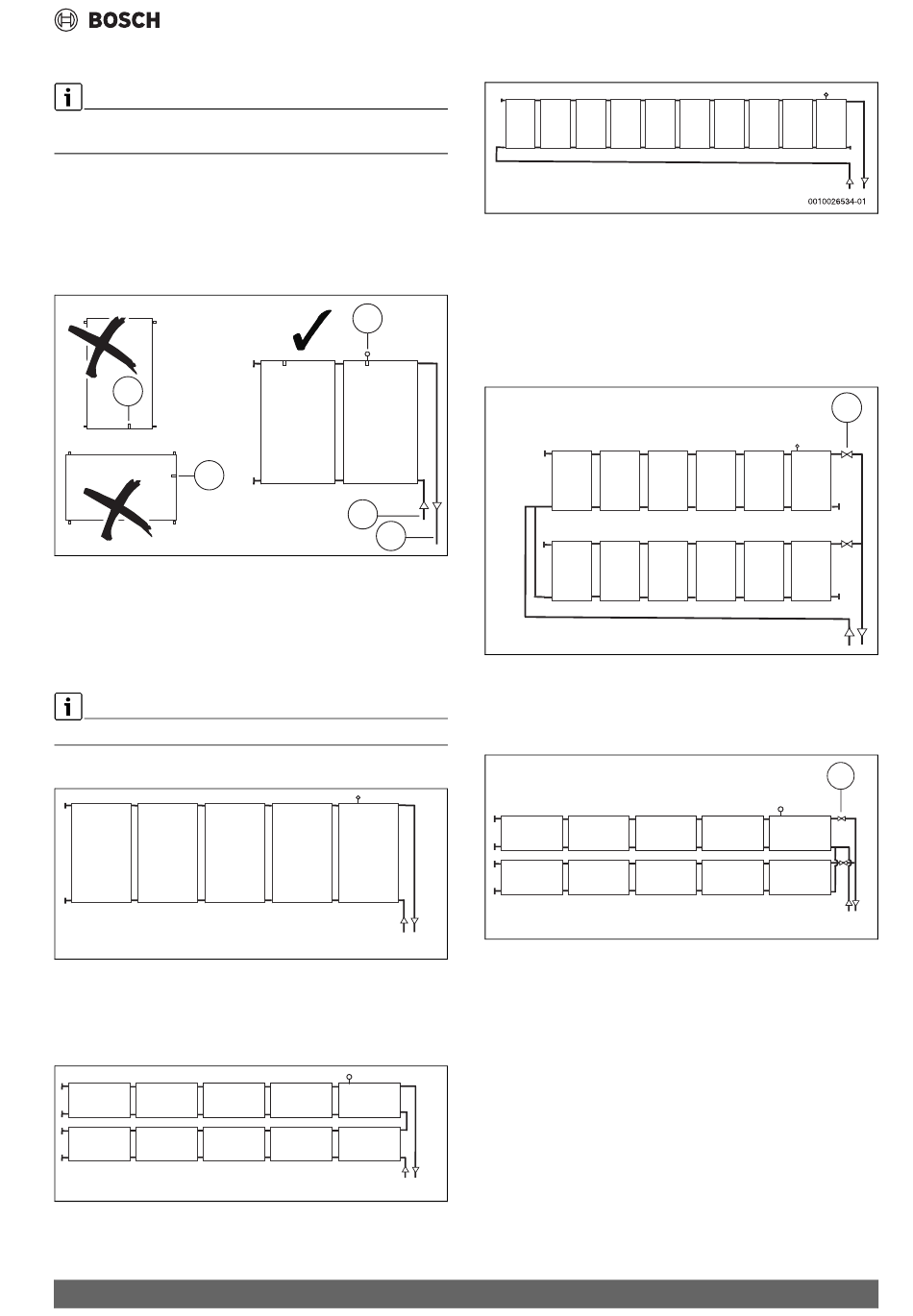

Afb. 10 Opstelling van verticale en horizontale collectoren
[1]
Collectortemperatuursensor in dompelhuls (altijd boven op de
collector met de aangesloten aanvoer)
[2]
Retour (van boiler)
[3]
Aanvoer (naar boiler)
Serieschakeling
Als serieschakeling zijn maximaal 2 collectorrijen mogelijk.
▶ 1 rij, gelijkzijdige aansluiting maximaal 5 collectoren aansluiten.
Afb. 11 Gelijkzijdige aansluiting rechts of links (1 rij)
▶ 2 rijen, gelijkzijdige aansluiting maximaal 5 collectoren per rij aanslui-
ten.
Hierbij mag het aantal collectoren van een rij met maximaal één col-
lector van de andere rij afwijken.
Afb. 12 Gelijkzijdige aansluiting horizontale collectoren (2 rijen)
SO 7000 TF – 6720820971 (2023/03)
1
2
3
6720803995.12-1.ST
6720803995.15-1.ST
6720803995.15-1.ST
6720803995.14-1.ST
6720803995.14-1.ST
▶ 1 rij, diagonale aansluiting: maximaal 10 collectoren aansluiten.
Afb. 13 Diagonale aansluiting 1 rij
Parallelschakeling
▶ Sluit collectorvelden van meerdere rijen met meer dan 10 collectoren
aan volgens het Tichelmann-principe:
– Het totaal van alle weerstanden (bijvoorbeeld leidinglengten met
dezelfde doorsnede) tussen de eerste en laatste aftakkingen
moet gelijk zijn.
– Het aantal collectoren per rij moet gelijk zijn.
6720803995.16-1.ST
6720803995.16-1.ST
Afb. 14 Diagonaal aansluiting van een parallelschakeling
[1]
Afsluitventiel voor persvulling (iedere collectorrij afzonderlijk)
▶ 2 rijen, gelijkzijdige aansluiting maximaal 5 collectoren per rij aanslui-
ten.
Afb. 15 Gelijkzijdige aansluiting van een parallelschakeling
[1]
Afsluitventiel voor persvulling (iedere collectorrij afzonderlijk)
Voorwaarden voor de montage
1
1
6720803995.30-1.ST
6720803995.30-1.ST
