Montage van de collectoren
0010017152-01

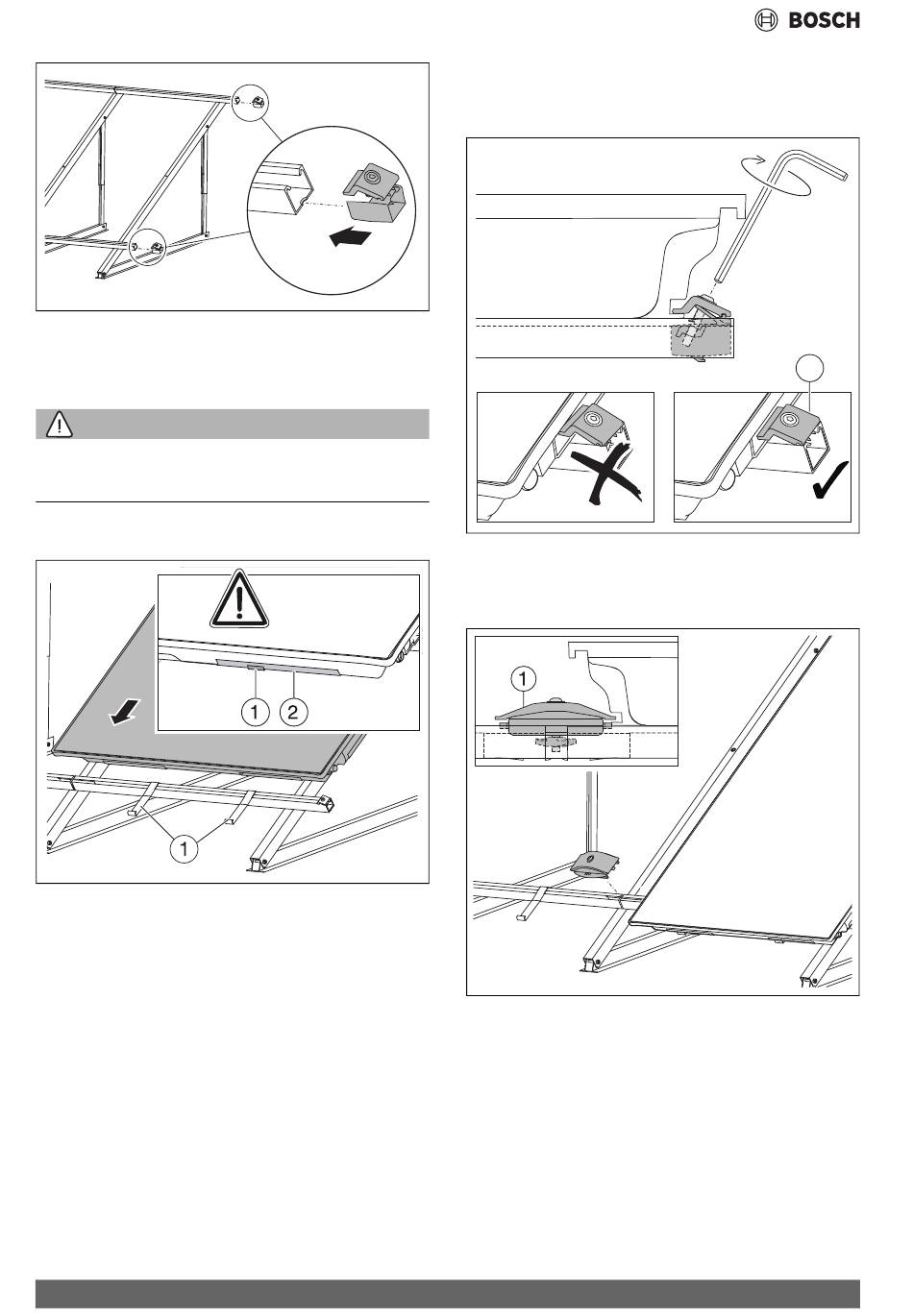

Afb. 51 Monteer de collectorspanner rechts
Plaats de eerste collector op de profielrails
▶ Collector zodanig verdraaien, dat de dompelhuls voor de collector-
temperatuursensor zich aan de bovenkant van de collector bevindt.
WAARSCHUWING
Gevaar voor lichamelijk letsel door vallende collectoren.
▶ Waarborg, dat de afglijbeveiligingen in de montageopeningen glij-
den.
▶ Leg de collector rechts op de profielrails en laat de montageopenin-
gen [2] in de afglijbeveiligingen [1] glijden.
Afb. 52 Laat de collector in de afglijbeveiligingen glijden
▶ Schuif de collector voorzichtig tegen de collectorspanner en positio-
neer deze horizontaal.
22
De neerhouder [1] van de collectorspanning mag niet verdraaid worden.
Indien nodig, aan de collectorklem tegenhouden.
▶ Draai de schroef van de collectorspanner met een inbussleutel 5 mm
vast.
A
6720640298-37.1ST
Afb. 53 Collectorspanner vastdraaien
Dubbelzijdige collectorspanners plaatsen
▶ Plaats de dubbelzijdige collectorspanner op de profielrails en schuif
deze op de collector.
0010017153-01
Afb. 54 Dubbelzijdige collectorspanners plaatsen
1
0010017155-01
