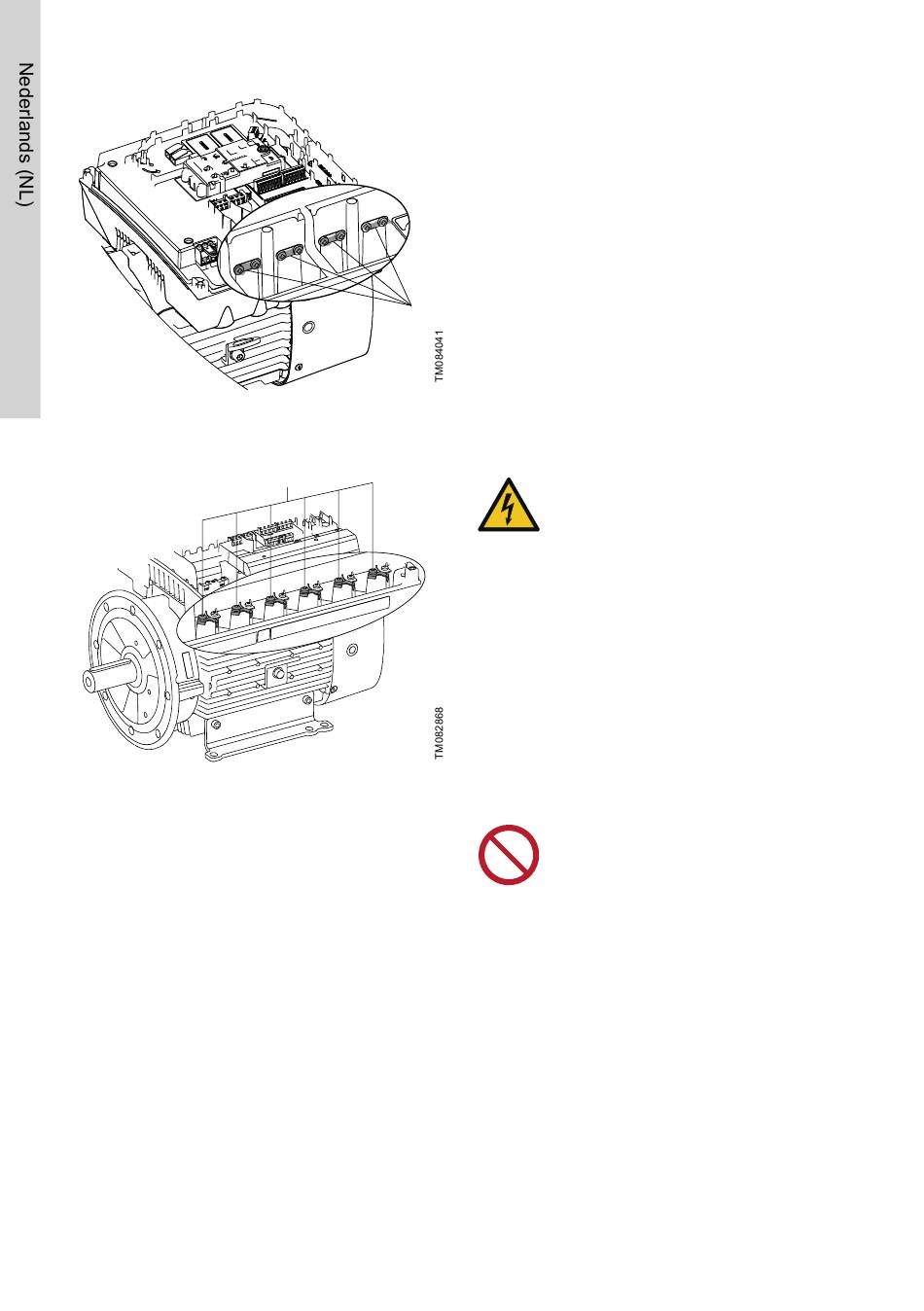

Model J
Model K
6.8.7.1 Functionele module, FM110
Ingangen en uitgangen
De module heeft de volgende aansluitingen:
•
twee analoge ingangen
20
H
H
•
twee digitale ingangen of één digitale ingang en
één open-collector-uitgang
•
Grundfos Digital Sensor ingang en uitgang
•
één signaalrelaisuitgang
•
GENIbus / Modbus aansluiting
•
twee ingangen voor Safe Torque Off (STO)
•
Bluetooth-aansluiting (BLE)
Signaalrelais 1
LIVE: U kunt voedingsspanningen tot 250 VAC
aansluiten op de uitgang.
SELV: De uitgang is elektrisch gescheiden
van de overige circuits. Daardoor kunt
u de voedingsspanning of de extra lage
veiligheidsspanning naar wens op de uitgang
aansluiten.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Zorg ervoor dat de draden van de
onderstaande groepen aansluitingen
over hun gehele lengte door middel
van dubbele isolatie van elkaar worden
gescheiden.
A De ingangen en uitgangen zijn intern gescheiden
van de delen die de netspanning geleiden d.m.v.
dubbele isolatie, en elektrisch gescheiden van
overige circuits. lle regelklemmen worden gevoed
door extra lage veiligheidspannning (SELV), waardoor
er bescherming tegen elektrische schokken is.
Kabels voor de relais moeten dubbel geïsoleerd of
versterkt zijn en ten minste 250 V/2 A hebben.
De Ethernet-kabel moet ten minste voor Cat5e/Cat6
geschikt zijn, met afscherming.
De 250V-contacten van de alarmrelais van
deze apparaten mogen niet direct op de
netvoeding worden aangesloten, maar
worden van voeding voorzien door een
geïsoleerde voeding of transformator met
galvanische isolatie.
