Eenheid
Parameter
Beschikbare eenheden
Druk
bar , m , kPa , psi , ft
Niveau
cm, m , ft , in
Pompdebiet
m
Vloeistoftemperatuur
°C, °F
Andere parameter
%
Elektrisch signaal
Beschikbare signaaltypen:
•
0,5 - 3,5 V
•
0-5 V
•
0-10 V
•
__ 0-20 mA
•
4-20 mA .
Sensorbereik, minimale waarde
Stel de minimale waarde van de aangesloten sensor
in.
Sensorbereik, max. waarde
Stel de max. waarde van de aangesloten sensor in.
8.7.1 Twee sensoren instellen voor verschilmeting
Er moeten twee analoge sensoren worden
geïnstalleerd en elektrisch aangesloten om een
parameter te kunnen meten op twee verschillende
locaties in een systeem.
De druk-, temperatuur- en debietparameters kunnen
worden gebruikt voor het meten van verschillen.
•
Stel de analoge ingangen in op de gemeten
parameter:
Sensor 1,
Parameter
gemeten
parameter
Druk, optie 1
Inlaatdruk
Druk, optie 2
Druk 1, extern Druk 2, extern
Debiet
Pompflow
Temperatuur
Temperatuur
1
Om de regelmodi 'Const.vrsch.drk' ,
Const.vsch.tmp.' of 'Const. debiet' te
gebruiken, moet u beide sensoren
configureren als Feedback sensor.
3
3
/uur, l/s, yd
/uur, gpm
Sensor 2,
gemeten
parameter
Uitlaatdruk
Flow, extern
Temperatuur
2
8.8 Grundfos Directe Sensor
Pompuitvoering
Grundfos Directe Sensor
TPE, TPED Serie
1000; NBE, NBGE,
MTBE, NKE,
NKGE
TPE, TPED, NBE,
NKE serie 2000
Grundfos Direct Sensor is een digitale sensor die
automatisch het bereik en de gebruikte eenheid
detecteert.
Daarnaast kan de Grundfos Direct Sensor ook
de temperatuur van de verpompte vloeistof meten.
De pomp detecteert automatisch het bereik en de
eenheid van de temperatuursensor.
Raadpleeg voor meer informatie over de functies en
meetparameters van elke sensor de paragrafen over
de sensor, temperatuur en droogloopbeveiliging.

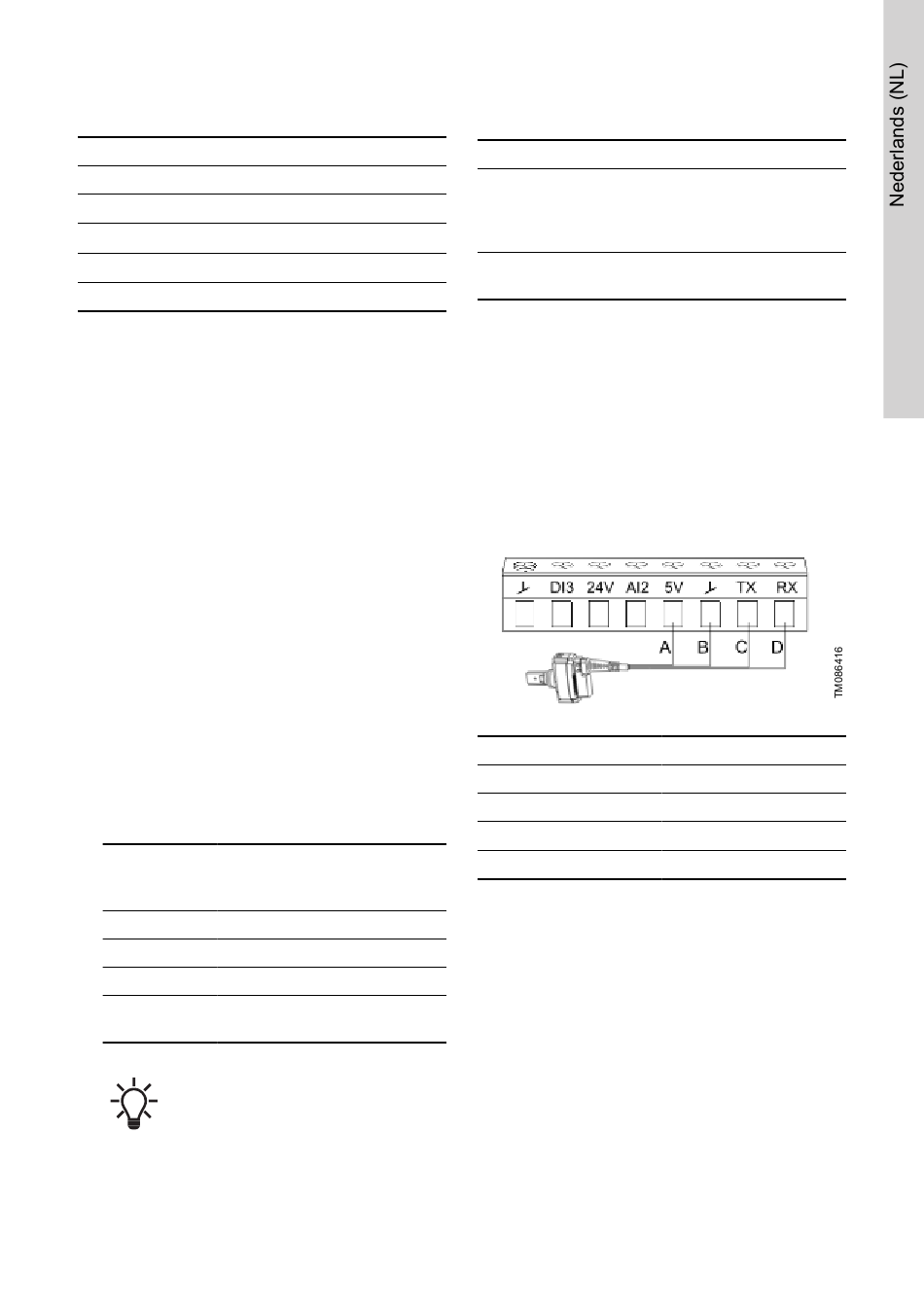

Voorbeeld bedrading:
Aanduiding
A
B
C
D
Fabrieksinstelling
Zie paragraaf 'Fabrieksinstellingen'
Gerelateerde informatie
8.25.23 Ondersteund pomp instellen
8.25.30 Fabrieksinstellingen
8.8.1 Sensor
Functie
U kunt de sensor de volgende functies geven:
•
Inactief
•
Feedback sensor
De sensor wordt gebruikt voor de geselecteerde
regelmodus.
•
Setpoint-beïnvloeding
-
●
Kleur
Bruin
Groen
Wit
Geel
65
