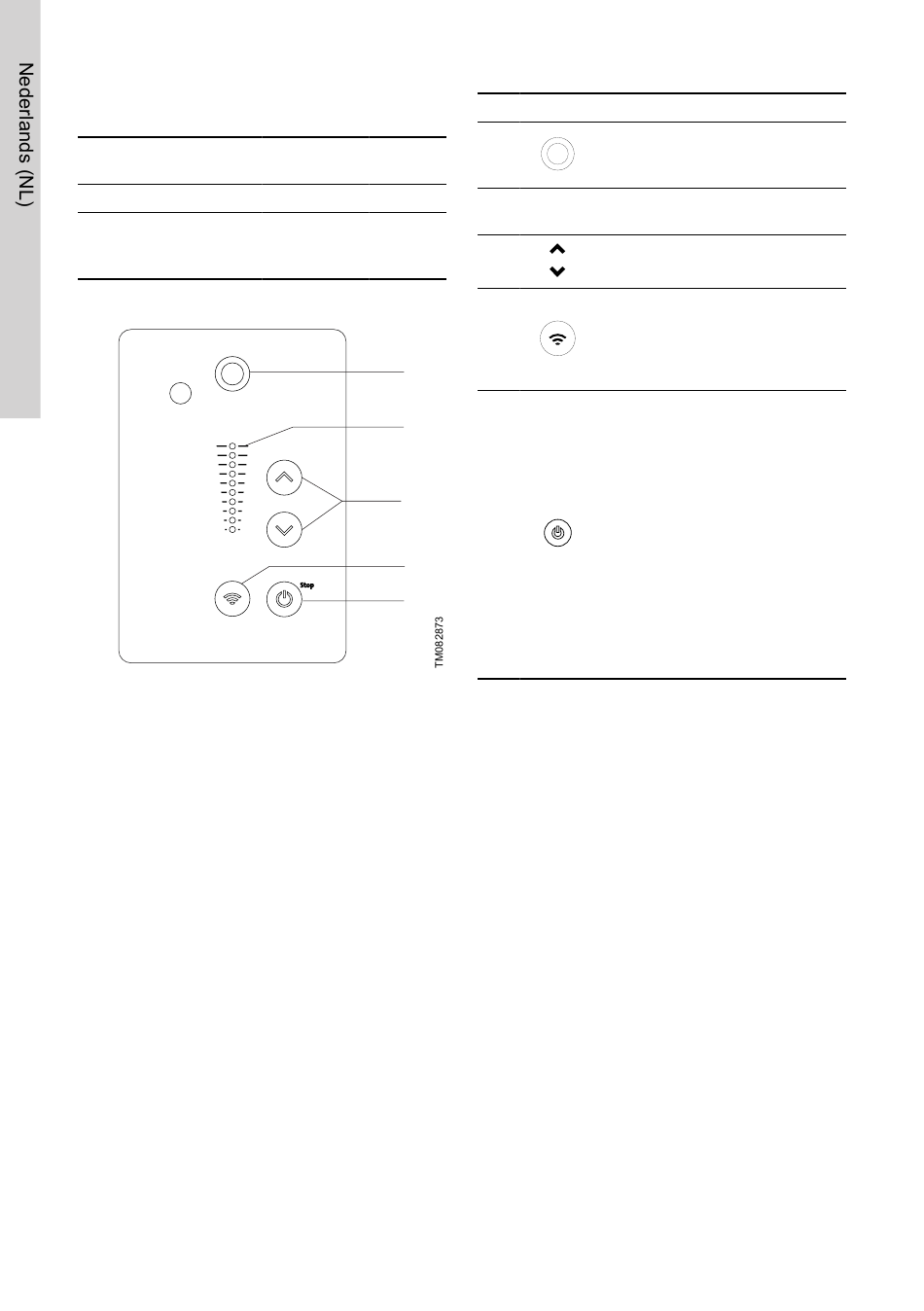

7.1.2 Bedieningspanelen - HMI 200 en 201
Pompuitvoering
TPE, TPED serie 1000
NBE, NBGE, NKE,
NKGE; TPE, TPED,
NBE, NKE serie 2000
36
Standaard
Optie
gemonteerd
●
-
-
●
1
2
3
4
5
Pos. Symbool Beschrijving
Grundfos Eye: Het signaallampje
1
geeft de bedrijfsstatus van het
product aan.
Lichtbalken voor weergave van het
2
-
setpoint.
Omhoog/Omlaag: Het setpoint
3
wordt gewijzigd met de toetsen.
Communicatie:
Druk op deze toets om te
4
communiceren met Grundfos GO
en andere producten van hetzelfde
type.
Start/Stop: Druk op de knop om
het product gereed te maken voor
gebruik of op het product in of uit
te schakelen. Start: Als u op de
knop drukt wanneer het product is
uitgeschakeld, wordt het product
ingeschakeld als geen functies met
5
een hogere prioriteit zijn
geactiveerd. Stop: Als u op de
knop drukt wanneer het product
werkt, wordt het altijd
uitgeschakeld. Wanneer u op de
toets drukt, verschijnt het
stoppictogram aan de onderzijde
van het display.
