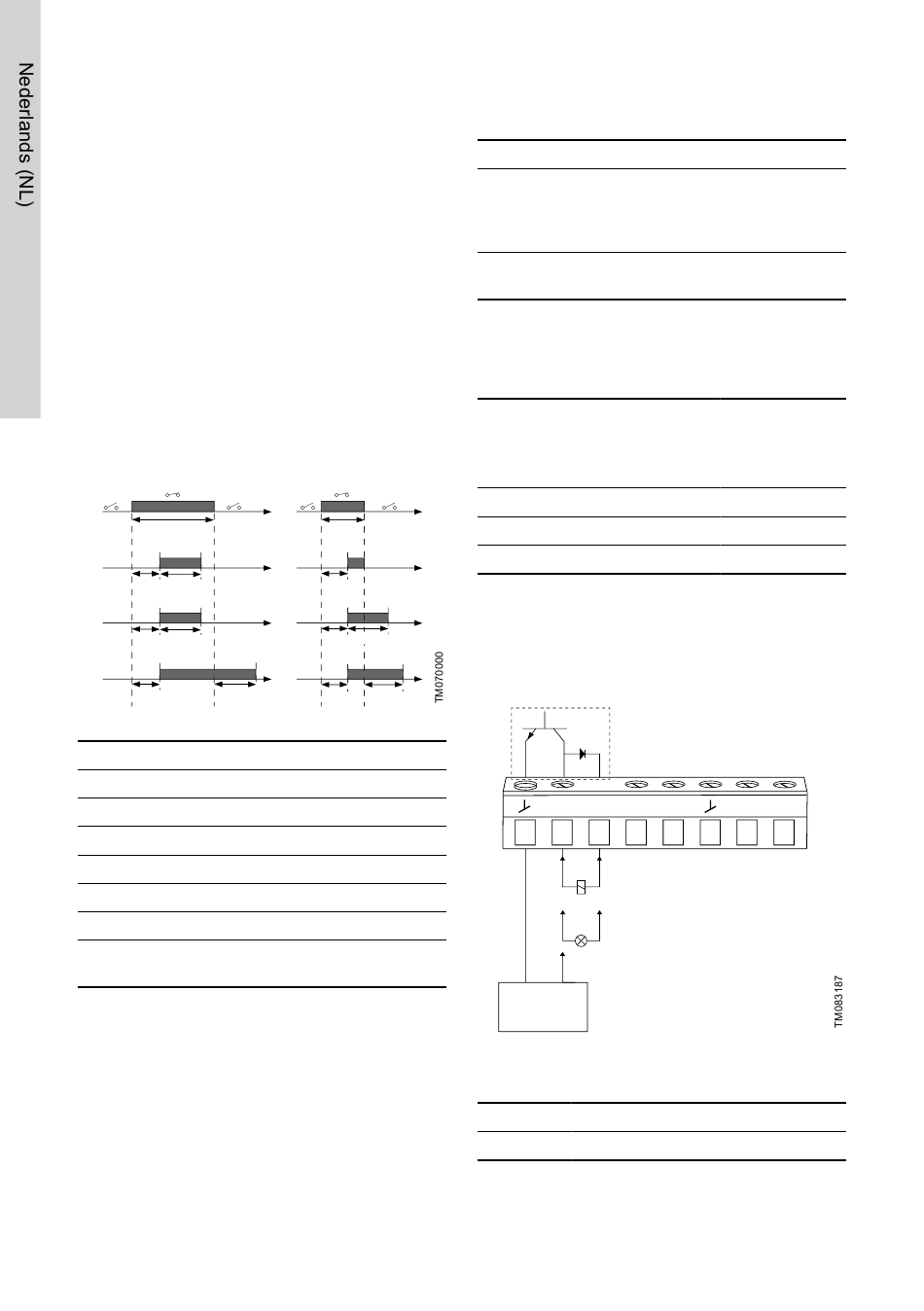

8.10.1 Timerfunctie voor een digitale ingang
Activeringsvertraging
De activeringsvertraging (T1) is de tijd tussen het
digitale signaal en de activering van de geselecteerde
functie.
Bereik: 0-6000 seconden.
Duurtijd
Beschikbare modi:
•
Niet actief
•
Actief met onderbreking
•
Actief zonder onderbreking
•
Actief met naloop.
De duur (T2) is de tijd die, samen met de modus,
bepaalt hoe lang de geselecteerde functie actief is.
Bereik: 0 - 15,000 seconden.
T3 > T1 + T2
1
T3
2
T1
T2
3
T1
T2
4
T1
T2
Pos.
Beschrijving
1
Digitale ingang.
2
Actief met onderbreking.
3
Actief zonder onderbreking.
4
Actief met naloop.
T1
Activeringsvertraging.
T2
Duurtijd.
De periode dat de digitale ingang is
T3
geactiveerd.
70
8.11 Digitale ingangen/uitgangen
Pompuitvoering
TPE, TPED serie
1000; NBE, NBGE,
MTBE, NKE,
NKGE
TPE, TPED, NBE,
NKE serie 2000
De beschikbare ingangen en uitgangen zijn
afhankelijk van de functionele module die in de motor
is aangebracht.
Functionele
module
T3 < T1 + T2
FM110
FM310
T3
FM311
T1
U kunt de interface als ingang of uitgang gebruiken.
De uitgang is een open collector. U kunt de open
connector verbinden met bijvoorbeeld een extern
T1
T2
relais of een externe regelaar zoals een PLC.
Voorbeeld bedrading:
T1
T2
Digitale uitgang, open collector
Digitale ingangen/uitgangen
Digitale ingang/
uitgang 3
(Klemmen DI3,
GND)
•
•
•
DI3 24V
AI2
5V
1
Pos.
Beschrijving
1
Externe regelaar
●
●
Digitale ingang/
uitgang 4
(Klemmen DI4,
GND)
-
•
•
TX
RX
