Una banda correctamente apretada puede levantarse por sus
bordes hasta una altura aproximada de 5-7,5 cm. Esto es muy
fácil de comprobar: está correctamente apretadoo cuando
caben 3 dedos por debajo.

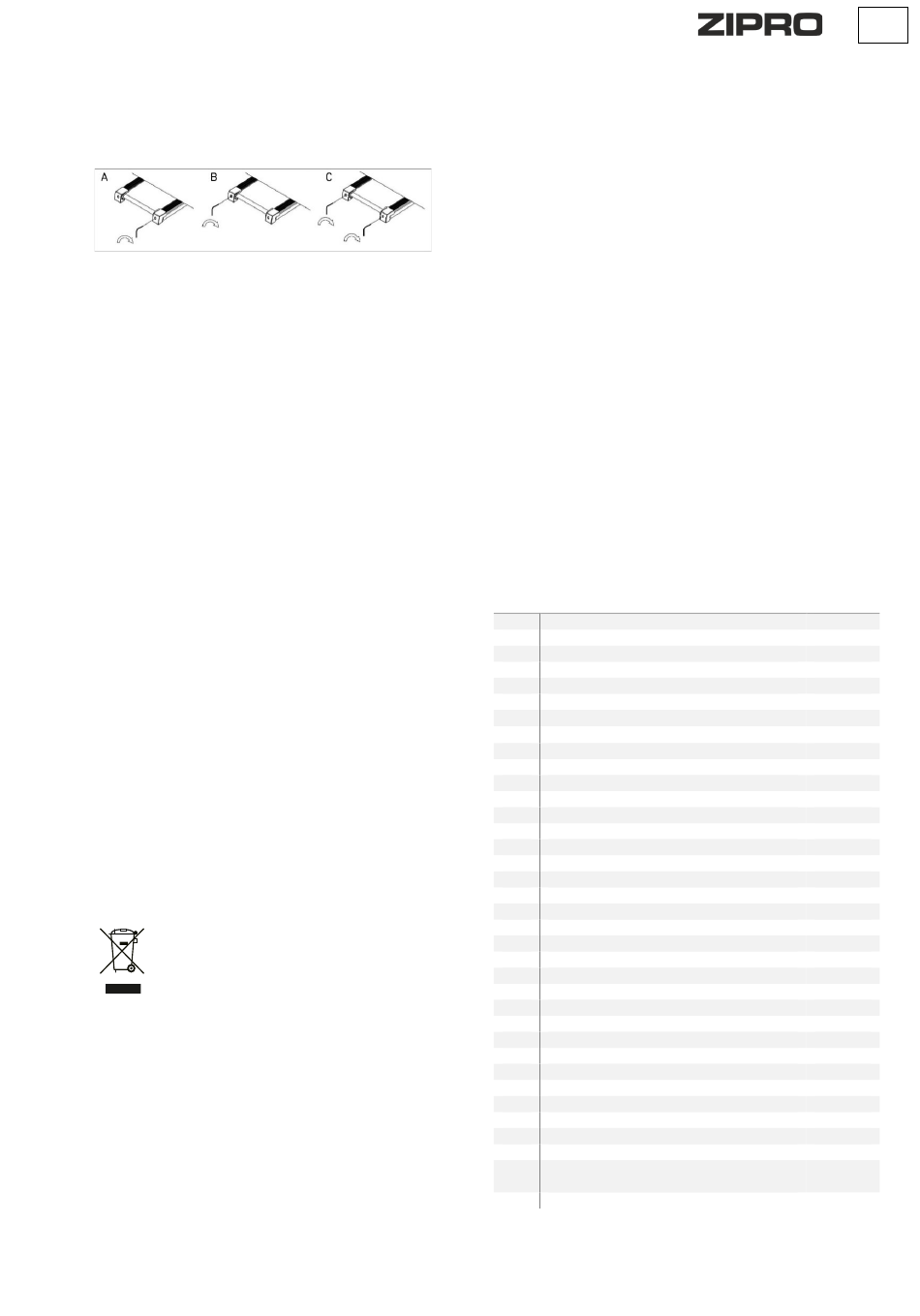

AUMENTAR EL APRIETE DE LA BANDA
En el juego de piezas encontrará una llave especial. Introdúzcalo en el
tornillo izquierdo de ajuste de la cinta, situado en la parte trasera de la
cinta de correr. Gire la llave 90 grados en sentido horario (figura C).
Esto apretará el rollo trasero y aumentará la tensión de la banda.
Repita la operación girando el tornillo del lado derecho. Tenga
cuidado de girar los tornillos por igual.
Repita la operación con ambos tornillos hasta que la banda esté bien
apretada.
REDUCIR LA TENSIÓN DE LA BANDA
Para reducir la tensión de la banda siga los mismos pasos que para
aumentarla. Gire la llave en sentido antihorario.
CENTRADO DE LA BANDA
Como resultado del diferente estilo de correr (normalmente más
carga transferida a una pierna), la banda puede moverse lateralmente
y no estar centrada. Por este motivo, puede ser necesario ajustar la
banda de vez en cuando.
La banda debe centrarse durante el funcionamiento de la cinta.
Requiere ajuste si se desplaza hacia la derecha o hacia la izquierda.
Ponga en marcha la cinta de correr y ajústela a una velocidad baja (p.
ej. 3 km/h). Compruebe
en qué dirección se mueve la banda.
Si la banda se desplaza hacia la derecha, coloque una llave
inglesa en el tornillo de ajuste derecho. Gire la llave 90 grados
en el sentido horario (figura A). Observe si la banda queda
centrada. Si sigue moviéndose hacia la derecha, vuelva a girar
el tornillo 90 grados.
Si la banda se desplaza hacia la izquierda, siga el mismo
procedimiento que
en el caso anterior, pero gire el tornillo situado en el lado
izquierdo (figura B).
MEDIO AMBIENTE
El dispositivo se suministra en embalaje que lo protege de eventuales
daños durante el transporte. Los materiales de embalaje pueden
reciclarse. Desechar estos materiales en los recipientes
correspondientes a la recogida selectiva de basura.
Protege el medio ambiente y no tires las pilas gastadas
al cubo de basura en tu casa. Entrega las pilas en el
lugar de compra o al punto
de recogida selectiva de basuras.
Los equipos eléctricos desgastados (incluyendo fuente
de alimentación, ordenador, pantalla) pueden ser fuente de recursos
obtenidos del reciclaje - no se pueden desechar junto con
desperdicios comunes, ya que pueden contener sustancias peligrosas
para el ser humano o medio ambiente. Por favor, contribuye
activamente
en la gestión responsable y sostenible de los recursos y ayuda
a proteger el medio ambiente, entregando los equipos eléctricos
y electrónicos obsoletos en los puntos de recogida selectiva, según
la normativa local aplicable.
MONTAJE
El dispositivo debe ser montado con cuidado y por un adulto. En caso
de dudas, recurrir a la ayuda de una persona con experiencia en este
campo.
Antes de iniciar el montaje, asegurarse de que el conjunto
incluye todos los elementos indicados en la lista, comprobar
que los elementos no han sufrido daños durante el transporte.
Si faltan elementos o tienes alguna reserva, ponte en contacto
con el vendedor.
Leer el manual, familiarizarse con las imágenes y aclaraciones,
realizar el montaje siguiendo el orden indicado en el manual.
Proceder con cautela, durante el montaje. Existe riesgo de
sufrir lesiones o heridas, durante el uso de herramientas y
elementos.
Crear un entorno seguro, para realizar el montaje. No esparcir
caóticamente las herramientas y elementos de montaje.
Recuerda que las películas plásticas y las bolsas de plástico
generan riesgo de asfixia para los niños.
Los elementos de montaje necesarios para realizar cada paso
del manual se presentan en imágenes y aclaraciones. Usar los
elementos indicados en el manual de montaje.
Durante las primeras etapas de montaje, no enroscar tornillos
a tope. Apretar todos los elementos y tornillos, una vez
constatado tu montaje correcto.
El fabricante se reserva el derecho a realizar un montaje
preliminar de algunos elementos.
ESQUEMA DE MONTAJE (→ Ver página 2)
¡ATENCIÓN! Queda prohibido usar repuestos diferentes a aquellos
ofrecidos por el fabricante.
LISTA DE COMPONENTES
NÚM.
DESCRIPCIÓN
1
Bastidor principal
2
Bastidor inferior
3
Columnas de la cinta de correr
4
Bastidor superior
5
Bastidor motor
6
Rodillo delantero
7
Rodillo trasero
8
Cilindro
9
Placa de engranajes t15*520*1130
10
Correa de transmisión t1.4*400*2520
11
IGBT 200-J5
12
Tuerca M6
13
Motor
14
Controlador
15
Ordenador
16
Cubierta superior del motor
17
Cubierta inferior del motor
18
Fascia izquierda del bastidor principal
19
Bastidor principal derecho
20
Borde del bastidor principal
21
Rueda de transporte para bastidor inferior
22
Tapa del pasamanos
23
Asas de espuma
24
Pies de plástico
25
Amortiguador
26
Conector eléctrico
27
Fusible
28
Cable de alimentación
29
Abrazadera del cable de alimentación 6W3-4
30
Regulador de inclinación
31
Bloqueo del regulador de inclinación
32
Almohadillas de goma
33
Amortiguador
34
Tiras adhesivas
35
Sensor de pulso / Botones de cambio rápido de
velocidad + / -
36
Sensor de pulso / Botón de inicio rápido Start/Stop
ES
CANTIDAD
1
1
2
1
1
1
2
1
1
1
1
8
1
1
1
1
1
1
1
2
2
2
2
4
8
1
1
1
1
2
2
2
2
4
1
1
