1.3.2

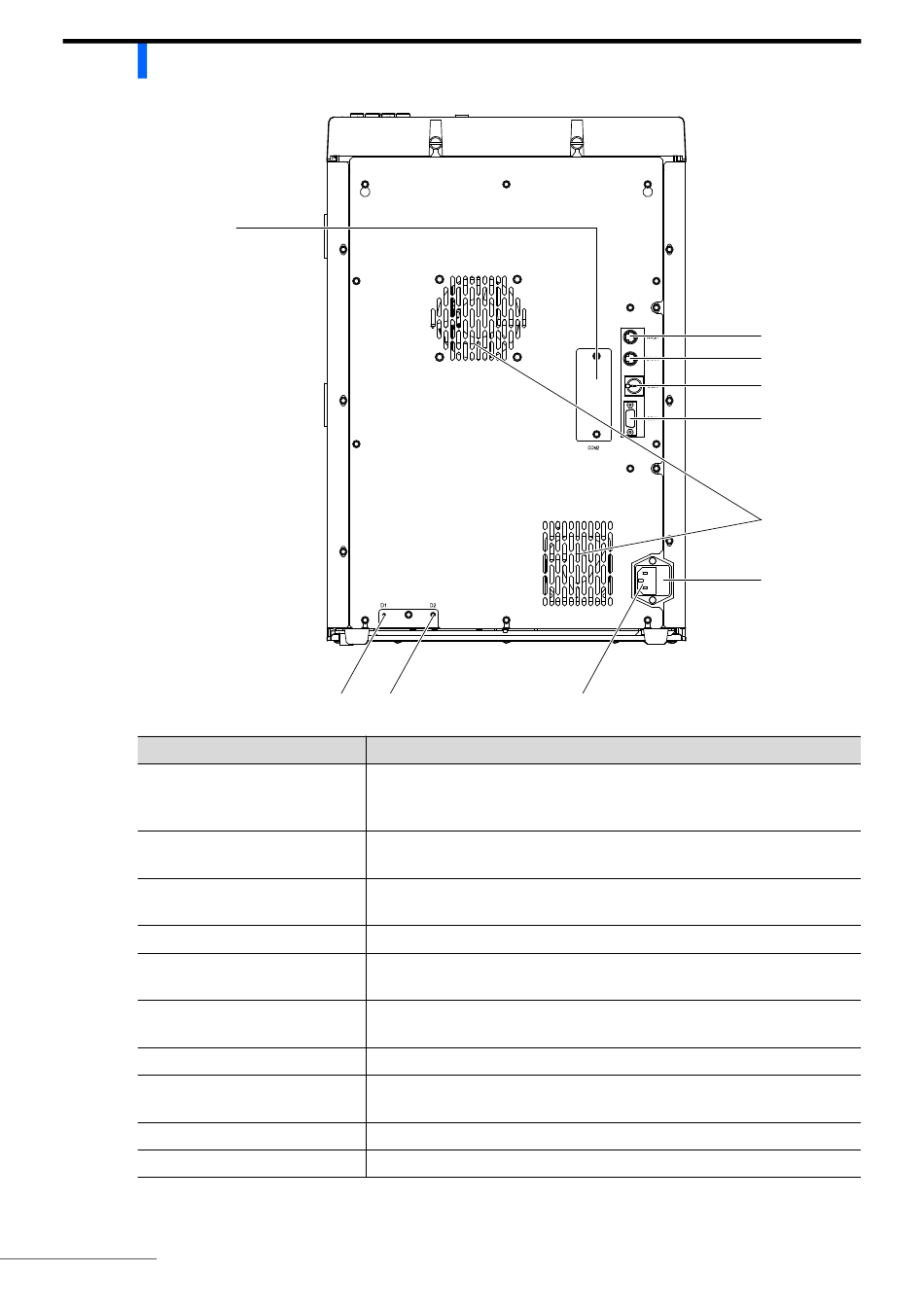

Achteraanzicht
a COM2-aansluiting
b WASH-aansluiting
(niet gebruikt)
c DRAIN-aansluiting
d B.C.R.-aansluiting
e COM1-aansluiting
f Koelventilator (× 2)
g Zekeringkast
h Stroomaansluiting
i D2 (drainverbinding)
j D1 (drainverbinding)
* Zie "1.4.5. Randapparatuur aansluiten (indien nodig)" op pagina 1-21.
HA-8380V
-
1
12
a
j
i
Naam
Het instrument kan op een LAN worden aangesloten als de optionele
Ethernet-kaart hier is geïnstalleerd. Neem voor meer informatie
contact op met de distributeur.*
Deze aansluiting wordt gewoonlijk niet gebruikt. Neem voor meer
informatie contact op met de distributeur.
Voor aansluiting op het snoer van de vloeistofniveaudetectiesensor
voor de optionele afvalvloeistoffles.
Voor aansluiting op de optionele handmatige barcodelezer.*
Voor aansluiting op een communicatiekabel (apart verkrijgbaar) van
een extern apparaat met een RS-232C-interface.*
Verwijdert warme lucht om de binnenkant van het instrument te
beschermen tegen overmatige hitte.
Hier bevinden zich de zekeringen.
Voor aansluiting op het voedingssnoer dat bij het instrument is
geleverd.
Voor aansluiting op de drainbuis voor afvalvloeistof.
Voor aansluiting op de drainbuis van de optische eenheid.
