6. Schrauben Sie die Hauptschiene mit
den zehn Schrauben 3,5 x 10 mm
(Abbildung
113, Pos. 1) am Way-out fest.
Stellen Sie sicher, dass alle Schraubenlö
cher übereinstimmen.
7. Schrauben Sie die Halterung
(Abbildung
114, Pos. 3) mit der Knopf
schraube
(Abbildung
Hauptschiene in der vorderen Position
fest.. Stellen Sie sicher, dass Sie die Knopf
schraube mit der Gleitmutter verbinden
(Abbildung
114, Pos. 1).
8. Hängen Sie die Halterung in der niedrigs
ten Position fest um den Fensterrahmen
ein.
9. Drücken Sie den Way-out fest gegen den
Fensterrahmen
10. Ziehen Sie die Halterung so weit wie mög
lich zu sich heran
sodass diese richtig klemmt.
11. Ziehen Sie die Schraubkappe
(Abbildung
115, Pos. 3) fest.
12. Schließen Sie das Fenster so weit wie mög
lich.
60
114, Pos. 2) an der
(Abbildung
115, Pos. 2).
(Abbildung
115, Pos 1)

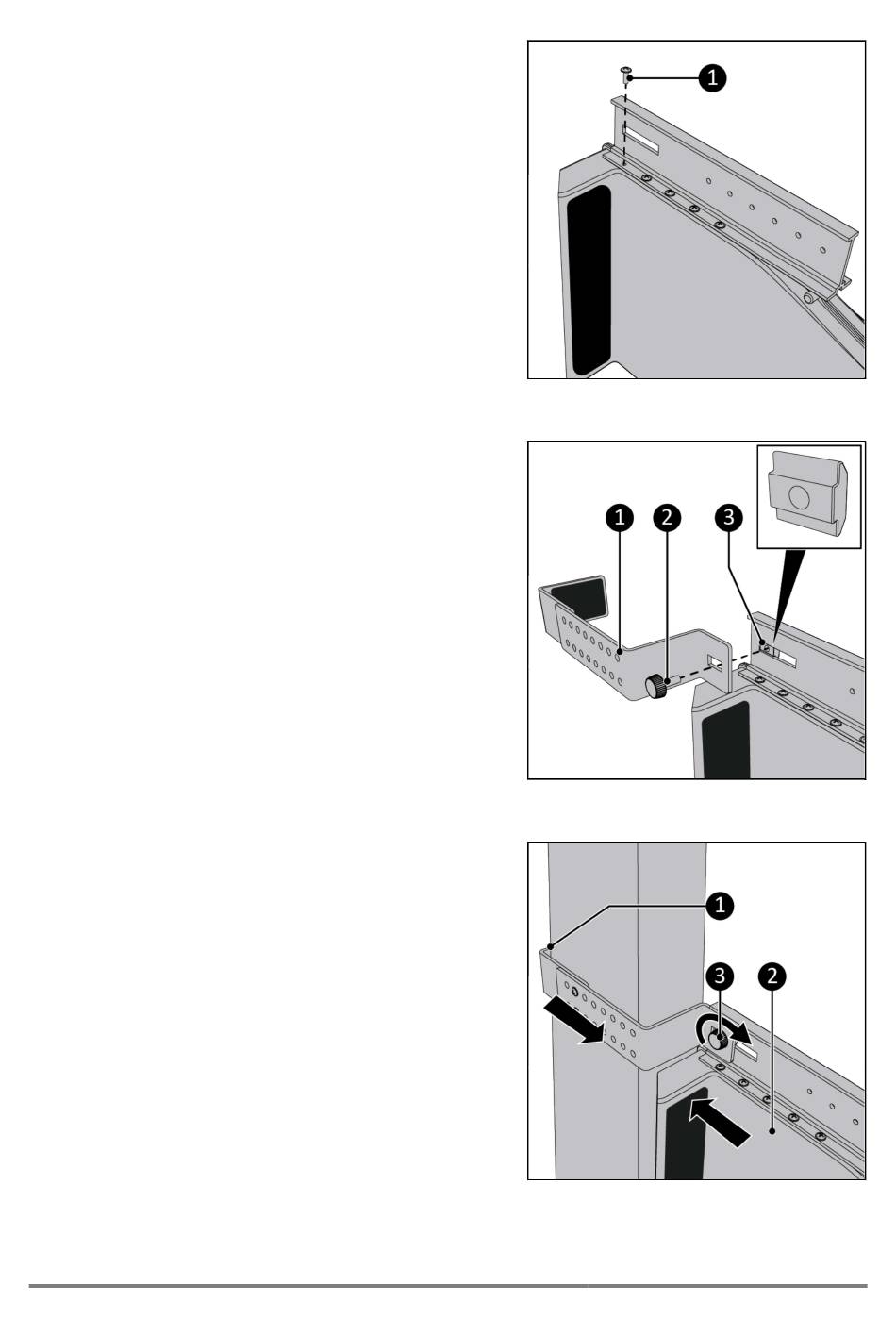

Abbildung 113.
