Veiligheidsmaatregelen
De machine is adaptief in de volgende situatie
1. Toepasselijk omgevingstemperatuurbereik:
Binnentemperatuur
Koeling
Buitentemperatuur
Binnentemperatuur
Verwarming
Buitentemperatuur
2. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of diens serviceagent of een
vergelijkbare gekwalificeerde persoon.
3. Als de zekering op de PCbinnenkaart kapot is, vervang deze dan met het type T5.0 / 250V.
4. De bedradingsmethode moet in overeenstemming zijn met de lokale bedradingsnorm.
5. De voedingskabel moet zijn:
H05RN-F 3G 4,0 mm
De verbindingskabel moet zijn:
H05RN-F 4G 2,0mm
Alle kabels moeten het Europese authenticatiecertificaat hebben. Tijdens de installatie, wanneer de verbindingskabels
afbreken, moet worden gewaarborgd dat de vertroebelingsdraad de laatste is die wordt afgebroken.
6. De voedingskabel en verbindingskabel moeten zelf worden geleverd.
7. De stroomonderbreker van de airconditioner moet een meerpolige schakelaar zijn en de afstand tussen de twee
contacten moet niet minder zijn dan 3 mm.
8. De installatiehoogte van de binnenunit is minimaal 2,5 m.
9. Er moet een lekschakelaar worden geïnstalleerd.
10. Kunnen we de 10 verschillende ESP verkrijgen door de bedrade controllerYR-E17(A) aan te passen, zie hieronder:
Stactische drukkwaliteit
Stactische druk
Aanpassingsmethode via bedrade controller YR-E17(A): In de status AAN en niet schermbesparende modus, drukt u op
VERWARMING + INSTELLINGS-toetsen gedurende 5 seconden om de statische aanpassing van de statische drukkwaliteit in te
voeren, waarbij het statische drukpictogram knippert en de huidige statische drukklasse statisch wordt weergegeven. Druk op toets ↑
↓ om de graad van wisselende statische druk in te voeren en druk vervolgens op Instelling om te bevestigen.
Details vindt u in de bedienings- en installatiehandleiding van de bedrade controller.
Aanpassingsmethode door infrarood afstandsbediening + infrarood ontvanger RE-02: Stap a: stel de infrarood afstandsbediening
in op voorwaarde: VENTOLATOR-modus, ventilatorsnelheid hoog Stap b: richt de afstandsbediening vervolgens op de infrarood-
ontvanger op afstand RE-02, druk binnen 12 seconden 4 + N keer (1 ≤ N ≤ 10, geheel getal) op de GEZONDHEID-knop, dan piept de
ontvanger N + 1 maal is het statische drukniveau N succesvol ingesteld.
Notitie: Voor de infrarood afstandsbediening YR-HBS01 moet u op de AAN / UIT-knop drukken om de controller eerst in de UIT-status
te zetten en vervolgens het knopdeksel openen. Druk op de VERSE knop om de FAN-modusinterface te openen.

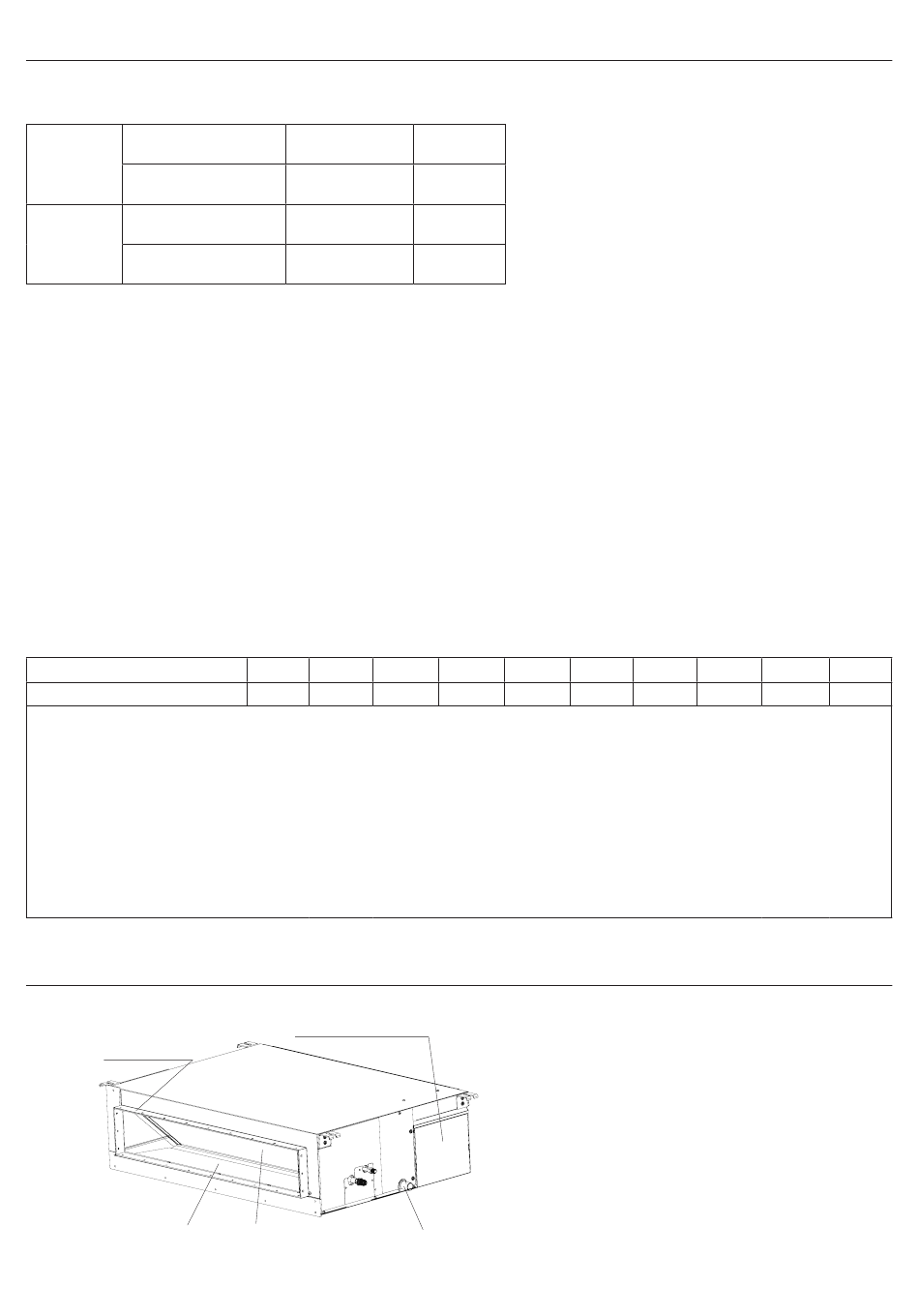

Onderdelen en functies
Luchtuitlaatframe
Giet ze af
max.
DB / WB
min.
DB / WB
max.
DB / WB
min.
DB / WB
max.
DB / WB
min.
DB / WB
max.
DB / WB
min.
DB / WB
2
;
2
;
1
2
25Pa
37Pa
Elektrische componenten Case
Verdamper
Afvoeropening
32/23 ° C
18/14°C
46/26°C
10/6°C
27 ° C
15°C
24/18°C
-15°C
3
4
5
50Pa
70Pa
90Pa
AD35S2SM3FA(H)
AD50S2SM3FA(H)
AD71S2SM3FA(H)
10
6
7
8
100Pa
110Pa
120Pa
9
10
130Pa
150Pa
