Installatieprocedure

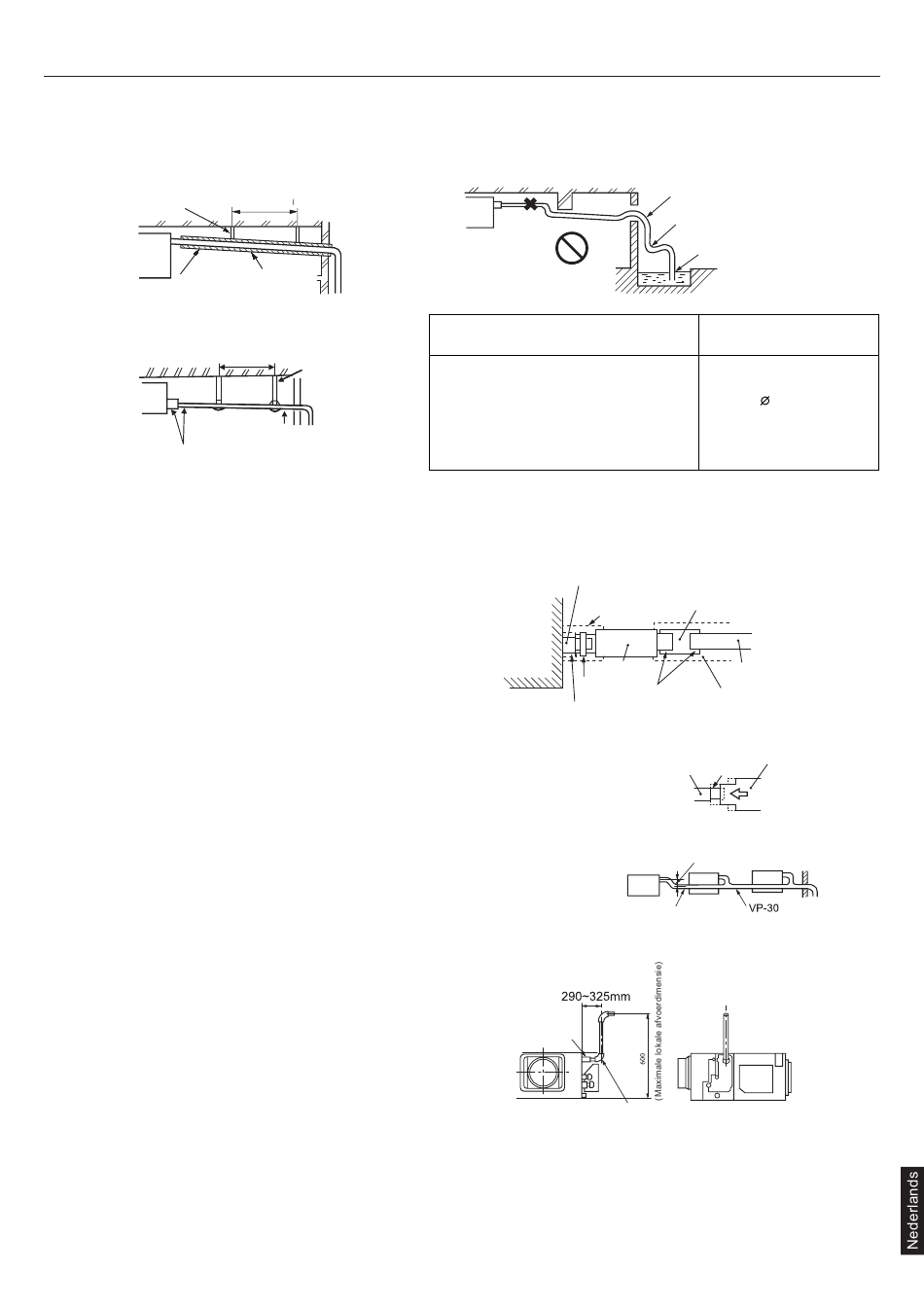

Aftapleidingen
(a) De afvoerleidingen moeten altijd van een helling zijn (1 / 50-1 / 100) en vermijd rijden op een hoogte of het maken
van vallen
Goede leidingen
Ophangbouten
Warmte-
isolatie
Voor unit zonder waterpomp
Neerwaartse helling boven 1/100
Isolatie (geleverd door de gebruiker)
(b) Let er bij het aansluiten van de afvoerpijp op
de unit op dat er geen overmatige kracht wordt
uitgeoefend op de leidingen aan de kant van de
unit. Bevestig de leidingen ook op een punt zo dicht
mogelijk bij de unit.
(c)
Raadpleeg voor unit zonder waterpomp de
digram en selecteer de afvoerpijpgrootte op
basis van de diameter van de afvoeropening
met binnendiameter. De afvoerpijpen moeten
schuin naar beneden (groter dan 1/100) zijn. De
horizontale lengte van de afvoerpijp moet minder
dan 20 m bedragen. In het geval van een lange
buis moeten er om de 1,5-2 m steunen worden
aangebracht om golvende vormen te voorkomen.
Centrale leidingen moeten worden aangelegd
volgens de juiste figuur. Pas op dat u geen externe
kracht uitoefent op het verbindingsdeel van de
afvoerpijp.
(d) Voor units met waterpompafvoerpijp, gebruik een
harde PVC universele VP pijpdie lokaal kan worden
gekocht. Steek bij het aansluiten een uiteinde van
een PVC-buis stevig in de afvoerbus voordat u hem
stevig vastdraait met de bijgevoegde afvoerslang
en klem. Lijm mag niet worden gebruikt voor het
aansluiten van de afvoerbus en de afvoerslang
(accessoire).
(e) Plaats bij het construeren van afvoerleidingen
voor meerdere eenheden de gemeenschappelijke
buis ongeveer 100 mm onder de afvoeruitlaat van
elke eenheid zoals getoond in de schets. Gebruik
hiervoor VP-30 (11/4 ") of een dikkere buis.
(f)
De binnenzijde van de harde PVC-buis moet
warmte-geïsoleerd zijn. Zorg nooit voor een
ventilatieopening.
(g) De hoogte van de afvoerkop kan worden verhoogd
tot een punt van 500 mm boven het plafond en
wanneer er een obstakel in de plafondruimte
bestaat, til de leidingen op om het obstakel te
vermijden met behulp van een elleboog of een
bijbehorend apparaatje. Wanneer hierbij het rek
voor de benodigde hoogte groter is dan 500 mm,
wordt de terugstroomhoeveelheid afvoer bij een
onderbreking van de bewerking te veel en kan
dit overloop in de afvoerbak veroorzaken. Maak
daarom de hoogte van de afvoerpijp binnen de
afstand aangegeven in de onderstaande schets.
(h) Plaats de afvoerleidinguitlaat niet op een plek waar
geurontwikkeling kan worden gestimuleerd. Leid de
afvoerleidingen niet rechtstreeks naar een riool van
waaruit zwavelgas kan ontstaan.
1,5m~2m
Een afdaling
van 1/100 of
meer
1,5m~2m
Ondersteuning
Onjuiste leidingen
Luchtschacht
Modelnummer
AD35S2SM3FA(H)
AD50S2SM3FA(H)
AD71S2SM3FA(H)
Voor unit met waterpomp
Afvoeraansluiting
Hoofdeenheid
Afvoerslang
(accessoire)
Klem
(accessoire)
Buisdeksel (groot) [voor
isolatie] (accessoire)
Afvoerslang
Verbonden met VP
(Lokale inkoop)
21
Afvoerpijp
Rijd niet over een verhoging
Voorkom onstoppingen
Geen leidingen onder water
De grootte van de
afvoeropening
25mm
VP (veld
gekocht)
adhesie
Buisdeksel [voor
isolatie] (ter
plaatse gekocht)
Stage
Afvoerslang
verschil deel
Afvoeraansluiting
Bevestig de hoogte zo hoog
mogelijk (ca. 100 mm)
Een helling van
1/100 of meer
Recht boven je hoofd
