Installatieprocedure
●
SCHAKEL ELEKTRISCHE STROOM UIT OP CIRCUITBREKER OF STROOMBRON VOORDAT U ELKE
ELEKTRISCHE AANSLUITING MAAKT.
●
AARDAANSLUITINGEN MOETEN WORDEN VOLTOOID ALVORENS LIJNSPANNINGSAANSLUITINGEN TE
MAKEN.
Voorzorgsmaatregelen voor elektrische bedrading
● Elektrische bedradingswerkzaamheden mogen alleen worden uitgevoerd door bevoegd personeel.
● Sluit niet meer dan drie draden aan op het klemmenblok. Gebruik altijd rondgekrompen kabelschoenen met
geïsoleerde greep op de uiteinden van de draden.
● Gebruik alleen koperen geleider.
Selectie van de grootte van de voeding en de verbindingsdraden
Selecteer draadmaten en circuitbeveiliging uit onderstaande tabel. (Deze tabel toont draden van 20 m lengte met minder
dan 2% spanningsval.)
Model
AD35S2SM3FA(H)
AD50S2SM3FA(H)
AD71S2SM3FA(H)

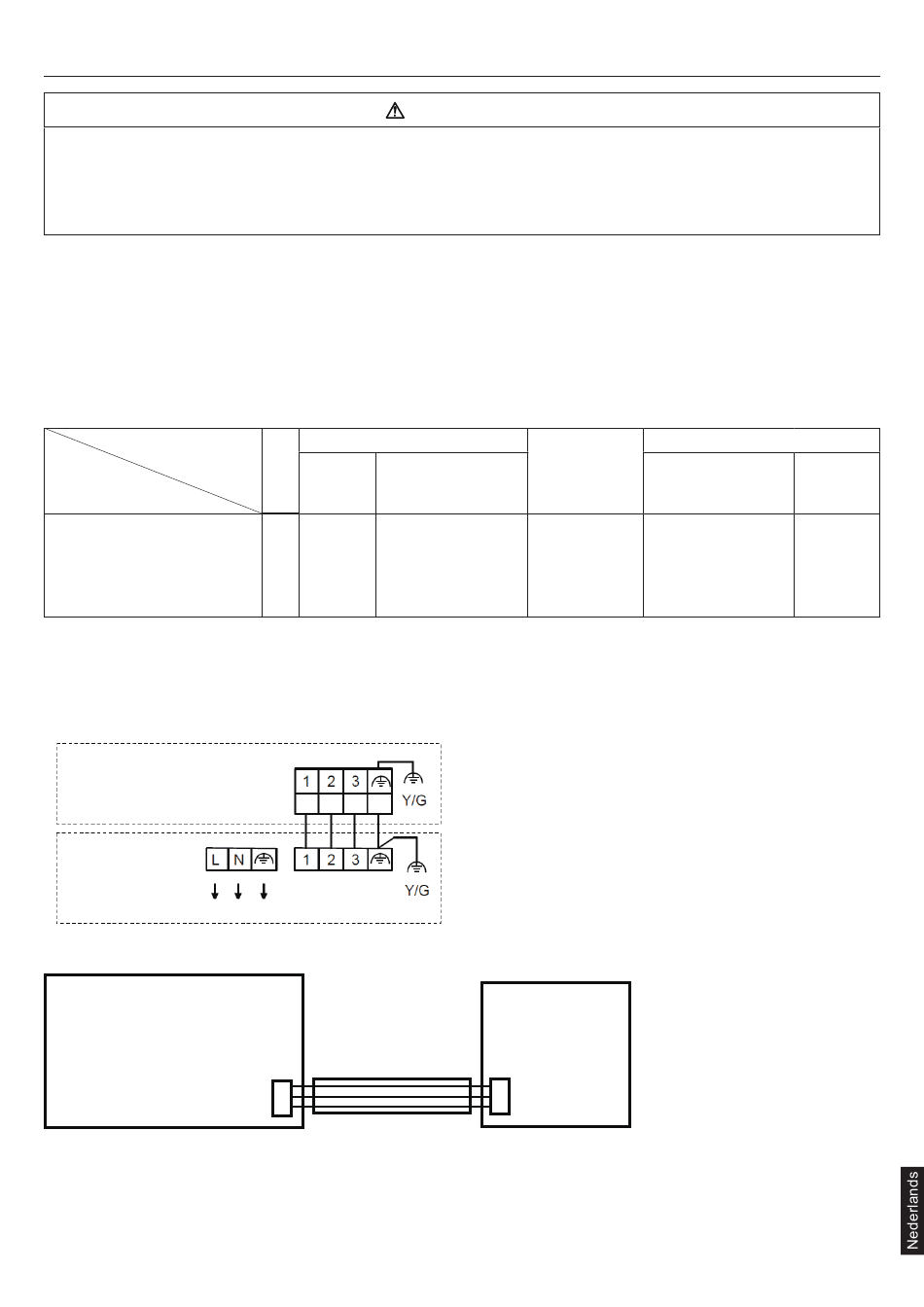

VOEDING &BINNEN-BUITENVERBINDING:
Maak bedrading om de buitenunit van stroom te voorzien, zodat de stroom voor de binnenunit wordt geleverd door
klemmenblokken van de buitenunit.
Klemmenblok
binnenunit
Klemmenblok
buitenunit
Stroomvoorziening: 1PH, 220-240V ~ 50 / 60Hz
BEDRADE CONTROLLER &BINNEN PCB AANSLUITING (één voor één bedradingstype):
BINNENUNIT PCB
CN22
Notitie: Als de bedrade controller en de PCB-bedrading binnenshuis werken,sluit u de afgeschermde bedrading niet
aan op de behuizing van de unit, geen parallelle bedrading met sterke elektrische lijnen binnen 0,3 meter, alstublieft
houd sterke lijnen en de signaallijnen gescheiden.
WAARSCHUWING
GEVAAR VOOR LETSEL OF DOOD
Zekering
Item
Schakelaar
Fase
Overstroombeveiliging
breker
nominaal vermogen (A)
(A)
40
1
A
B
C
Voedingsbron
draadgrootte
(minimaal) (mm
26
4,0
BEDRADE
CONTROLLER
A
CON1
B
C
23
Elektrische bedrading
Aardlekschakelaar
Schakelaaronderbreker
Lekstroom
)
2
(A)
40
(mA)
30
