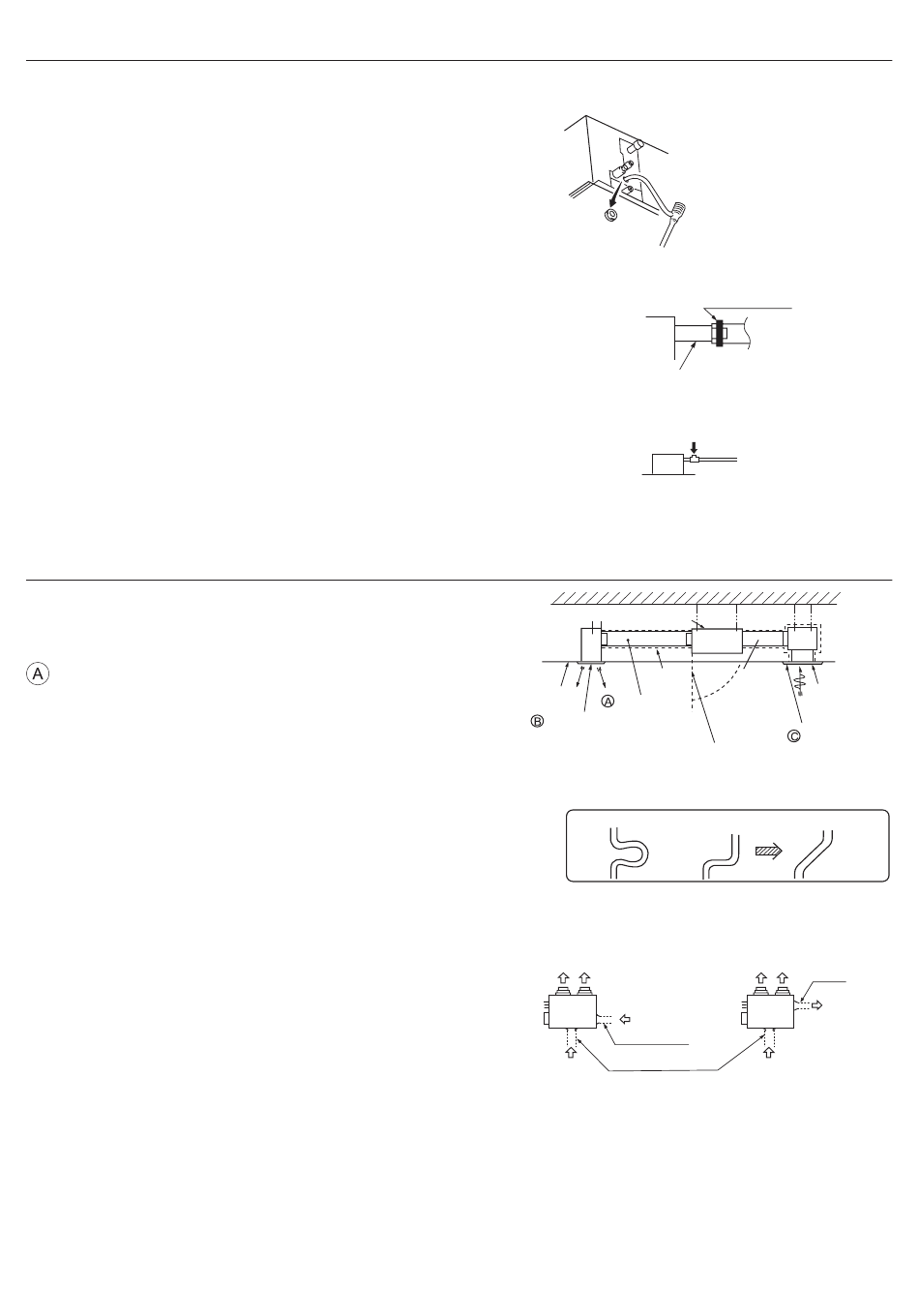

Installatieprocedure
Drainagetest
(1) Voer een drainagetest uit na voltooiing van de elektrische
werkzaamheden.
(2) Zorg er tijdens de proef voor dat de afvoer goed door de
leidingen stroomt en dat er geen water uit de aansluitingen
lekt.
(3) Voer in geval van een nieuw gebouw de test uit voordat
deze is voorzien van het plafond.
(4)
Zorg ervoor dat u deze test uitvoert, zelfs wanneer het
apparaat in het stookseizoen is geïnstalleerd.
Procedures
(a)
Voer ongeveer 1000 cc water naar de unit via de luchtuitlaat
met behulp van een voedingswaterpomp.
(b)
Controleer de afvoer tijdens het koelen.
Voordat de elektrische werkzaamheden niet zijn voltooid, sluit u
een convexe verbinding in de afvoerpijpverbinding aan om een
waterinlaat te bieden. Controleer vervolgens of er water uit het
leidingsysteem lekt en of de afvoer normaal door de afvoerleiding
stroomt.
Installatieprocedure
Installatiewerk voor luchtafvoerkanalen
Bereken de diepgang en externe statische druk en selecteer de
lengte,
vorm en uitbarsting.
Uitblaaskanaal
● 2-weg, 3-weg en 4-weg met kanaal van het type ø 200 zijn de
standaardspecificaties.
Opmerking
(1) Bescherm het centrale uitblaasgat voor
2-weg.
(2) Bescherm het uitblaasgat rond het midden
voor 3-vlek.
● Beperk het verschil in lengte tussen vlekken op minder dan 2: 1.
● Verminder de lengte van het kanaal zoveel mogelijk.
● Verminder het aantal bochten zoveel mogelijk. (Hoek R moet zo
groot mogelijk zijn.)
● Gebruik een band. enz. om de hoofdeenheid en de flens van
het uitblaaskanaal te verbinden.
● Voer het kanaalinstallatiewerk uit voordat u het plafond afwerkt.
Afzuigingsaansluiting , afvoerkanalen
a. Inlaat voor frisselucht
● Inlaat kan worden gekozen uit de zij- of achterkant, afhankelijk
van de werkomstandigheden.
● Gebruik de achterste verse luchtinlaat wanneer de gelijktijdige
inlaat en uitlaat worden uitgevoerd. (Zijinlaat kan niet worden
gebruikt.)
b. Uitlaat (zorg ervoor dat u ook de afzuiging gebruikt.)
Gebruik de uitlaatpoort aan de zijkant.
Verwijder de
doorvoertule. Zorg
ervoor dat u het na de
test opnieuw installeert.
Hoofdeenheid
Afvoersituatie kan worden gecontroleerd met transparante mof
Giet water in een convexe verbinding
Airconditioner hoofdunit
Plafond oppervlak
Uitblaaskanaal
(optioneel of
Speciale
in de handel
uitblaas (optie)
gebracht item)
Slecht voorbeeld
Staat zien vanaf bovenkant van eenheid
Achter verse
luchtinlaat
Fig.1
22
Afvoerpijp
Breng de
watertoevoerslang voor
20 mm ~ 30 mm in om
water toe te voeren.
(Steek de slang in
de richting van de
onderkant.)
Bijgevoegde afvoerslangklem
Leidingen aftappen
Luchtkanaal
Warmte-
isolatie
inlaatkanaal
(optioneel of in de
handel verkrijgbaar)
speciale inlaat
(optie) (met
Holeforcheck
luchtfilter)
Slecht voorbeeld Goed voorbeeld
Uitlaatopening
Zijdelingse verse
luchtinlaat
Fig.2
Zuigpaneel
(stil paneel)
