De M.2 2280 Ssd Installeren - Dell Optiplex 7090 Ultra Onderhoudshandleiding
Inhoudsopgave
Stappen
1. Verwijder de schroef (M2x3) waarmee de SSD-kap aan het chassis is bevestigd.
2. Draai de kap van de SSD en verwijder deze van het chassis om de M.2 2280 SSD te openen.
3. Verwijder de schroef (M2x3.5) waarmee de M.2 2280 SSD aan het chassis wordt bevestigd.
4. Til de M.2 2280 SSD weg uit het SSD-slot op de dochterkaart en verwijder deze.
De M.2 2280 SSD installeren
Bij systemen met een SSD in de harde schijfbay wordt de harde schijf niet ondersteund.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

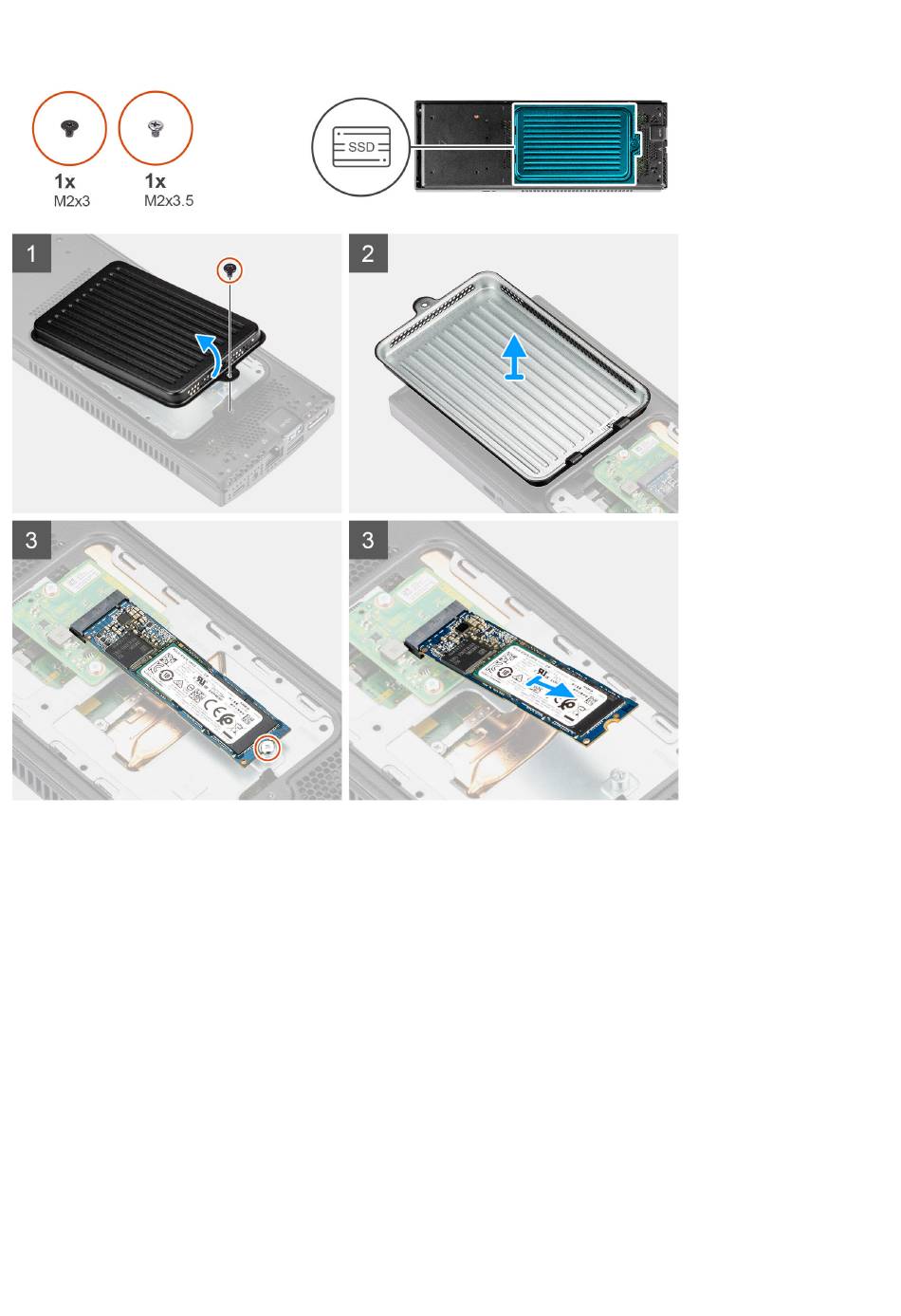

De afbeelding geeft de locatie van de M.2 2280 SSD aan en biedt een visuele weergave van de plaatsingsprocedure.
Onderdelen verwijderen en plaatsen
101
