OPMERKING:
Voor systemen die met een SSD in de harde schijfbay zijn geconfigureerd
● Verwijder de
M.2 2280 SSD/M.2 2230
● Verwijder de SSD-dochterkaart.
4. Verwijder de kap.
5. Verwijder de systeemventilator.
6. Verwijder de WLAN-kaart.
7. Verwijder de SSD.
8. Verwijder de geheugenmodule.
9. Verwijder de
systeemkaart.
Over deze taak

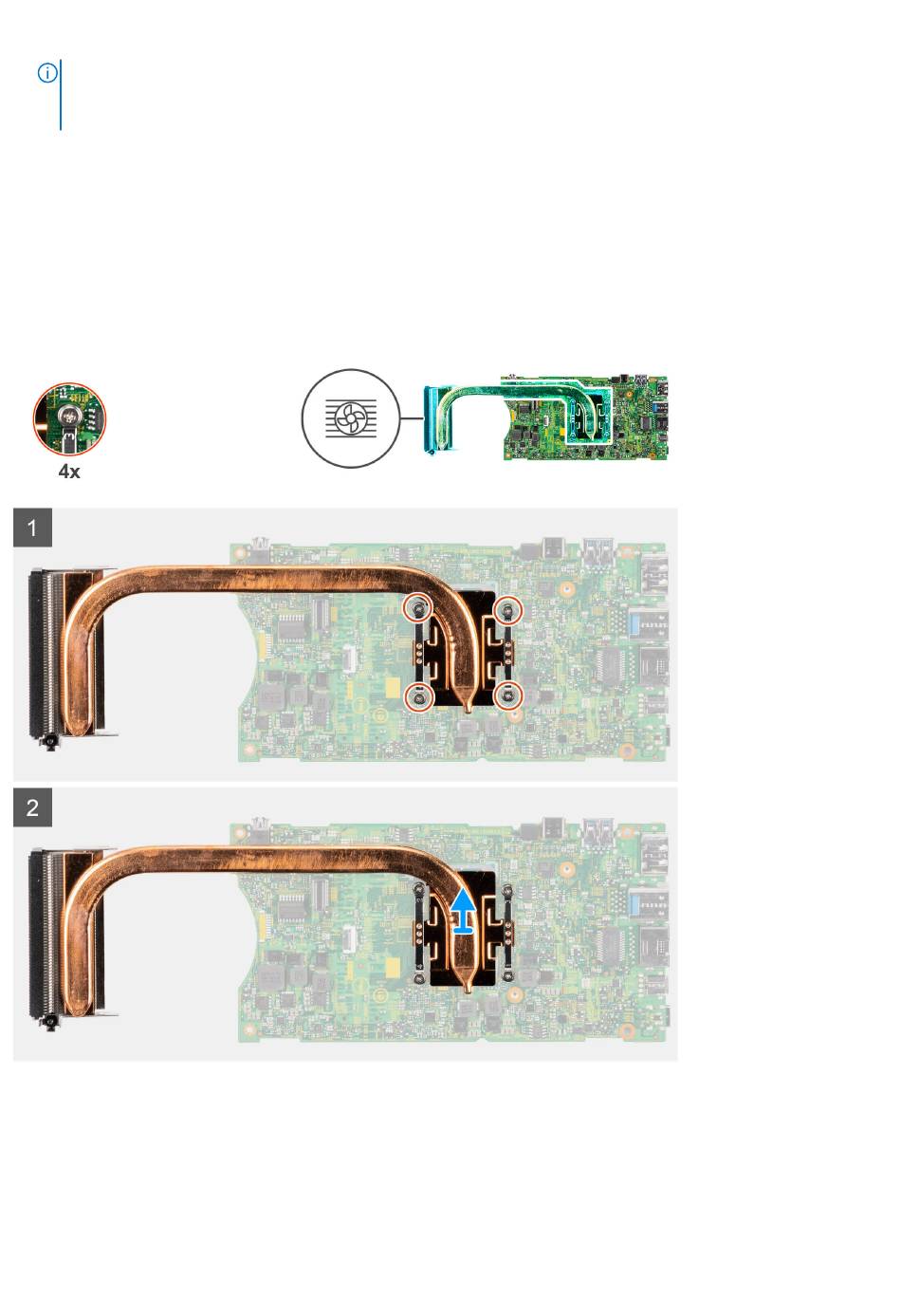

De afbeelding geeft de locatie van de koelplaateenheid aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Maak in de juiste volgorde (aangegeven op de warmteafleider) de vier geborgde schroeven los waarmee de koelplaat op de
systeemkaart is bevestigd.
2. Til de warmteafleider weg van de systeemkaart.
126
Onderdelen verwijderen en plaatsen
