De koelplaat installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

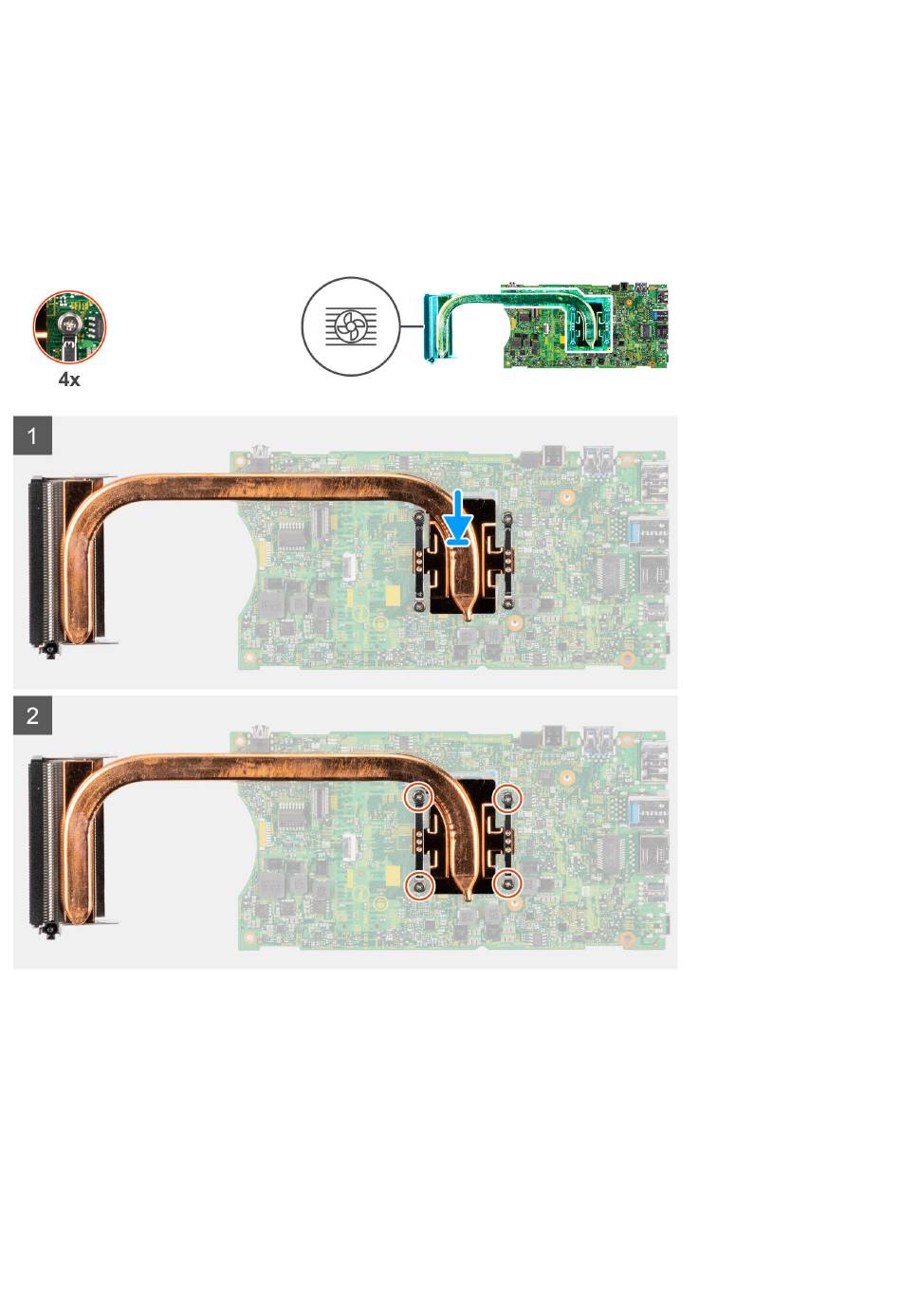

De afbeelding geeft de locatie van de warmteafleider aan en biedt een visuele weergave van de plaatsingsprocedure.
Stappen
1. Lijn de schroeven in de warmteafleider uit met de schroefgaten op de systeemkaart.
2. Maak in de juiste volgorde (aangegeven op de koelplaat) de vier borgschroeven vast waarmee de koelplaat op de systeemkaart wordt
bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de SSD.
3. Plaats de geheugenmodule.
4. Installeer de WLAN-kaart.
5. Plaats de systeemventilator.
Onderdelen verwijderen en plaatsen
127
