De eMMC-storagemodule verwijderen
Vereisten
1. Volg de procedure in
Voordat u in uw apparaat gaat
werken.
2. Verwijder het apparaat uit de
Vaste standaard/In hoogte verstelbare Pro 1-standaard/Offset VESA-bevestiging/In hoogte verstelbare
Pro
2-standaard/Wandbevestiging.
3. Verwijder de kap.
Over deze taak

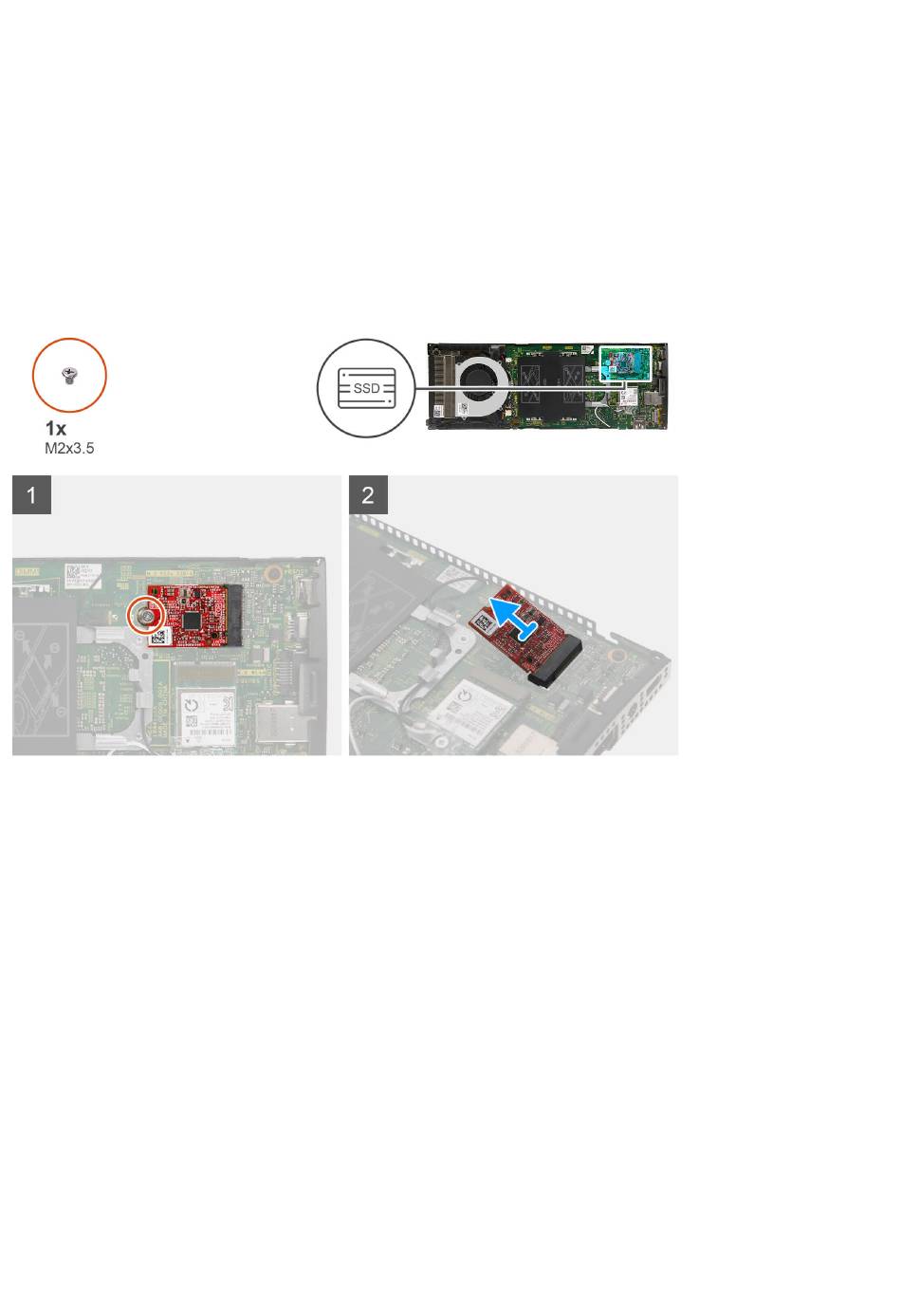

De afbeelding geeft de locatie van de eMMC-storagemodule aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de eMMC-storagemodule aan de connector op de systeemkaart is bevestigd.
2. Til de eMMC-storagemodule op en schuif deze onder een hoek uit het slot.
De eMMC-storagemodule installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De afbeelding geeft de locatie van de eMMC-storagemodule aan en biedt een visuele weergave van de plaatsingsprocedure.
114
Onderdelen verwijderen en plaatsen
