Installatie

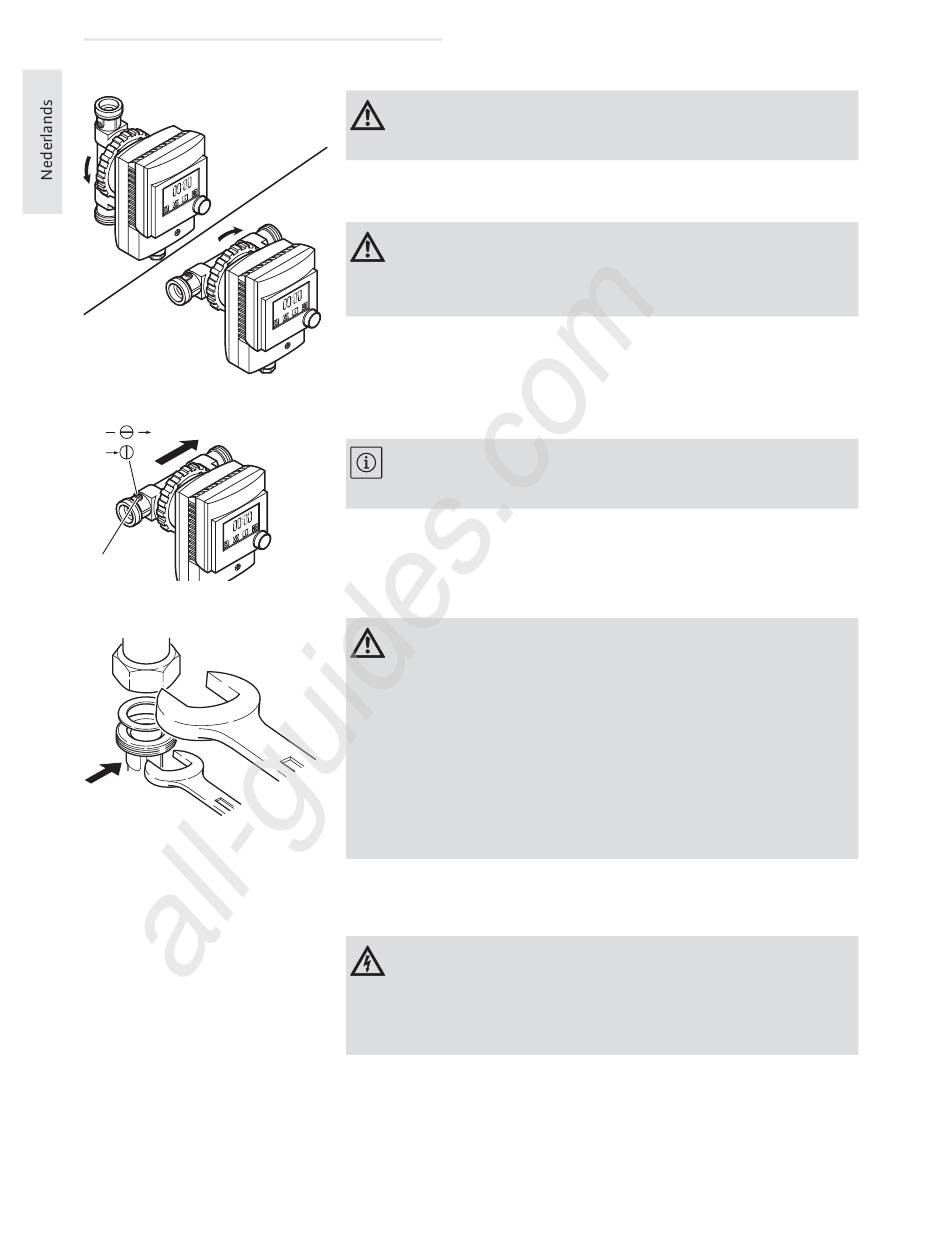

Motorkop draaien of afnemen 3. Wartelmoer losmaken, indien nodig geheel afschroeven.
Afsluiter openen 6. Sleuf (1) met een schroevendraaier zodanig verdraaien, dat
1
46
All manuals and user guides at all-guides.com
Voorzichtig: Behuizing en pakking niet beschadigen.
Beschadigde pakking vervangen.
4. Motorkop zodanig verdraaien, dat de kabelwartel naar bene-
den is gericht.
Voorzichtig: Bij een verkeerde positionering van de kabel-
wartel kan water de pomp binnendringen en de motor of de
elektronica beschadigen.
5. Wartelmoer weer aandraaien.
deze parallel aan de doorstroomrichting staat.
Aanwijzing: Voor het sluiten de sleuf dwars op de door-
stroomrichting plaatsen.
7. Warmte-isolatiebekleding aanbrengen.
Aansluiten 8. Buissysteem aansluiten.
Voorzichtig: Bij de uitvoeringen met afsluit- en terugslag-
klep zijn deze al met een aandraaimoment van 15 Nm (hand-
vast) afdichtend voorgemonteerd. Een te hoog
aandraaimoment bij het vastschroeven beschadigd de koppe-
ling en de O-ring.
Bij inbouw de klep met een steeksleutel vasthouden tegen ver-
draaien!
Bij de versie TTPress uitsluitend Viega-persbekken gebruiken.
Andere persbekken zullen de pomp beschadigen.
5.2 Elektrische aansluiting
Gevaar: Werkzaamheden aan de elektrische aansluitingen
mogen alleen door een elektrotechnicus worden uitgevoerd.
Voor het aansluiten waarborgen dat de aansluitkabel span-
ningsloos is.
WILO AG 02/2008
