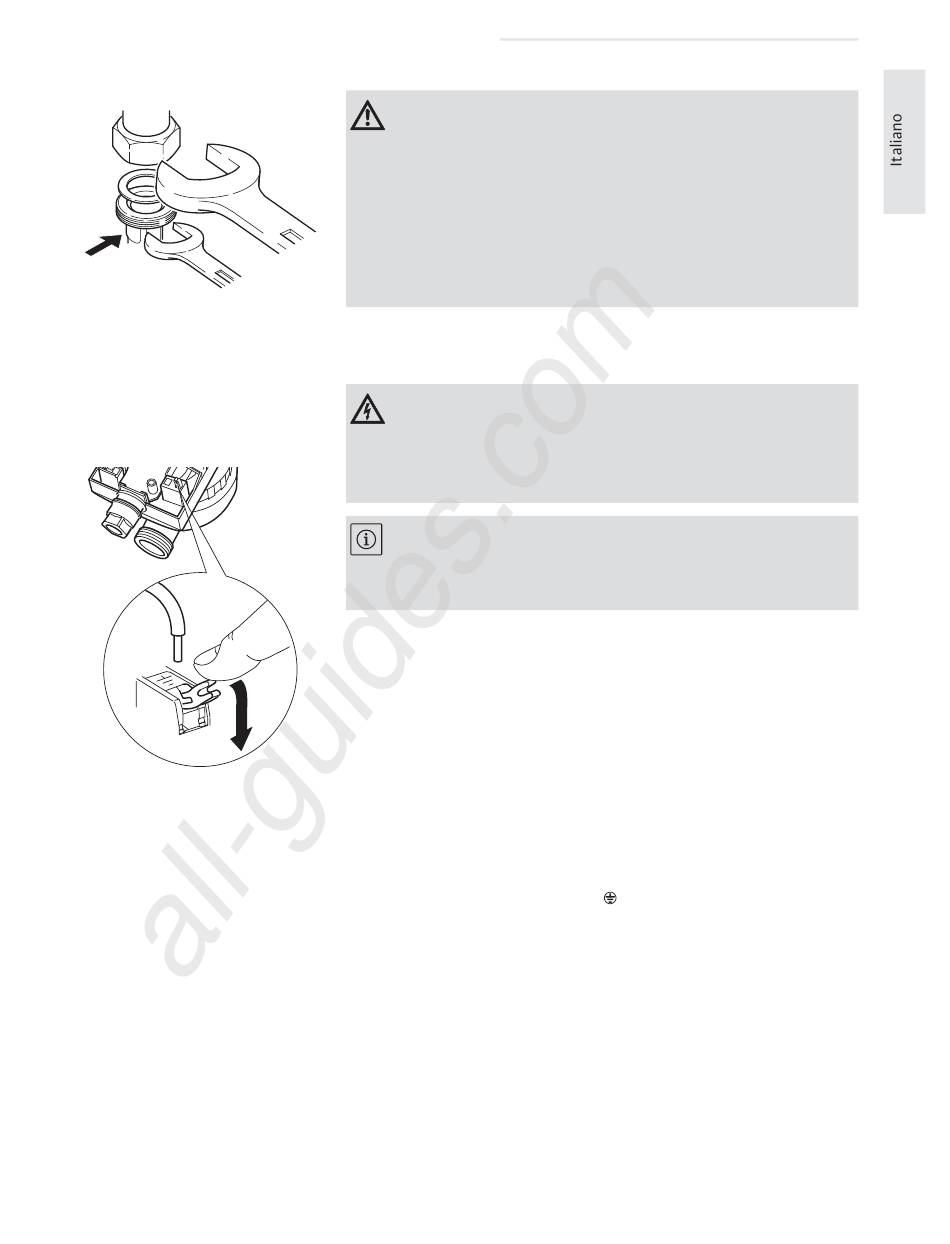

Collegamento 8. Collegare le tubazioni.
Istruzioni di montaggio, uso e manutenzione Wilo-Star-Z 15 TT
All manuals and user guides at all-guides.com
Attenzione: Nelle versioni con valvola di arresto e valvola
di ritorno, queste sono già premontate a tenuta con una coppia
di avviamento di 15 Nm (serraggio a mano). Un avvitamento
eccessivo causa la rottura della valvola e dell'O-ring.
Durante il montaggio, serrare la valvola con una chiave fissa per
evitare torsioni!
Per la versione TTPress utilizzare esclusivamente ganasce Viega.
Altre ganasce di pressatura potrebbero distruggere la pompa.
5.2 Collegamenti elettrici
Pericolo: Gli interventi sui collegamenti elettrici possono
essere eseguiti solo da un elettrotecnico. Accertarsi prima del
collegamento che il cavo di alimentazione sia scollegato dalla
corrente.
Nota: Per sfruttare appieno le sue funzioni, la pompa
necessita di un'alimentazione elettrica permanente. Non colle-
gare la pompa a un sistema di comando per caldaia.
La pompa è pronta per il collegamento nonché dotata di cavo e
presa di messa a terra. Qualora sia necessario sostituire il cavo di
collegamento, procedere nel modo seguente:
1. Installare un cavo di alimentazione resistente con un diametro
esterno da 5-8 mm con dispositivo a spina o interruttore
onnipolare (con una distanza minima fra i contatti di almeno
3 mm).
2. Aprire la cassetta di distribuzione.
3. Introdurre il cavo di collegamento nel pressacavo e spelarlo di
circa 5 mm.
4. Fissare i trefoli con i morsetti per cavi.
L Fase, N Conduttore neutro,
5. Stringere il pressacavo.
6. Chiudere la cassetta di distribuzione.
7. Impostare i parametri > Pagina 72.
5.3 Riempimento e sfiato
1. Riempire l'impianto.
2. La pompa si sfiata automaticamente. Un breve funziona-
mento a secco non danneggia la pompa.
Installazione
Terra
71
